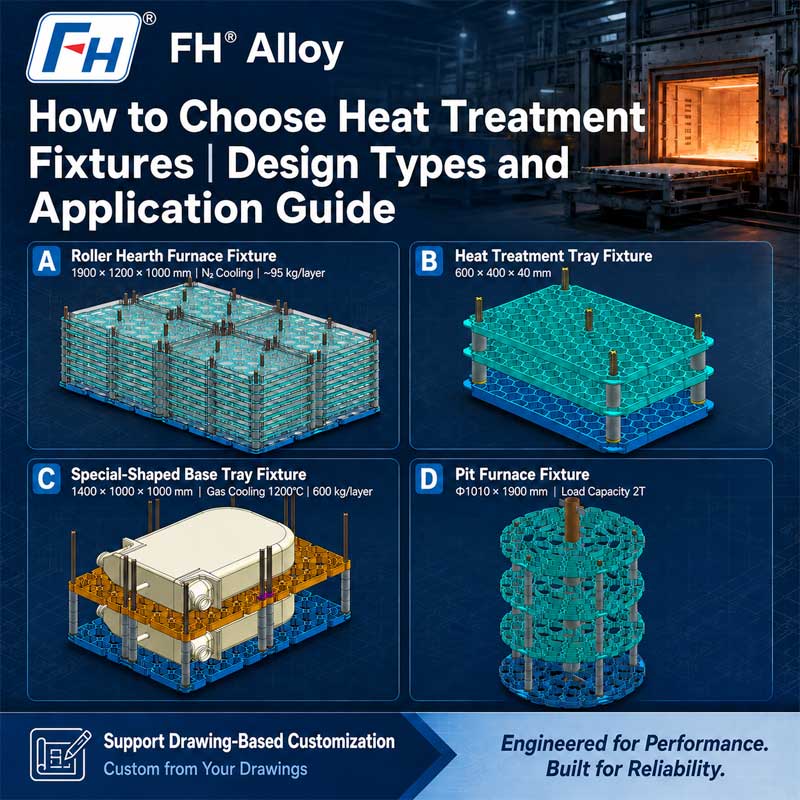

올바른 열처리 고정 장치를 선택하는 방법: 고정 장치 설계 및 적용 가이드

산업용 열처리 생산에서 고정 장치는 구성 요소를 용광로 안팎으로 이동하는 데 사용되는 단순한 캐리어 그 이상입니다.

적절하게 설계된 열처리 설비는 다음을 제어하는 데 도움이 됩니다.

구성 요소 위치 지정
열 분포
로딩 효율
생산 일관성
고온 변형

그러나 올바른 고정 장치를 선택하는 것이 항상 간단한 것은 아닙니다.

소규모 배치 구성 요소에 잘 작동하는 고정 장치는 무거운 주조에는 적합하지 않을 수 있습니다. 기존의 용광로에 사용되는 설계는 진공 열처리 공정의 요구 사항을 충족하지 못할 수 있습니다.

올바른 솔루션은 다음 사이의 관계에 따라 달라집니다.

공작물 형상
용광로 유형
온도 범위
로딩 방법
생산주기
재료 성능

이 가이드에서는 주요 유형의 열처리 설비와 엔지니어가 다양한 산업 응용 분야에 적합한 설계를 선택하는 방법을 설명합니다.
FH® Alloy는 고객 도면, 용광로 조건 및 생산 요구 사항을 기반으로 맞춤형 열처리 치구를 제공합니다.

열처리 치구 선택이 중요한 이유
열처리 중에 부품은 고온과 열 사이클에 반복적으로 노출됩니다.

고정 장치는 작업물을 지지하는 동안 구조적 기능을 유지해야 합니다.

부적절한 고정 장치 설계로 인해 다음이 발생할 수 있습니다.

공작물 왜곡
고르지 못한 가열
용광로 용량 감소
짧은 고정 장치 수명
생산 비용 증가

지속적인 열처리 작업을 수행하는 제조업체의 경우 고정 장치 성능이 생산성에 직접적인 영향을 미칩니다.
잘 설계된 고정물은 다음 사이의 균형을 유지해야 합니다.
기계적 강도 열전달 중량 최적화 사용 수명

다양한 열처리 치구 설계 및 적용
산업용 용광로에는 몇 가지 일반적인 고정 장치 구성이 사용됩니다.
최선의 선택은 부품 형태, 공정 요구사항, 가열로 환경에 따라 달라집니다.

열처리 바스켓: 일괄 처리를 위한 유연한 솔루션
열처리 바구니 여러 구성 요소가 함께 처리되는 배치 생산을 위해 일반적으로 선택됩니다.

그들은 널리 사용됩니다:

작은 금속 부품
패스너
자동차 부품
가공 부품
주조 부품

열처리 바구니의 장점
효율적인 일괄 로딩
바스켓을 사용하면 작업자는 하나의 용광로 사이클에 많은 구성품을 로드할 수 있습니다.
이는 다음을 개선합니다.

처리 효율성
생산조직
용광로 활용

좋은 열 순환
개방형 구조로 인해 열과 용광로 분위기가 구성 요소에 보다 효과적으로 도달할 수 있습니다.
이는 처리 중 온도 균일성을 향상시키는 데 도움이 됩니다.

쉬운 취급
많은 산업용 바구니에는 다음이 포함됩니다.

리프팅 포인트
강화 프레임
적층 가능한 구조
처리 기능

이러한 디자인으로 인해 반복적인 생산 환경에 적합합니다.

언제 열처리 바구니를 선택해야 합니까?
바구니는 다음과 같은 경우에 적합합니다.

여러 부품이 함께 처리됩니다.
구성 요소 기하학은 비교적 간단합니다.
일괄 로딩이 선호됩니다
높은 생산 효율성이 요구됩니다

열처리 트레이: 정밀 부품의 안정적인 위치 결정
열처리 트레이 체계적인 배치가 필요한 구성 요소에 대해 제어된 지지 표면을 제공합니다.
바스켓과 비교하여 트레이는 일반적으로 더 나은 위치 제어 기능을 제공합니다.

그들은 종종 다음과 같은 용도로 사용됩니다:

정밀 가공 부품
평면 부품
툴링 구성 요소
분리가 필요한 구성 요소

열처리 트레이의 주요 설계 특징
응용 분야에 따라 트레이에는 다음이 포함될 수 있습니다.

그리드 개구부
보강 리브
포인트 찾기
지원 블록
적층 가능한 구조

열처리에 트레이를 사용하는 이유는 무엇입니까?
트레이가 도움이 될 수 있습니다:

부품 움직임 감소
일정한 간격 유지
부품 접촉 방지
공정 반복성 향상

치수 정확성이 요구되는 응용 분야의 경우 트레이 설계가 중요할 수 있습니다.

열처리 랙: 크거나 복잡한 부품 지원
열처리 랙 구성 요소에 특정 위치 지정이나 다단계 지원이 필요한 응용 분야용으로 설계되었습니다.
일반적으로 다음 용도로 사용됩니다.

긴 부품
무거운 부품
대형 어셈블리
정밀 부품

중요한 랙 설계 고려 사항
부하 분산
고온 강도는 재료에 의해서만 결정되는 것이 아닙니다.
구조는 다음을 방지하기 위해 하중을 적절하게 분산해야 합니다.

벤딩
처짐
국부적 응력 집중

구성 요소 위치 지정
랙은 다음을 허용하면서 안정적인 지지를 제공해야 합니다.

열순환
열팽창
간편한 로딩

용광로 호환성
랙 크기는 다음과 일치해야 합니다.

퍼니스 챔버 크기
로딩 장비
생산과정

그리드 설비: 열 전달 및 무게 최적화
그리드형 고정물 열 흐름을 개선하기 위해 개방형 구조로 설계되었습니다.

일반적으로 다음과 같이 사용됩니다.

지원 플랫폼
기본 그리드
중간층
바구니 구조

그리드 구조의 장점
적절하게 설계된 그리드 고정 장치는 다음을 제공할 수 있습니다.

고정 장치 무게 감소
열 순환 개선
더 나은 분위기의 접촉
효율적인 퍼니스 로딩

그러나 개방형 구조는 고온 작동 중에도 충분한 강도를 유지해야 합니다.

맞춤형 열처리 치구: 공작물을 중심으로 설계됨
표준 고정 장치 설계가 항상 산업 요구 사항을 충족할 수는 없습니다.
특수 부품의 경우 제조업체는 종종 맞춤형 솔루션을 요구합니다.

맞춤형 고정 장치는 다음에 따라 개발됩니다.

구성품 치수
중요한 지원 위치
로딩 방향
용광로의 한계
프로세스 요구 사항

맞춤형 고정 장치 적용 사례
맞춤형 디자인은 다음과 같은 용도로 자주 사용됩니다.

항공우주 부품
터빈 부품
대형 주물
정밀 툴링
특수합금 부품

퍼니스 유형에 맞는 고정 장치 디자인
퍼니스 환경은 설비를 선택할 때 가장 중요한 요소 중 하나입니다.

진공로 설비
진공로 응용 분야에서는 다음 사항에 특별한 주의가 필요합니다.

재료 안정성
깨끗한 표면 요구 사항
치수 정확도
복사열 전달

진공 설비는 일반적으로 열 전달 조건이 기존 가열로와 다르기 때문에 최적화된 구조가 필요합니다.

구덩이로 설비
구덩이 용광로 설비는 일반적으로 수직 적재용으로 설계됩니다.
중요한 고려 사항은 다음과 같습니다.

고정물 높이
리프팅 구조
부하 균형
구성 요소 위치 지정

롤러 난로 설비
연속로 시스템에는 운송 메커니즘과 함께 작동할 수 있는 고정 장치가 필요합니다.
설계 고려 사항은 다음과 같습니다.

바닥 구조
이동 중 안정성
롤러 간격
총 적재 중량

침탄로 설비
침탄 공정에서는 설비가 까다로운 열 및 대기 조건에 노출됩니다.
재료 선택 및 구조 설계에서는 다음 사항을 고려해야 합니다.

탄소 대기 효과
고온 노출
긴 작동 주기

올바른 고정 재료 선택
고정구 디자인과 재료 선택을 함께 고려해야 합니다.
일반적인 내열성 재료는 다음과 같습니다.

310S 스테인레스 스틸
종종 다음과 같은 이유로 선택됩니다.

퍼니스 트레이
지지 구조
일반 고온 애플리케이션

1.4848 내열강
요구 사항이 다음과 같은 경우에 일반적으로 사용됩니다.

고온 강도
산화 저항
구조적 신뢰성

1.4849 및 1.4852 합금
다음과 같은 보다 까다로운 조건에 사용됩니다.

더 높은 온도
긴 서비스 기간
더 나은 크리프 저항성

니켈 기반 합금
더 높은 온도 성능이나 더 가혹한 작동 조건이 필요한 응용 분야에 선택됩니다.

열처리 치구 선택 시 주요 요소
설비 설계를 선택하기 전에 엔지니어는 다음 요소를 평가해야 합니다.

1. 공작물 형상
고려 사항:

모양
크기
무게
중요한 표면
변형 위험

2. 로의 조건
중요한 매개변수는 다음과 같습니다:

온도
분위기
가열방식
주기 빈도

3. 적재 요구 사항
평가:

단일 구성품 무게
배치 중량
로딩 방법
취급 장비

4. 예상 수명
가끔 사용하도록 설계된 고정 장치는 지속적으로 작동하는 고정 장치와 다를 수 있습니다.
고려 사항:

열주기
유지 보수 요구 사항
교체 빈도

열처리 치구를 선택할 때 흔히 저지르는 실수
초기 비용만을 기준으로 선택
저렴한 고정 장치는 다음과 같은 결과를 가져올 수 있습니다.

더 빠른 변형
더 빈번한 교체
생산 중단

용광로 조건 무시
공기 분위기에 적합한 고정 장치는 다음과 같은 경우 제대로 작동하지 않을 수 있습니다.

진공 환경
침탄 분위기
고주기 생산

특수 애플리케이션을 위한 표준 설계 사용
복잡한 구성요소에는 맞춤형 지원 솔루션이 필요한 경우가 많습니다.

FH® 합금을 이용한 맞춤형 열처리 치구 제조
FH® Alloy는 제조 전문 기업입니다. 맞춤형 열처리 설비 산업용로 응용 분야용.

솔루션에는 다음이 포함됩니다.

열처리 바구니
퍼니스 트레이
열처리 랙
그리드 설비
맞춤형 지지대
진공로 설비

제조는 다음을 기반으로 할 수 있습니다.

고객 도면
기존 샘플
로 사양
구성 요소 요구 사항

FH 합금은 적절한 재료, 최적화된 구조 및 제조 경험을 결합하여 고객이 용광로 성능과 고정 장치 신뢰성을 향상하도록 돕습니다.

FAQ
Q1: 어떤 유형의 열처리 치구가 가장 일반적으로 사용됩니까?
바구니, 트레이 및 랙은 가장 널리 사용되는 디자인 중 하나입니다. 최선의 선택은 공작물과 퍼니스 공정에 따라 달라집니다.

Q2: 열처리 치구는 어떻게 선택하나요?
공작물 치수, 로 유형, 온도, 분위기, 로딩 방법 및 예상 사용 수명을 고려하여 선택해야 합니다.

Q3: 열처리 설비를 맞춤 제작할 수 있나요?
예. 대부분의 산업용 퍼니스 설비는 실제 생산 요구 사항에 따라 맞춤화됩니다.

Q4: 고온 고정 장치에 적합한 재료는 무엇입니까?
일반적인 재료로는 310S, 1.4848, 1.4849, 1.4852 및 기타 내열 합금이 있습니다.
