올바른 열처리 바스켓을 선택하는 방법: 모든 용광로 응용 분야에 대한 재료, 설계 및 모범 사례

재료 선택: 온도 한계 및 서비스 수명 결정

열처리 바스켓의 재료는 고온 환경에서 구조적 완전성과 열전도율을 직접적으로 결정합니다. 다양한 합금 구성은 다양한 온도 저항 범위와 내식성 기능에 해당합니다. 재료를 잘못 선택하면 급속 가열/냉각 주기 중에 바스켓이 변형되거나 균열이 발생하는 경우가 많습니다.

고온 합금의 핵심 성과 지표

고품질 열처리 바스켓은 일반적으로 고온 저항성과 내식성을 갖춘 독점 합금을 사용합니다. 이러한 소재는 급속 가열 및 냉각 주기 동안 구조적 무결성을 유지하여 바스켓 변형으로 인한 열 손실을 방지합니다. 매끄러운 표면을 형성하기 위해 정밀 주조 공정과 결합된 고열전도율 합금은 균일한 열 전달을 보장하고 열점과 냉점을 제거하기 위한 재료 기반입니다.

일반적인 작동 조건 및 재료 일치 권장 사항

구조 설계: 로딩 효율성과 공작물 보호의 균형

바스켓 구조 설계에는 적재 밀도, 열전도율 균일성 및 공작물 지지 안정성의 균형이 필요합니다. 부적절한 지지 레이아웃이나 불충분한 강성은 공작물 변형과 에너지 소비 증가의 주요 원인입니다.

지원 시스템의 정밀한 레이아웃

3D 레이저 검사 기술을 통해 내부 지지 블록 사이의 간격을 제어합니다. 200mm 공작물에 힘을 균일하게 분산시켜 뒤틀림 위험을 크게 줄입니다. 불규칙한 모양의 작업물의 경우 조정 가능한 트레이 시스템을 사용하면 작업물의 모양에 따라 높이와 기울기 각도를 유연하게 조정할 수 있어 국부적인 압력으로 인한 소성 변형을 방지할 수 있습니다.

강성향상 및 열응력 완화

강화 리브와 지능형 릴리스 조인트를 결합하면 바스켓의 전반적인 강성이 향상되는 동시에 열 순환 중에 재료의 미세 변위를 제어할 수 있습니다. 이 설계는 가열/냉각 과정 중 완전히 견고한 제약으로 인해 열 응력이 한계를 초과하는 것을 방지하여 구조적 균열을 방지합니다.

용광로 유형 적응을 위한 구조적 변수

다양한 퍼니스 유형에는 바스켓 구조에 대한 요구 사항이 뚜렷하게 다릅니다.

• 박스형로: 단일 배치 적재 용량을 극대화하기 위해 적층형 트레이 설계를 강조합니다.
• 푸셔 퍼니스: 바닥 내마모성을 강화하고 원활한 푸싱을 보장하는 가이드 구조
• 진공로: 열복사 불감대를 줄이기 위해 높은 밀봉 표면 정밀도가 필요합니다.

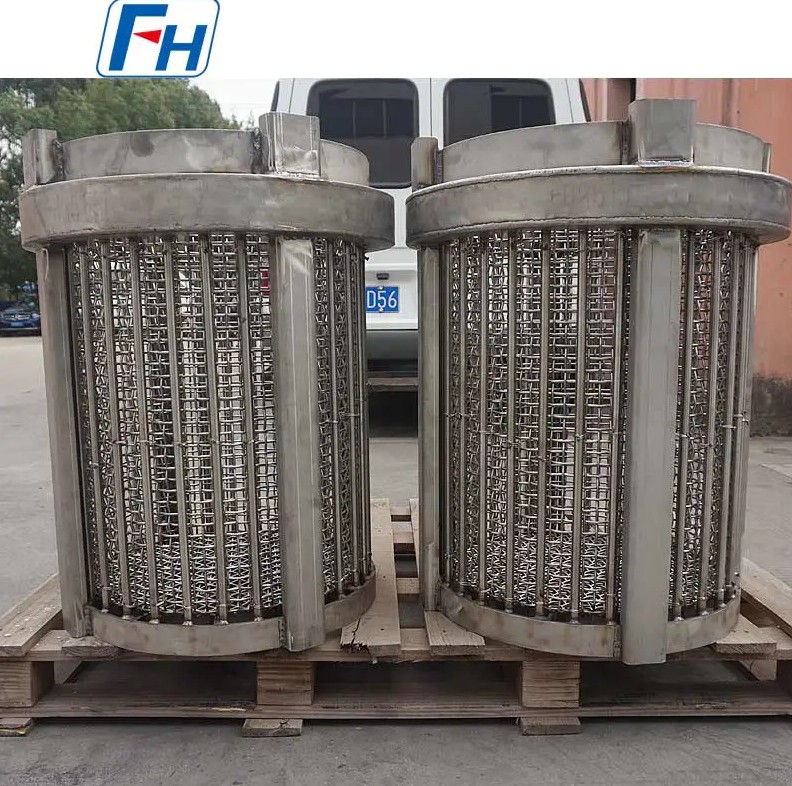

• 구덩이 용광로: 균형 잡힌 리프팅을 위해 리프팅 고정 장치 인터페이스와 중심 대칭 구조가 필요합니다.
• 벨로: 대기 순환을 보장하기 위해 원주 방향으로 분산된 환기 구멍에 중점을 둡니다.

열 효율 최적화: 바스켓 설계부터 에너지 절감까지

공작물과 용광로 열 에너지 사이의 전도성 브리지로서 바스켓 설계는 일반적으로 인식되는 것보다 열 효율에 훨씬 더 큰 영향을 미칩니다. 재료와 구조의 이중 최적화를 통해 상당한 에너지 절감 효과를 얻을 수 있습니다.

열전도율 및 표면 품질

인베스트먼트 주조를 통해 표면이 매끄러운 고열전도 합금 소재를 사용하여 수백 도의 온도 차이에도 균일한 열 흐름 분포를 유지합니다. 이러한 균일성은 용광로 내 열점과 냉점의 발생을 직접적으로 감소시켜 보다 일관된 공작물 가열을 가능하게 하고 목표 온도에 도달하는 데 필요한 담금 시간을 단축시킵니다.

적재밀도 및 용량향상

다양한 가열로 유형에 최적화된 바스켓 구조를 통해 단일 가열 공정에서 더 많은 작업물을 수용할 수 있습니다. 로딩 밀도가 증가하면 단위 시간당 열처리 출력이 높아져 각 용해로 사이클의 고정 에너지 비용을 상각할 수 있습니다. 이러한 효과는 연속 생산 라인에서 특히 두드러집니다.

에너지 절감의 정량적 검증

실험 데이터에 따르면 고효율을 채택한 후 열처리 바구니s , 전체 에너지 소비는 대략적으로 감소될 수 있습니다. 8%~12% . 이러한 에너지 절약 효과는 연속 작업 중 열 손실의 누적 효과가 더욱 중요한 대규모 연속 생산 라인에서 특히 두드러집니다. 에너지 절약은 주로 다음 세 가지 측면에서 이루어집니다.

1. 바스켓 변형으로 인한 열손실 감소
2. 가공물이 공정 온도에 도달하는 데 필요한 담금 시간 단축
3. 부하 계수를 개선하여 공작물당 에너지 소비 할당을 줄입니다.

자동화 통합: 최신 생산 라인을 위한 호환성 설계

현대식 연속 열처리 생산 라인에서 바스켓과 자동화 시스템의 빠르고 안정적인 통합은 효율적인 생산을 달성하는 데 중요한 연결 고리입니다. 바스켓 설계에서는 기계적 인터페이스, 데이터 추적 및 신속한 전환 요구 사항을 적극적으로 고려해야 합니다.

모듈형 Quick-Change 인터페이스

표준화된 인터페이스 디자인을 갖춘 바구니는 수십 초 내에 운반 시스템 및 로딩 메커니즘과 인터페이스할 수 있습니다. 이 모듈식 설계는 라인 전환 시간을 크게 단축하여 다품종, 소규모 배치 생산 모드에서 장비 활용도를 향상시킵니다.

머신 비전 및 정밀 그리핑

바스켓 표면에 위치 지정 구멍을 확보하고 비전 안내 로봇 팔과 협력하여 작업물의 정밀한 그립과 배치를 달성할 수 있습니다. 이러한 일관성은 각 공작물에 대해 반복 가능한 위치 정확도를 보장하여 후속 열처리 공정 매개변수를 정밀하게 제어할 수 있는 기반을 마련합니다.

데이터 상호 연결 및 일괄 추적성

바스켓 내부에 RFID 또는 온도 센서를 내장하면 공작물 배치 정보 및 온도 이력을 실시간으로 추적할 수 있습니다. 이 데이터는 공장 수준 관리 시스템에 직접 업로드되어 생산 모니터링, 품질 추적성 및 프로세스 최적화를 위한 데이터 지원을 제공합니다.

다중 용광로 호환성 조정 메커니즘

상자형로, 진공로 또는 염욕로 등 어떤 경우에도 바스켓은 조정 가능한 브래킷을 통해 신속하게 조정할 수 있습니다. 이러한 호환성 설계는 각 용광로 유형에 대해 별도의 바스켓을 구성해야 하는 재고 압력을 방지하여 장비 자산의 다양성을 향상시킵니다.

공작물 변형 방지: 지지 및 응력 관리

고온 환경에서 공작물 변형은 주로 고르지 않은 지지 또는 집중된 열 응력으로 인해 발생합니다. 바스켓 설계는 정확한 지지대 레이아웃과 열 공정 제어를 통해 이러한 위험을 완화해야 합니다.

지원 포인트의 과학적인 분포

지지 블록 간격 제어 200mm 검증된 안전 임계값입니다. 이 간격에서는 벽이 길거나 얇은 작업물에서도 균일한 지지력 분포가 이루어지며 자중이나 불균일한 열팽창으로 인한 뒤틀림을 방지할 수 있습니다.

열주기의 폐쇄 루프 모니터링

지능형 열처리 관리 시스템과 협력하여 온도 및 가열/냉각 속도의 폐쇄 루프 제어를 통해 열 응력이 안전한 범위 내로 유지됩니다. 실시간 피드백 메커니즘을 통해 비정상적인 온도 변화가 감지되면 프로세스 매개변수를 적시에 조정할 수 있어 응력 축적이 한계를 초과하는 것을 방지할 수 있습니다.

조정 가능한 트레이의 적응성

다양한 공작물 모양에 대한 트레이 높이 및 기울기 각도 조절 기능을 통해 바스켓은 샤프트 부품부터 복잡한 상자형 캐비티에 이르기까지 다양한 로딩 요구 사항에 적응할 수 있습니다. 이러한 적응성은 공작물을 표준 지지 레이아웃에 강제로 적용함으로써 발생하는 점 접촉 및 국부적인 압흔을 줄여줍니다.

선택 결정 프레임워크: 요구 사항부터 구현까지 체계적인 접근 방식

다양한 프로세스 요구사항과 장비 조건에 직면하여 체계적인 선택 결정 프레임워크를 구축하면 경험주의로 인한 매칭 오류를 방지하는 데 도움이 됩니다.

1단계: 프로세스 제약 조건 정의

최대 작동 온도, 가열 매체(대기/진공/염욕), 온도 균일성 요구 사항 및 생산 주기 시간을 명확히 합니다. 이러한 매개변수는 기본 온도 저항 또는 내부식성 요구 사항을 충족하지 못하는 재료 옵션을 직접적으로 제거합니다.

2단계: 로딩 및 공작물 특성 평가

일반적인 공작물 치수, 무게, 모양의 복잡성 및 변형 민감도를 문서화합니다. 고정밀 공작물의 경우 지지점 간격이 다음보다 작은 구조를 우선시하십시오. 200mm 그리고 조절 가능한 트레이.

3단계: 자동화 호환성 요구 사항 확인

생산 라인이 로봇 팔과 MES 시스템을 배포했거나 배포할 계획인 경우 바스켓에 표준화된 기계 인터페이스, 위치 지정 구멍 및 데이터 수집 내장 기능이 있는지 확인하십시오. 이 단계에서 생략하면 나중에 개조 비용이 기하급수적으로 높아집니다.

4단계: 열 효율성 및 경제성 검증

유사한 운영 조건에서 에너지 소비 비교 데이터를 제공하도록 공급업체에 요청합니다. 에너지 절약 범위를 사용하여 8%~12% 기준으로 현지 에너지 가격 및 연간 운영 시간을 결합하여 투자 회수 기간을 계산합니다. 예상 바스켓 사용 수명 동안의 유지 관리 비용을 동시에 평가합니다.
