열처리 설비가 중요한 이유는 무엇입니까?

열처리 설비 공작물과 열처리 장비 사이의 필수 인터페이스 역할을 합니다. 그들의 디자인 합리성, 재료 선택 및 제조 품질이 직접적으로 영향을 미칩니다. 균일성, 반복성 및 최종 제품 품질 전체 열처리 사이클의 산업 생산에서는 대략 30%~40% 뒤틀림, 산화, 불균일한 침탄 등의 열처리 불량은 부적절한 Fixture 설계 또는 사용에 직접적으로 기인합니다. 따라서 올바른 열처리 치구를 선택하는 것은 2차적인 운영 결정이 아니라 열처리 공정의 성공 또는 실패를 결정하는 전략적 요소입니다.

실용적인 엔지니어링 관점에서 볼 때 열처리 설비는 세 가지 핵심 성능 기준을 동시에 충족해야 합니다. 고온 구조적 안정성 (목표 온도에서 모양과 하중 지지력 유지), 열전도 효율 (작업물의 균일한 가열 보장) 화학적 호환성 (로 대기 또는 작업물 표면과의 불리한 반응 방지) 이러한 지표 중 하나라도 없으면 배치 폐기율이 높아지거나 에너지 소비가 크게 증가합니다.

재료 선택이 고정 장치 성능과 수명을 뒷받침하는 방법

일반적인 내열 합금 재료 및 작동 온도 범위

에 대한 주요 고려 사항 열처리 설비 재료는 고온에서 지속적인 강도, 내산화성 및 침탄 저항성을 갖습니다. 다양한 합금은 고유한 공정 온도와 대기 조건에 적합합니다. 잘못된 재료 선택은 조기 고정 장치 실패의 주요 원인 중 하나입니다.

일반적인 실패 모드 및 예방 전략

열처리 설비는 장기간의 고온 순환 서비스 동안 다양한 성능 저하 위험에 직면합니다. 가장 널리 퍼진 실패 모드는 다음과 같습니다.

• 열피로균열 : 반복적인 가열-냉각 주기는 내부 응력을 축적하며 일반적으로 미세 균열이 발생합니다. 500~800사이클 결국 두께를 통한 골절로 전파됩니다.
• 크리프 변형 : 지속적인 고온 하중 하에서 재료는 비가역적인 소성 변형을 겪습니다. 900°C 및 50MPa 응력에서 1.4848 합금의 경우 크리프 변형률은 1,000시간 후 2%~3% , 고정 장치 위치 정확도를 직접적으로 손상시킵니다.
• 침탄 취화 : 탄소가 풍부한 대기에서는 탄소 원자가 결정립 경계로 확산되어 취성 탄화물 상을 형성하여 재료 인성이 크게 감소하고 파괴 위험이 높아집니다.
• 산화 낭비 : 산화 분위기에서는 표면 산화물 스케일이 지속적으로 두꺼워지고 부서져 단면적이 감소하고 내하력이 저하됩니다.

이러한 고장 모드를 완화하기 위해 엔지니어링 실무에서는 일반적으로 다음과 같은 조치를 사용합니다. 크리프 저항을 향상시키기 위해 니켈 기반 고합금 재료를 선택합니다. 고정물 표면에 항산화 코팅을 적용하는 단계; 열충격을 줄이기 위해 가열-냉각 속도를 최적화합니다. 치명적인 고장이 발생하기 전에 성능 저하를 포착하기 위한 정기적인 검사 및 교체 프로토콜을 확립합니다.

귀하의 용광로 구성 및 프로세스 요구 사항에 맞는 고정 장치 유형

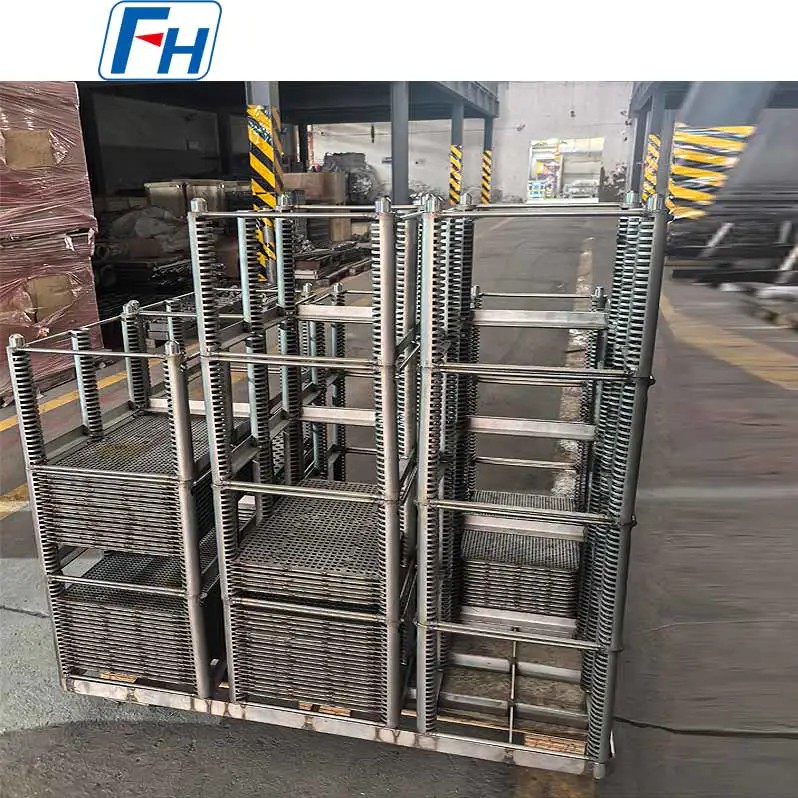

용광로 카테고리별 기본 설비 형태

다양한 퍼니스 유형은 고정 장치 형상, 치수 정확도 및 로딩 방법에 대해 근본적으로 다른 요구 사항을 부과합니다. 설비와 용광로의 불일치는 생산 효율성을 감소시킬 뿐만 아니라 안전 위험을 초래할 수도 있습니다.

고정 장치 구조 설계의 엔지니어링 고려 사항

고정 장치 구조 설계에는 사이의 신중한 균형이 필요합니다. 로딩 밀도 그리고 열 흐름 균일성 . 예를 들어, 침탄 공정에서 공작물 간격이 부족하면 대기 순환이 제한되고 케이스 깊이가 고르지 않게 됩니다. 과도한 간격은 용광로 적재 용량을 감소시키고 단위 에너지 소비를 증가시킵니다. 엔지니어링 경험에 따르면 침탄 고정 장치의 인접한 공작물 사이의 최소 간격은 다음 수준으로 유지되어야 합니다. 15~25mm 적절한 대기 순환을 보장합니다.

고정 장치의 자중도 또 다른 중요한 요소입니다. 구덩이 용광로 응용 분야에서는 고정 장치와 가공물의 총 중량이 종종 수백 킬로그램에서 수 톤까지 , 충분한 안전 여유를 갖도록 설계된 서스펜션 및 지지 구조가 필요합니다. 일반적으로 안전 계수는 다음보다 낮지 않습니다. 3.0 . 또한 설비 자체의 열 질량은 가열 시간과 에너지 소비에 직접적인 영향을 미칩니다. 경량 설계는 에너지 절약에 상당한 가치를 제공합니다. 매 10% Fixture의 무게를 줄이면 평균적으로 가열 시간을 단축할 수 있습니다. 5%~8% .

어떤 제조 프로세스가 설계를 신뢰할 수 있는 고정 장치로 변환합니까?

주요 제조 경로 비교

열처리 치구 제조는 주로 주조, 용접/조립, 정밀 가공의 세 가지 공정 경로를 따릅니다. 각 경로는 다양한 복잡성 수준과 정밀도 요구 사항에 적합합니다.

• 정밀주조 : 허니컴 트레이, 불규칙한 지지 프레임 등 복잡하고 고도로 통합된 고정 장치에 이상적입니다. 인베스트먼트 주조는 다음과 같은 치수 정확도를 달성합니다. ±1.5mm 표면 거칠기 Ra 6.3~12.5μm . 복잡한 내부 공동과 얇은 벽 구조를 형성하는 것이 장점이지만, 생산 리드 타임은 더 길고 툴링 비용은 더 높습니다.
• 용접 조립 : 표준 섹션과 플레이트로 제작된 대형 또는 모듈식 고정 장치에 적합합니다. 용접 설비는 생산 유연성과 짧은 배송 주기를 제공하지만 용접 영역은 열 피로로 인해 약한 연결을 나타냅니다. 고품질 용접 설비에는 다음이 필요합니다. 100% 용접 검사 자격 및 용접 후 응력 완화 열처리.
• 가공 조립 : 항공기 엔진 블레이드 열처리 전용 지그 등 고정밀 위치 결정 치구에 적용됩니다. CNC 가공을 통해 중요한 위치 지정 표면의 정밀도를 보장합니다. ±0.05mm , 정밀 열처리의 엄격한 왜곡 제어 요구 사항을 충족합니다.

중요한 품질 관리 체크포인트

열처리 설비의 품질 관리는 다음을 포함한 주요 검사 노드를 통해 전체 제조 공정에 걸쳐 이루어집니다.

1. 원료 수용 : 분광분석을 통해 화학적 조성 준수 여부를 확인합니다. 금속 조직 검사를 통해 입자 크기가 다음보다 크지 않은지 확인합니다. ASTM 4 , 고온 성능의 기반을 보장합니다.
2. 치수 정확도 검사 : 평탄도 오류를 제어하여 중요한 조립 치수에 대한 CMM 검증 ±2mm/m .
3. 비파괴 테스트 : 내부 수축 기공 및 주물 내 함유물에 대한 X선 또는 초음파 검사; 표면 및 표면 근처 균열에 대한 자분 또는 침투 탐상 검사.
4. 고온 성능 검증 : 샘플 고정 장치가 수행됩니다. 24~48시간 크리프 변형이 허용 한계 내에 있는지 확인하기 위해 목표 사용 온도에서 하중 유지 테스트를 수행합니다.

서비스 수명 관리 및 비용 최적화를 통해 설비 ROI를 극대화하는 방법

일반적인 서비스 수명 데이터 및 영향 요인

서비스 수명 열처리 설비s 재료, 공정, 작동 조건에 따라 크게 달라집니다. 기존의 침탄 조건(930°C, 8~12시간 주기)에서 다양한 재료 고정 장치의 일반적인 사용 수명은 다음과 같습니다.

수명연장과 비용절감을 위한 실천적 전략

치구 사용 수명 연장 및 열처리당 비용 절감은 다양한 차원에서 접근할 수 있습니다.

• 등급별 사용 전략 : 가장 엄격한 왜곡 및 정확성 요구 사항이 있는 프로세스에 새로운 설비를 배포한 다음 덜 까다로운 응용 분야로 점진적으로 다운그레이드하여 전체 수명 주기에 걸쳐 가치를 극대화합니다.
• 정기적인 수리 및 보수 : 국부적인 뒤틀림이나 미세한 균열이 발생한 치구는 교정, 용접보수, 재열처리를 통해 복원이 가능하며, 30%~50% .
• 작동 조건 최적화 : 가열 속도를 다음 이하로 제어하십시오. 150°C/시간 열 충격을 피하기 위해; 침탄 공정에서는 정기적인 탄소 연소를 수행하여 탄소 축적으로 인한 화학적 공격을 줄입니다.
• 재고 및 순환 관리 : 사이클 수, 검사 데이터, 유지보수 이력을 추적하는 포괄적인 고정 장치 기록을 유지하여 상태 기반 예방 교체를 지원하고 예상치 못한 생산 중단을 방지합니다.

프로세스에 가장 적합한 장치를 선택하도록 보장하는 의사결정 프레임워크

수많은 재료, 구조 및 공급업체 옵션에 직면한 체계적인 선택 프레임워크를 통해 최적의 의사결정이 가능합니다. 평가에는 다음 우선순위 순서가 권장됩니다.

1. 프로세스 호환성 우선 : 고정 장치의 최대 서비스 온도, 대기 호환성 및 하중 지지 용량이 목표 프로세스 요구 사항을 충족하는지 확인합니다. 이는 협상할 수 없는 엄격한 제약 사항입니다.
2. 로 적응성 검증 : 고정 장치 치수, 인터페이스 형상 및 로딩 방법이 기존 용광로 장비와 완전히 호환되는지 확인하십시오. 필요한 경우 확인을 위해 공급업체에 퍼니스 챔버 도면을 제공합니다.
3. 수명주기 비용 평가 : 초기 구매 비용만 비교하는 대신 치구의 전체 사용 수명 동안 주기별 상각 비용을 계산합니다. 지속되는 고정물 1,000사이클 지속되는 저가형 대안보다 주기당 비용이 더 낮을 수 있습니다. 300사이클 .
4. 공급업체 역량 및 배송 보증 : 공급업체의 자재 소스 안정성, 제조 품질 관리 시스템, 과거 정시 납품 실적을 평가하여 안정적인 장기 공급을 보장합니다.
5. 맞춤화 및 기술 지원 : 전문화된 공작물이나 새로운 프로세스의 경우 설계 최적화 및 프로세스 협업을 제공하는 공급업체의 능력은 중요한 장기적인 파트너십 가치를 나타냅니다.

이러한 체계적인 프레임워크를 적용함으로써 제조업체는 열처리 공정의 지속적인 개선에 필요한 품질 기반을 확보하는 동시에 설비 투자에 있어 최적의 경제적 효율성을 달성할 수 있습니다.
