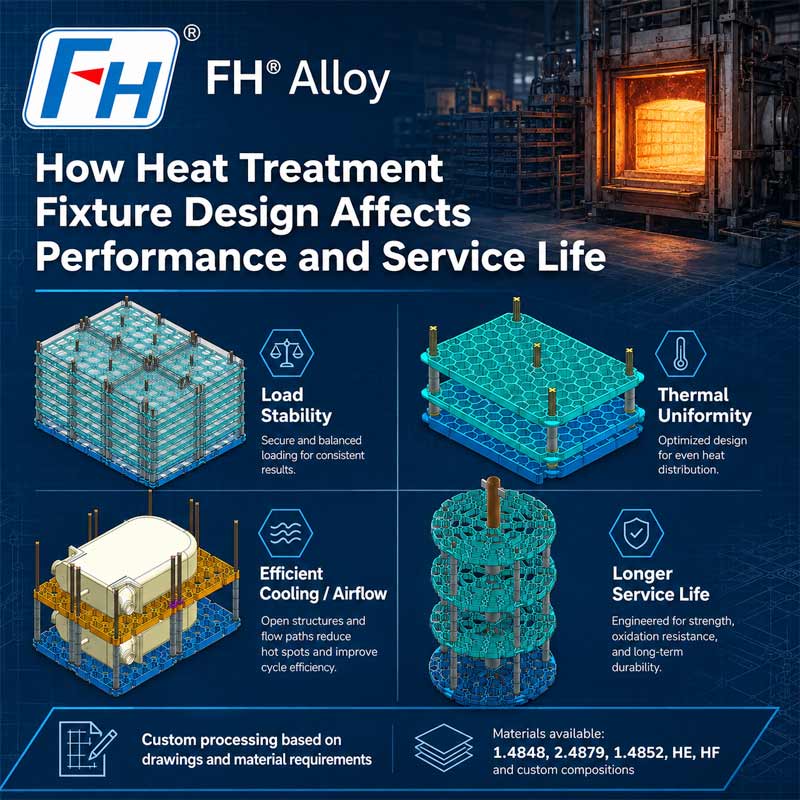

열처리 치구 설계가 성능 및 서비스 수명에 미치는 영향

제조 시 올바른 재료를 선택하는 것이 중요합니다. 열처리 설비 그러나 재료 등급만으로는 고정 장치의 지속 시간이 결정되지 않습니다.
동일한 합금으로 제작된 두 개의 치구는 다음과 같은 경우 매우 다르게 작동할 수 있습니다.

• 구조적 기하학

• 부하분배

• 지원 포인트

• 열팽창 허용치

• 단면 두께

• 용접 레이아웃

• 로딩 방법


다르다.
온도가 상승하면 용광로 설비는 팽창, 수축, 가열 및 냉각을 반복하면서 기계적 하중을 견뎌야 합니다.
이러한 이유로 좋은 열처리 치구 설계는 구조적 강도, 고온 안정성, 노 효율성, 취급 요구 사항 및 서비스 수명의 균형을 맞춰야 합니다.
FH® Alloy는 고객 도면 및 실제 용광로 작동 조건에 따라 맞춤형 열처리 바스켓, 트레이, 랙 및 용광로 고정 장치를 제조합니다.

고온에서 고정 장치 설계가 중요한 이유
실온에서 고정물은 단단하고 기계적으로 강해 보일 수 있습니다.
그러나 산업용로 내부에서는 상황이 달라집니다.
고온은 재료 강도를 감소시키고 다음과 같은 위험을 증가시킬 수 있습니다.

• 크리프 변형

• 처짐

• 워핑

• 열피로

• 크래킹

• 치수 정확도 손실


처음 몇 번의 퍼니스 사이클 동안 잘 작동하는 디자인은 반복 사용 후에 점차 모양이 사라질 수 있습니다.
이것이 엔지니어가 실내 온도 부하 조건이 아닌 실제 작동 온도에서 설비 성능을 평가해야 하는 이유입니다.

1. 하중분배는 치구설계의 기초이다
가장 중요한 설계 고려 사항 중 하나는 공작물 하중이 고정 장치를 통해 전달되는 방식입니다.
하중 분산이 불량하면 일부 영역에만 집중된 응력이 발생할 수 있습니다.
일반적인 결과는 다음과 같습니다.

• 국부 굽힘

• 깨진 모서리

• 처짐 cross members

• 지지점 주변의 변형


더 나은 설계는 전체 하중을 여러 구조 부재에 분산시킵니다.
예를 들어, 무거운 구성 요소를 하나의 좁은 빔에 얹는 대신 고정 장치는 여러 개의 강화된 지지대를 사용하여 하중을 보다 균등하게 분산시킬 수 있습니다.
디자이너는 다음을 고려해야 합니다.

• 각 공작물의 무게

• 총 배치 중량

• 고정 장치 자체 중량

• 무게중심의 위치

• 지지점 사이의 거리


올바른 하중 분포는 장기간의 고온 변형을 크게 줄일 수 있습니다.

2. 지지점 위치는 공작물 변형에 영향을 미칠 수 있습니다.
고정 장치 디자인은 고정 장치 자체에만 영향을 미치는 것이 아닙니다.
또한 공작물의 치수 안정성에도 영향을 미칠 수 있습니다.
지지점의 위치가 잘못되면 부품 자체의 무게가 제대로 지지되지 않아 가열 중에 부품이 변형될 수 있습니다.

정밀 부품의 경우 지지 장치 배치 시 다음을 고려해야 합니다.

• 부품 형상

• 중요 차원 영역

• 얇거나 지지되지 않는 섹션

• 무게중심

• 열팽창 방향


더 많은 지원 포인트를 추가하는 것이 항상 좋은 것은 아닙니다.
단단한 접점이 너무 많으면 열 팽창이 제한되고 추가적인 응력이 발생할 수 있습니다.
목표는 안정적이면서도 통제된 지원을 제공하는 것입니다.

3. 열팽창은 설계에 포함되어야 합니다.
모든 금속 고정 장치는 가열되면 팽창하고 냉각되면 수축합니다.
이 움직임을 무시하면 반복적인 열 순환으로 인해 내부 응력이 발생할 수 있습니다.
일반적인 문제는 다음과 같습니다.

• 왜곡된 프레임

• 갈라진 용접부

• 구부러진 위치 핀

• 잘못 정렬된 스택 포인트


좋은 고온 고정 장치 설계에는 다음이 포함될 수 있습니다.

• 확장 공간

• 슬라이딩 지원 기능

• 유연한 연결

• 중요하지 않은 영역의 제약 감소


정확한 솔루션은 고정 장치의 기하학적 구조와 용광로 공정에 따라 달라집니다.
열팽창 허용치는 대형 고정 장치와 긴 구조 부재에 특히 중요합니다.

4. 단면 형상이 고온 강도에 영향을 미칩니다
두께를 늘리면 강성이 향상될 수 있지만 모든 부품을 더 무겁게 만드는 것이 반드시 최선의 해결책은 아닙니다.
무거운 설비는 또한 단점을 야기합니다:

• 더 높은 재료비

• 더 큰 열 질량

• 난방에 더 많은 에너지가 필요함

• 유용한 용광로 탑재량 감소


단순히 두께를 늘리는 대신 엔지니어는 구조적 기하학을 통해 강도를 향상시킬 수 있습니다.
예는 다음과 같습니다:

• 보강 리브

• 교차 교정기

• 박스형 구조물

• 전략적 지원 위치

• 최적화된 그리드 패턴


좋은 엔지니어링은 최소한의 실제 고정 장치 질량으로 필요한 강도를 달성하는 것을 목표로 합니다.

5. 개방형 공간은 난방 효율에 영향을 미칩니다
열처리 설비는 열 전달을 불필요하게 차단하지 않고 구성 요소를 지지해야 합니다.
조밀한 구조는 공작물이 다음에 직접 노출되는 것을 줄일 수 있습니다.

• 복사열

• 로 분위기

• 냉각 흐름


이러한 이유로 많은 바구니, 트레이 및 그리드는 개방형 구조를 사용합니다.
장점은 다음과 같습니다.

• 더 나은 온도 균일성

• 더 빠른 가열 반응

• 가스 순환 개선

• 고정 장치 무게 감소


그러나 개방면적을 너무 많이 늘리면 고정물가 약해질 수 있습니다.
따라서 설계에는 다음 사이의 균형이 필요합니다.
열전달 효율 및 기계적 강도

6. 바구니 디자인에는 튼튼한 프레임 이상이 필요합니다.
열처리 바스켓은 일괄 처리에 일반적으로 사용됩니다.
설계에서는 고정 장치와 그 내부에 로드된 구성 요소를 모두 고려해야 합니다.
중요한 요소는 다음과 같습니다:

• 바구니 치수

• 바닥 구조

• 측벽 높이

• 강화 위치

• 리프팅 방식

• 스택 가능성

• 최대 부하


무거운 물건을 적재하는 경우 바스켓 바닥이 가장 중요한 부분 중 하나인 경우가 많습니다.
보강이 충분하지 않으면 외부 프레임이 그대로 유지되더라도 바구니 베이스가 처질 수 있습니다.

7. 트레이 평탄도와 강화는 밀접한 관련이 있습니다
열처리 트레이는 부품 위치 제어가 필요한 용도로 선택되는 경우가 많습니다.
트레이 변형으로 인해 다음이 발생할 수 있습니다.

• 고르지 못한 공작물 지지

• 잘못된 스태킹

• 차원 변화

• 문제 처리


따라서 트레이 디자인에서는 다음을 사용할 수 있습니다.

• 보강 리브

• 그리드 구조

• 지지대

• 섹션 깊이 증가


철근 패턴은 무작위로 추가되는 것이 아니라 실제 재하 면적과 일치해야 합니다.

8. 랙 디자인은 수직 안정성을 고려해야 합니다.
열처리 랙은 여러 레벨의 구성요소를 운반하는 경우가 많습니다.
단순한 트레이에 비해 랙은 추가적인 설계 문제를 야기합니다.
여기에는 다음이 포함됩니다.

• 더 높은 무게 중심

• 수직 열팽창

• 측면 로딩

• 고르지 않은 부품 분포

• 취급 중 구조적 안정성


키가 큰 랙의 경우 엔지니어는 다음 사항에 특별한 주의를 기울여야 합니다.

• 기본 안정성

• 기둥 강도

• 교차 버팀대

• 레벨 간격

• 하중 대칭


불안정한 랙은 퍼니스 성능과 취급 위험을 모두 초래할 수 있습니다.

9. 주조 및 제작된 설비에는 다른 설계 사고가 필요합니다
열처리 설비는 주조, 제작 또는 이 둘의 조합을 통해 제조될 수 있습니다.

캐스트 고정 장치 설계
캐스팅은 다음과 같은 경우에 적합할 수 있습니다.

• 복잡한 그리드 구조

• 통합보강

• 반복적인 생산

• 두꺼운 고온 구조 섹션


주조 설계에서는 불필요한 질량과 응력 집중을 피하기 위해 단면 전환을 신중하게 고려해야 합니다.

제작된 고정 장치 설계
제작된 고정 장치는 일반적으로 다음을 사용합니다.

• 플레이트

• 바

• 튜브

• 로드

• 용접 어셈블리


다음 사항에 디자인 주의를 기울여야 합니다.

• 용접 위치

• 조인트 기하학

• 제작 중 왜곡

• 용접부 주변의 고온 피로


두 방법 모두 자동으로 우수하지 않습니다. 적절한 프로세스는 구조, 수량, 자재 및 서비스 조건에 따라 다릅니다.

10. 용접 위치는 치구 수명에 영향을 미칠 수 있습니다.
제작된 열처리 설비에서 용접 접합부는 종종 중요한 영역입니다.
반복적인 열 순환은 용접 연결부 주위에 응력을 가할 수 있습니다.
잠재적인 문제는 다음과 같습니다.

• 용접 균열

• 열영향부 손상

• 국부적인 왜곡

• 잔류응력


따라서 고정 장치 설계에서는 가능할 때마다 가장 높은 응력 영역에 불필요한 용접을 직접 배치하는 것을 피해야 합니다.
좋은 조인트 디자인, 올바른 충진재, 적절한 용접 절차 및 치수 제어는 모두 고정 장치의 신뢰성에 기여합니다.

11. 적층식 고정 장치에는 안정적인 위치 지정 기능이 필요합니다.
쌓을 수 있는 바스켓과 트레이는 퍼니스 활용도를 크게 향상시킬 수 있습니다.
그러나 잘못된 스태킹 설계로 인해 다음이 발생할 수 있습니다.

• 불안정한 로딩

• 정렬 불량

• 고르지 못한 하중 전달

• 국부적 변형


스태킹 지점은 한 고정 장치 레이어에서 다음 고정 장치 레이어로 예측 가능한 하중 전달을 제공해야 합니다.
디자이너는 다음을 고려해야 합니다.

• 수직 정렬

• 기하학 찾기

• 접촉면적

• 열팽창

• 선적 공차


여러 개의 고정물 레이어가 함께 쌓일 때 이는 점점 더 중요해집니다.

12. 설계 시 취급 방법을 고려해야 합니다.
고정물은 퍼니스 내부에서만 사용되지 않습니다.
또한 생존해야 합니다.

• 로드 중

• 교통

• 리프팅

• 하역

• 반복적인 작업장 처리


따라서 고정 장치 설계에는 다음이 포함되어야 합니다.

• 크레인 리프팅 포인트

• 포크 포켓

• 핸들

• 리프팅 beams

• 자동 처리 인터페이스


이러한 기능은 총 적재 중량에 비해 충분히 강해야 합니다.
열악한 취급 설계는 퍼니스 조건이 잘 제어되더라도 고정 장치 수명을 단축시킬 수 있습니다.

다양한 용해로 유형에 대한 고정 장치 설계 요구 사항
다양한 퍼니스 시스템에는 다양한 고정 구조가 필요합니다.

진공로
진공로 설비 종종 강조한다:

• 치수 안정성

• 낮은 고정물 질량

• 복사열 전달

• 깔끔한 공사

• 통제된 지원


구덩이 용광로
구덩이 용광로 비품 일반적으로 다음이 필요합니다.

• 수직 하중 안정성

• 믿을 수 있는 리프팅 포인트

• 긴 구조 부재

• 제어된 부하 분산


롤러 난로로
롤러에서 작동하는 고정 장치는 다음을 고려해야 합니다.

• 바닥 평탄도

• 지지 간격

• 롤러 접점

• 동적 안정성


침탄로
디자인은 다음 두 가지를 모두 고려해야 합니다.

• 고온 기계적 로딩

• 공격적인 프로세스 분위기


동일한 구조 설계를 모든 용광로 유형에 단순히 복사할 수는 없습니다.

고정 장치 서비스 수명을 단축시키는 일반적인 설계 문제
열처리 설비는 여러 가지 설계 관련 문제로 인해 조기에 파손될 수 있습니다.

일반적인 예는 다음과 같습니다.
지지대 사이의 과도한 스팬
지지되지 않는 긴 부분은 온도에 따라 처질 수 있습니다.
고르지 않은 로딩
무게가 집중되면 국부적인 변형이 발생할 수 있습니다.
지나치게 견고한 구조
팽창 허용량이 충분하지 않으면 열 응력이 증가할 수 있습니다.
과도한 고정 장치 무게
무거운 구조물은 반드시 성능을 향상시키지 않고도 열 질량을 증가시킵니다.
약한 스태킹 영역
접촉 형상이 좋지 않으면 국부적 변형이 발생할 수 있습니다.
잘못된 용접 배치
응력이 높은 용접 부위는 열 순환이 반복되는 동안 균열이 발생할 수 있습니다.

좋은 설계로 고정 장치의 서비스 수명을 연장할 수 있는 방법
더 긴 서비스 수명은 일반적으로 하나의 단일 변경보다는 여러 가지 개선 사항을 조합하여 얻을 수 있습니다.
더 나은 고정 장치 디자인에는 다음이 포함될 수 있습니다.

• 더욱 균형 잡힌 로드 경로

• 올바른 강화

• 향상된 열팽창 허용치

• 응력 집중 감소

• 적합한 재료 두께

• 최적화된 개방형 공간

• 안정적인 핸들링 구조


이러한 설계 요소와 올바른 내열 재료가 결합되면 고정 장치 성능이 크게 향상될 수 있습니다.

맞춤형 열처리 치구를 설계하기 전에 필요한 정보
고정 장치를 개발하기 전에 제조업체는 실제 작동 조건을 이해해야 합니다.
유용한 정보는 다음과 같습니다.

완전한 정보를 제공하면 기존 설비의 약점을 단순히 재현하는 것을 방지하는 데 도움이 됩니다.

FH® 합금을 사용한 맞춤형 열처리 설비 설계
FH Alloy는 산업용 용광로 응용 분야를 위한 맞춤형 열처리 설비를 제조합니다.
사용 가능한 제품은 다음과 같습니다.

• 열처리 바구니

• 퍼니스 트레이

• 열처리 랙

• 쌓을 수 있는 고정물

• 진공로 설비

• 구덩이 용광로 비품

• 맞춤형 지원 구조


고객은 다음을 제공할 수 있습니다.

• 도면

• 기존 고정물 샘플

• 용광로 치수

• 공작물 정보

• 로드 중 requirements


교체 프로젝트의 경우 기존 변형 또는 파손 영역의 사진도 가능한 설계 개선 사항을 평가하는 데 도움이 될 수 있습니다.

FAQ
Q1: 재료가 올바른데도 열처리 치구가 변형되는 이유는 무엇입니까?
물질은 하나의 요소일 뿐입니다. 과도한 하중, 긴 비지지 범위, 열악한 하중 분포, 불충분한 크리프 저항 및 열팽창 제약으로 인해 변형이 발생할 수도 있습니다.

Q2: 무거운 고정 장치는 항상 더 오래 지속됩니까?
아니요. 무게를 늘리면 일부 영역의 강성이 향상될 수 있지만 무게가 너무 많으면 열 부하가 증가하고 응력이나 크리프 문제가 자동으로 해결되지 않습니다.

Q3: 열처리 바스켓 변형을 어떻게 줄일 수 있나요?
가능한 개선에는 지지 간격 최적화, 보강, 하중 분산, 재료 선택 및 최대 하중 제한이 포함됩니다.

Q4: 다양한 퍼니스 유형에 따라 고정 장치 디자인을 변경해야 합니까?
예. 진공, 피트, 롤러 노상, 침탄 및 배치로에는 열, 대기, 적재 및 취급 요구 사항이 다릅니다.

Q5: 기존 고정 장치 디자인을 최적화할 수 있습니까?
예. 기존 도면, 서비스 조건, 고장 사진, 적재 데이터 및 자재 정보를 검토하여 잠재적인 구조 개선을 식별할 수 있습니다.

결론
열처리 치구의 수명은 합금 등급보다 훨씬 더 많은 것에 달려 있습니다.
안정적인 설계에서는 다음 사항을 고려해야 합니다.

• 부하분배

• 지원 위치

• 열팽창

• 구조적 기하학

• 열전달

• 고정물 무게

• 취급

• 용광로 상태


최상의 결과는 적절한 재료 선택과 용도별 구조 설계를 결합함으로써 얻을 수 있습니다.
FH® Alloy는 고객 도면 및 실제 운영 요구 사항을 기반으로 산업용 용광로를 위한 맞춤형 열처리 설비 설계 및 제조를 제공합니다.
새로운 고정물 또는 교체 프로젝트의 경우 기술 평가를 위해 노 유형, 작동 온도, 공작물 치수, 총 부하, 고정물 크기, 대기 및 기존 도면을 제공하십시오.
