슬로베니아 고객을 위한 맞춤형 2.4879 진공로 열처리 트레이
고객 사례 연구 | 구조적 재설계, 제조 및 납품
고객 위치: 슬로베니아
제품: 맞춤형 진공로 열처리 트레이
재료: 2.4879 내열합금
최대 온도: 1060°C
냉각 방법: 3바 질소 가스 냉각
필요한 부하 용량: 트레이당 250kg
수량: 1 하단 트레이 2 중간 트레이
프로젝트 범위: 엔지니어링 재설계 → 3D 모델링 → 제조 → 최종 검사 → 납품
제조사: Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® 합금)

프로젝트 개요
FH® Alloy는 슬로베니아 고객으로부터 2.4879 내열 합금으로 제조된 맞춤형 진공로 열처리 트레이에 대한 문의를 받았습니다.

고객은 이전에 우리가 제안한 트레이 개념 중 하나를 검토했지만 원래 솔루션이 해당 응용 프로그램에 비해 너무 무겁다고 생각했습니다. 새로운 프로젝트를 위해 그들은 FH® Alloy에 트레이를 재설계하는 동시에 트레이당 250kg이라는 까다로운 하중 요구 사항을 충족하도록 요청했습니다.

동시에 고객은 초기 치수 개념에 비해 증가된 단면 두께를 사용하도록 새 트레이를 요청했습니다.

이로 인해 중요한 엔지니어링 과제가 발생했습니다.
과도한 자재와 불필요한 무게에만 의존하지 않고 하중 지지 능력과 구조적 안정성을 향상시키는 방법.
고객의 용광로 조건, 로딩 요구 사항 및 치수 목표를 기반으로 FH® Alloy는 두 가지 새로운 트레이 디자인을 개발했습니다.

• 하단 트레이 1개

• 중간 트레이 2개


최종 3D 모델은 제조, 최종 검사 및 배송의 기초로 사용되었습니다.

고객 요구사항
고객은 다음과 같은 작동 및 설계 요구 사항을 제공했습니다.

원래 요청된 크기는 다음과 같습니다.
하단 트레이:
1100×60×25mm
중간 트레이:
550×880×25mm
추가적인 엔지니어링 검토와 고객 논의를 거쳐 최종 설계가 수정되었습니다.

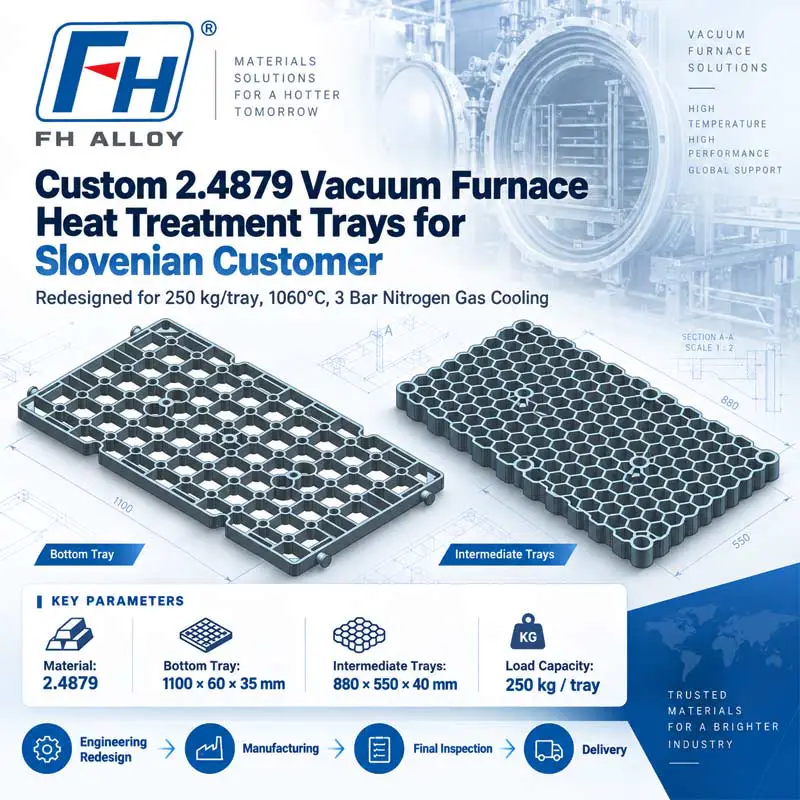

최종 설계 치수
하단 트레이
최종 크기:
1100×60×35mm
수량:
1개
이 디자인은 첫 번째 3D 모델에 표시됩니다.

중간 트레이
최종 크기:
880×550×40mm
수량:
2개
이 디자인은 두 번째 3D 모델에 표시됩니다.
증가된 단면 치수는 구조적 강도와 트레이당 250kg의 적재 용량에 대한 고객의 업데이트된 요구 사항을 기반으로 최종 설계에 통합되었습니다.

엔지니어링 과제: 무게와 부하 용량 비교
이 프로젝트의 가장 중요한 측면 중 하나는 트레이 무게와 구조 성능 간의 관계였습니다.
고객은 이전에 권장했던 트레이 솔루션이 너무 무겁다고 생각했습니다.

그러나 새로운 디자인을 위해서는 다음 사항도 필요했습니다.

• 더 높은 부하 용량,

• 더 두꺼운 구조 섹션,

• 1060°C에서 안정적인 성능,

• 반복되는 질소 냉각 사이클에 대한 저항성.


단순히 재료를 더 추가하는 것은 이상적인 엔지니어링 솔루션이 아닙니다.
따라서 FH® Alloy는 제어 없이 질량을 늘리기보다는 트레이의 구조적 효율성을 향상시키는 데 중점을 두었습니다.

균형을 맞추는 데 필요한 디자인:
트레이 중량 단면 두께 고온 강도 250 kg 적재 용량

진공로 작동 조건
트레이는 다음 온도까지의 진공 열처리에 사용됩니다.
1060°C
다음은:
3바 질소 가스 냉각
이러한 운영 환경은 용광로 툴링에 대한 까다로운 요구 사항을 제시합니다.

트레이는 다음과 같은 동안 구조적 안정성을 유지해야 합니다.

• 고온 가열,

• 몸을 담그고,

• 온도에서의 하중 지지력,

• 질소 가스 냉각,

• 그리고 반복되는 열주기.


이러한 요소는 재설계 단계에서 고려되었습니다.

2.4879를 사용한 이유
고객은 프로젝트에 2.4879를 지정했습니다.
2.4879는 우수한 열적 및 기계적 성능이 요구되는 까다로운 고온 산업 응용 분야에 사용됩니다.

용광로 툴링의 경우 적합한 고온 합금이라도 다음과 같은 경우 변형될 수 있으므로 구조 설계와 함께 재료 선택을 고려해야 합니다.

• 섹션이 너무 약해요.

• 지원되지 않는 범위가 너무 깁니다.

• 부하가 집중되고,

• 또는 트레이 형상이 최적화되지 않았습니다.


따라서 이 프로젝트에서 FH® Alloy는 재료와 구조를 하나의 엔지니어링 시스템으로 취급했습니다.

하단 트레이 Design
첫 번째 최종 디자인은 하단 트레이입니다.
트레이는 여러 개의 상호 연결된 지지 섹션이 있는 개방형 하중 지지 구조를 사용합니다.

디자인에는 다음이 포함됩니다.

• 강화된 주변 구조,

• 분산된 하중 지지 리브,

• 여러 지원 지점,

• 전용 연결/포지셔닝 영역.


목표는 250kg의 하중을 트레이 전체에 분산시키고 고온 서비스 중 과도한 응력 집중을 줄이는 것이었습니다.

중간 트레이 디자인
두 번째 디자인은 최종 크기가 다음과 같은 중간 트레이입니다.
880×550×40mm
트레이는 조밀한 오픈 셀 구조를 사용합니다.

이 디자인은 다음을 결합하는 데 도움이 됩니다.

• 부하 분산,

• 불필요한 고체 질량 감소,

• 로 분위기 순환,

• 가스 냉각 접근성,

• 그리고 구조적 지원.


기하학적 구조는 고객이 요구하는 퍼니스 로딩 배열을 위해 특별히 개발되었습니다.

질소 냉각을 위한 개방형 구조 설계
트레이는 3Bar 질소 가스 냉각과 함께 사용되므로 개방형 구조 레이아웃이 중요합니다.
개방형 셀 설계를 통해 냉각 가스가 폐쇄되거나 지나치게 견고한 구조보다 더 효과적으로 트레이를 통과할 수 있습니다.

이는 다음을 지원할 수 있습니다.

• 보다 균일한 가스 순환,

• 로드된 부품 주위를 더욱 효과적으로 냉각합니다.

• 로 내부의 불필요한 방해물을 줄였습니다.


또한 개방형 구조는 완전히 견고한 트레이에 비해 재료 사용량을 줄이는 데 도움이 됩니다.

트레이당 250kg용으로 설계됨
고객이 특별히 요구한 사항은 다음과 같습니다.
각 트레이의 적재 용량은 250kg입니다.
이 요구 사항은 재설계의 핵심이었습니다.

FH® Alloy는 다음을 기준으로 하중 지지 구조를 평가했습니다.

• 트레이 기하학,

• 지원 배포,

• 단면 두께,

• 재료,

• 그리고 고온 작동 조건.


R 250kg 수치를 실온의 정하중으로만 처리하는 것 외에 실제 용광로 적용을 염두에 두고 구조를 개발했습니다.

고객 피드백부터 최종 디자인까지
이 프로젝트는 고객 피드백을 새로운 엔지니어링 솔루션으로 변환하는 방법을 보여줍니다.
이 프로세스는 고객이 너무 무겁다고 생각한 이전 개념에서 시작되었습니다.

새로운 개발 프로세스는 다음과 같습니다.
이전 디자인 피드백
↓
새로운 로딩 요구 사항
↓
업데이트된 두께 요구사항
↓
진공로 상태 검토
↓
구조적 재설계
↓
최종 3D 모델
↓
제조
↓
최종검사
↓
배송
이러한 접근 방식을 통해 FH® Alloy는 단순히 이전 개념을 재현하는 것이 아니라 새로운 솔루션을 개발할 수 있었습니다.

제조
최종 설계가 확정된 후 FH® Alloy는 다음 제품의 생산을 진행했습니다.

• 하단 트레이 1개

• 중간 트레이 2개


모든 구성 요소는 승인된 엔지니어링 모델 및 고객 요구 사항에 따라 제조되었습니다.

제어에 중점을 둔 생산:

• 치수 정확도,

• 구조 기하학,

• 중요한 지원 영역,

• 최종 디자인과의 전반적인 일관성.


최종 품질 검사
FH® Alloy는 배송 전 완성된 트레이에 대한 최종 검사를 실시했습니다.
검사에는 다음이 포함됩니다.
치수검사
승인된 도면과 비교하여 주요 치수 및 단면 높이를 확인합니다.
구조검사
내하중 구조, 지지 영역 및 전체 트레이 형상을 확인합니다.
외관검사
전반적인 제조상태 및 표면품질을 검토합니다.
도면 적합성
완성된 트레이가 승인된 3D 엔지니어링 설계와 일치하는지 확인합니다.
검사가 완료된 후 슬로베니아 고객에게 배송할 트레이가 준비되었습니다.

프로젝트 사양

프로젝트 하이라이트
고객 피드백 기반 재설계
새로운 트레이는 고객이 이전 컨셉이 너무 무겁다고 생각한 후에 개발되었습니다.
250kg 하중 요구 사항
각 트레이는 250kg의 필수 적재 용량을 충족하도록 재설계되었습니다.
구조적 두께 증가
최종 설계에는 고객의 업데이트된 요구 사항에 따라 단면 두께가 증가되었습니다.
진공로 응용
트레이는 1060°C 작동 및 3Bar 질소 가스 냉각용으로 설계되었습니다.
프로젝트 실행 완료
FH® Alloy가 전체 프로세스를 처리했습니다.
엔지니어링 재설계 → 3D 모델링 → 제조 → 검사 → 출하

표준 퍼니스 트레이 그 이상
이 프로젝트는 재료 등급이나 외부 치수에 따라서만 맞춤형 퍼니스 툴링을 선택해서는 안 되는 이유를 보여줍니다.

성공적인 트레이 설계를 위해서는 다음 사항을 고려해야 합니다.

• 작동 온도,

• 냉각방식,

• 공작물 부하,

• 트레이 자중,

• 구조적 두께,

• 지원 레이아웃,

• 장기적인 변형 위험.


FH® Alloy는 맞춤형 열처리 툴링을 개발할 때 이러한 매개변수를 결합합니다.

FH® Alloy의 맞춤형 진공로 트레이
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® 합금) designs and manufactures customized high-temperature furnace tooling, including:

• 진공로 트레이

• 열처리 트레이

• 용광로 바구니

• 열처리 설비

• 기본 트레이

• 중간 트레이

• 연속로 툴링

• 구덩이로 설비

• 맞춤형 내열 합금 부품


우리는 다음과 같은 방식으로 고객을 지원합니다.
운전조건 검토 → 구조설계 → 3D 모델링 → 제작 → 검사 → 납품

퍼니스 트레이의 무게나 적재 용량을 최적화해야 합니까?
기존 퍼니스 트레이가 다음과 같은 경우:

• 너무 무겁다,

• 쉽게 변형되고,

• 필요한 하중을 지탱할 수 없습니다.

• 또는 현재의 용광로 공정에 적합하지 않은 경우,


FH® Alloy는 기존 설계를 평가하고 최적화된 대체품을 개발할 수 있습니다.

엔지니어링 평가를 위해 다음을 제공하십시오.

• 용광로 유형,

• 트레이 크기,

• 재료,

• 최대 온도,

• 냉각방식,

• 필요한 부하,

• 기존 트레이 무게,

• 기존 서비스 문제,

• 그리고 가능한 경우 그림이나 사진.


FH® Alloy는 실제 용광로 조건 및 로딩 요구 사항을 기반으로 맞춤형 솔루션을 개발할 수 있습니다.
