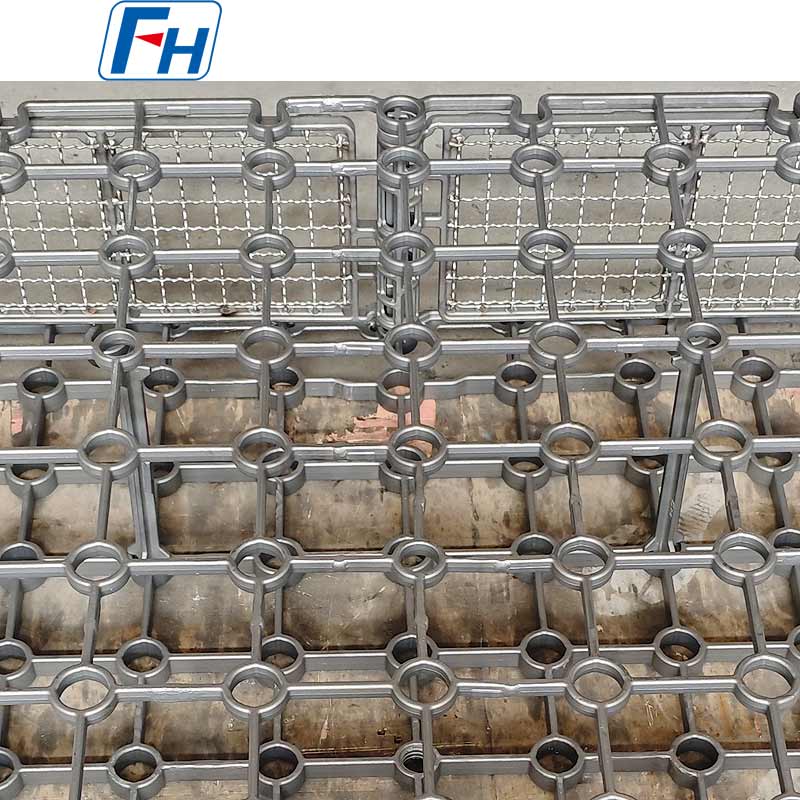

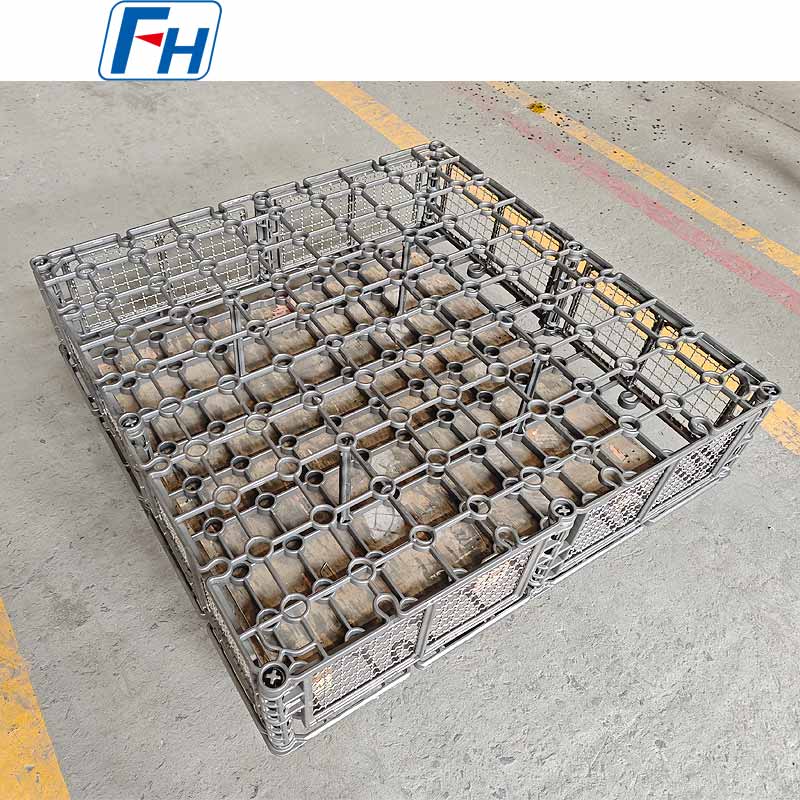

FH® 염욕로 결합 충전 바구니
주요 이점
- 모듈러/콤비네이션 디자인
연동 베이스, 측벽, 칸막이 및 걸이 프레임 – 하나의 구성 요소 세트로 다양한 바스켓 크기를 구성합니다. - 염욕 전용 설계
용광로에서 들어올릴 때 신속한 소금 배수를 위해 최적화된 개방 공간 - 소금 운반 및 드래그아웃 손실을 최소화합니다. - 부식 방지 재료
용융염 환경(염화물, 질산염, 시안화물 또는 중성 염욕)을 위해 선택된 특수 합금 - 구멍 및 입계 공격에 저항합니다. - 열충격 방지
500~1050°C의 용융염에 반복적으로 담근 후 담금질해도 균열이나 뒤틀림이 발생하지 않도록 설계되었습니다. - 빠른 배수 기하학
경사지거나 가늘어지는 바닥 막대, 큰 배수구 및 들러붙지 않는 표면 - 소금이 빠르게 흘러나와 바구니의 냉각 및 응고를 감소시킵니다. - 간편한 유지보수 및 수리
모듈식 구성 요소는 개별적으로 교체할 수 있으므로 한 섹션이 마모되어도 전체 바스켓을 버릴 필요가 없습니다.
기술 사양
| 매개변수 | 가치 |
| 일반적인 재료 | 310S, 1.4849, 2.4879, 인코넬 600/625, RA330(염욕 등급) |
| 최대. 지속적인 온도 | 500°C – 1200°C (재료 및 소금 유형에 따라 다름) |
| 소금욕 호환성 | 염화물, 질산염, 시안화물, 중성, 염화바륨 |
| 배수 개방 구역 | 바닥면의 ≥60%(표준) |
| 모듈식 연결 | 핀 잠금 / 드롭인 / 볼트 결합(현장 용접 없음) |
| 최대. 부하 | 50~2000kg(설계에 따라 다름) |
| 표준 크기 | 400×400mm, 500×500mm, 600×600mm 베이스(맞춤형 가능) |
| 예상 서비스 수명 | 150~400사이클(소금 종류 및 온도에 따라 다름) |
| 모든 FH® 시스템에는 재료 테스트 인증서(MTC) 부식 적합성 선언문이 포함되어 있습니다. | |
FH® 염욕 모듈형 바구니를 선택하는 이유는 무엇입니까?
1. 소금 목욕 문제를 위해 특별히 설계되었습니다.
| 도전 | FH® 솔루션 |
| 용융염 부식 | 특수 염욕 합금 매끄러운 표면 |
| 소금 운반 / 드래그 아웃 | 대형 배수구 테이퍼 바 |
| 침수 시 열충격 | 응력 완화 구조 둥근 모서리 |
| 바구니에 소금이 응고됨 | 달라붙지 않는 표면 마감으로 청소가 쉬운 디자인 |
| 각 실행마다 다른 부품 크기 | 모듈식 – 새 바스켓 없이 재구성 |
2. 모듈식/결합식 = 유연한 비용 효율성
| 시나리오 | 고정바구니 | FH® 모듈러 시스템 |
| 부품 크기 변경 | 새 바구니가 필요해 | 모듈 재구성 |
| 한 섹션이 착용 | 바구니 전체 교체 | 손상된 모듈만 교체 |
| 수납공간 | 여러 전용 바구니 | 모듈 1세트 |
| 초기 투자 | 바구니당 더 낮음 | 더 높지만 더 적은 바구니가 필요함 |
3. 염욕용 재료 선택
| 소금 종류 | 온도 범위 | 추천 소재 |
| 질산염(템퍼링) | 150~550°C | 310S 또는 탄소강 |
| 중성염(경화) | 800~900°C | 310S, 1.4849 |
| 고속도강(염화물) | 1000~1100°C | 1.4849 또는 인코넬 600 |
| 시안화물염(침탄) | 800~950°C | 1.4849 (환기에 특별한 주의) |
| 염화바륨 | 900~1200°C | Inconel 600/625 |
4. 신속한 배수 – 염분 손실 감소
용광로에서 운반되는 소금 1kg당 비용이 들고 관리 문제가 발생합니다. FH® 소금 목욕 바구니 특징:
- 최소 60% 개방형 바닥 면적
- 점점 가늘어지거나 둥근 막대 – 소금이 달라붙지 않고 흘러내립니다.
- 부드럽고 달라붙지 않는 표면 마감
- 최적화된 리프팅 속도 권장사항
표준 구성
- 구성 A – 단일 레이어
베이스 걸이 프레임 전용 – 크고 무거운 개별 부품용 - 구성 B – 디바이더가 있는 다층
베이스 측벽 2~3개 칸막이 레벨 - 별도로 쌓인 중간 부품용 - 구성 C – 정밀 부품 바구니
베이스 천공형 인서트 뚜껑 - 패스너, 핀과 같은 작은 부품용 - 구성 D – 고밀도 스택
베이스 전체 높이 측벽 다중 칸막이 – 높은 부품 밀도용
모든 구성은 동일한 기본 모듈을 사용하여 상호 교환 가능합니다.
응용
- 염욕경화(공구강, 고속도강)
- 염욕 템퍼링(질산염)
- 염욕침탄/탄질화(시안화물염)
- 마템퍼링/오스템퍼링
- 비철합금의 용체화 처리
- 부품: 드릴, 탭, 다이, 펀치, 기어, 스프링, 패스너, 공구/고정 장치
재료 등급표:
| 내열강 | |||||||||||||
| / | GB | DIN | ASTM | JIS | 화학성분(%) | 최대 작동 온도 | |||||||
| C | 시 | 망 | Cr | 니 | Nb/Cb | 모 | 기타 | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0.30 - 0.50 | ≤2.00 | ≤1.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | ≤0.50 | - | 1050℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 19.00 - 23.00 | 8.00 - 12.00 | - | ≤0.50 | - | 950℃ |
| 3 | ZG30Cr28Ni10 | - | 그는 | SCH17 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | 허 | SCH13 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | ≤0.50 | - | 1050℃ |
| 5 | ZG30Cr28Ni16 | - | 안녕하세요 | SCH18 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | 홍콩 | SCH21 | 0.30 - 0.50 | ≤1.75 | ≤1.50 | 23.00 - 27.00 | 19.00 - 22.00 | - | ≤0.50 | - | 1100℃ |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | HU | SCH20 | 0.35 - 0.75 | ≤2.50 | ≤2.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0.35 - 0.70 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1000℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0.30 - 0.50 | ≤2.00 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0.80 - 1.80 | ≤0.50 | - | 1100℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1.20-1.80 | ≤0.50 | - | 1100℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0.80 - 1.80 | ≤0.50 | - | 1050℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1100℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06 - 0.15 | 0.50 - 1.50 | ≤2.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0.50 - 1.50 | ≤0.50 | - | 1050℃ |
| 15 | ZG45Cr12Ni60 | - | 하드웨어 | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 10.00 - 14.00 | 58.00 - 62.00 | - | - | - | 1100℃ |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 64.00 - 68.00 | - | - | - | 1100℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05 - 0.25 | 0.50 - 1.00 | ≤1.50 | 27.00 - 30.00 | ≤1.00 | ≤0.50 | ≤0.50 | 공동:48.0 - 52.0 | 1200℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25 - 0.35 | 0.50 - 1.50 | 0.50 - 1.50 | 27.00 - 29.00 | - | 1.50 - 2.50 | ≤0.50 | 공동:48.0 - 52.0 | 1200℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35 - 0.55 | 1.00 - 2.00 | ≤1.50 | 27.00 - 30.00 | 47.00 - 50.00 | - | ≤0.50 | W:4.0 - 5.5 | 1200℃ |
FH® 열처리 치구 정품 사진
주문과정
1. 다음을 제공하십시오:
- 소금 종류 및 작동 온도
- 퍼니스 작업 치수(깊이, 직경 또는 너비)
- 부품 크기 범위(최소~최대)
- 사이클당 배치 중량
- 인양방식(크레인후크, 수동집게, 자동호이스트)
2. FH®는 다음을 제안합니다:
- 소금 화학을 기반으로 한 재료 등급
- 모듈형 구성(기본적으로 어떤 모듈인지)
- 배수 최적화
- 승인을 위한 CAD 도면
3. 제작: 영업일 기준 10~20일
4. 배송 내용: MTC, 조립 설명서, 소금 목욕 관리 가이드
FAQ:
Q1: 염욕로용 특수 바구니가 필요한 이유는 무엇입니까? 일반 경화 바구니를 사용할 수 없나요?
A: 일반 바스켓은 용융염용으로 설계되지 않았습니다. 모서리와 닫힌 부분에 소금을 가두어 다음과 같은 결과를 초래합니다.
- 과도한 염분 배출(폐기물 및 엉망)
- 관이나 중공부분 내부의 염분 응고 (세척불가)
- 정체된 염분으로 인한 부식 가속화
- 열충격 균열
FH® 소금 목욕 바구니는 개방형 배수 장치, 들러붙지 않는 표면, 부식 방지 합금이 특징입니다.
Q2: "모듈형"은 무엇을 의미하며 왜 유용한가요?
답변: 모듈식이란 바스켓이 베이스, 측벽, 칸막이, 인서트 등 교체 가능한 구성 요소로 제작되었음을 의미합니다. 혜택:
- 하나의 베이스는 다양한 측면 높이와 칸막이와 함께 작동합니다.
- 새 바스켓을 구입하지 않고도 다양한 부품 크기에 맞게 구성을 변경할 수 있습니다.
- 바스켓 전체가 아닌 마모된 부분만 교체
- 더욱 쉬워진 청소 - 전체 접근을 위해 분해
Q3: 제거 후 소금이 바구니에 달라붙는 것을 방지하려면 어떻게 해야 합니까?
답변: 세 가지 요소:
- 디자인 – 개방형 바닥과 테이퍼형 막대로 인해 소금이 빠르게 배수됩니다.
- 표면 마감 - 매끄럽고 달라붙지 않는 표면(쇼트 블라스팅 또는 사전 산화 처리)
- 리프팅 속도 – 배수가 가능하도록 천천히 빼냅니다(100mm당 2~4초).
FH® 바스켓은 세 가지 모두에 최적화되어 있습니다.
Q4: 바구니에 남아있는 소금 찌꺼기를 어떻게 청소하나요?
A: 매번 사용 후 바구니를 식힌 후 다음을 수행하십시오.
- 질산염/아질산염을 용해하기 위해 뜨거운 물에 담그십시오. (헹굼물을 받아두십시오. 처리 없이 하수구로 배수하지 마십시오.)
- 염화물/시안화물 염의 경우 공장의 안전 절차를 따르십시오(일반적으로 중화수로 헹구기).
- 완고한 잔류물을 위한 가벼운 비드 블라스팅
탄소강 브러시는 절대 사용하지 마십시오. 부식을 촉진하는 입자가 묻어 있습니다.
질문 5: 다른 종류의 소금(예: 질산염과 염화물)에 동일한 바구니를 사용할 수 있습니까?
답변: 권장되지 않습니다. 교차 오염으로 인해 다음이 발생할 수 있습니다.
- 위험한 화학 반응 생성(예: 질산염 시안화물)
- 부식 가속화
소금 종류별로 전용바구니를 추천드립니다. FH®는 명확한 식별을 위해 바구니에 소금 유형을 표시할 수 있습니다.
질문 6: 바구니는 머리 위 호이스트로 들어 올려집니다. 리프팅 러그를 제공합니까?
답: 그렇습니다. 모든 FH® 소금 목욕 바구니에는 강화된 리프팅 러그가 있는 걸이 프레임 또는 베일이 포함되어 있습니다. 적절한 결합을 설계하려면 리프팅 후크 유형과 여유 높이가 필요합니다.
Q7: 매우 작은 부품(예: 2mm 핀)용 천공 인서트를 구할 수 있습니까?
답: 그렇습니다. 우리는 모듈식 바스켓에 들어가는 탈착식 천공 인서트 또는 미세한 메쉬 라이너를 제공합니다. 천공 크기는 1mm 이상입니다. 인서트는 청소 및 부품 언로드를 위해 제거 가능합니다.
Q8: 당신의 보증은 무엇입니까?
A: 제조 결함(용접 균열, 재료 결함, 모듈 적합 불량)에 대해 12개월입니다. 부식 및 열 피로는 공정에 따라 다르며 적용되지 않습니다. 하지만 FH®는 수명을 최대화하기 위해 특정 염욕에 적합한 재료를 권장합니다.
