공작물 수송을 위한 던지기 연결 벨트를 가진 열처리로 결합 던지기 드라이브 롤러

브랜드: FH

재질 : 오스테나이트계 내열주강, 내열강 등

크기: 맞춤형 도면

최대 온도: 800-1100℃

최소 주문: 2 Piece

문의하기

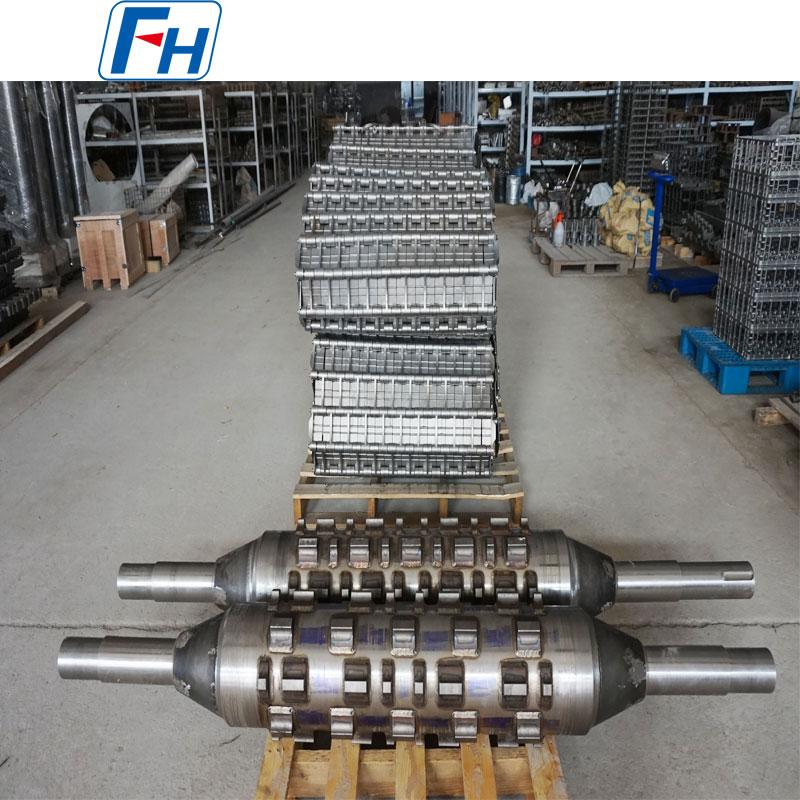

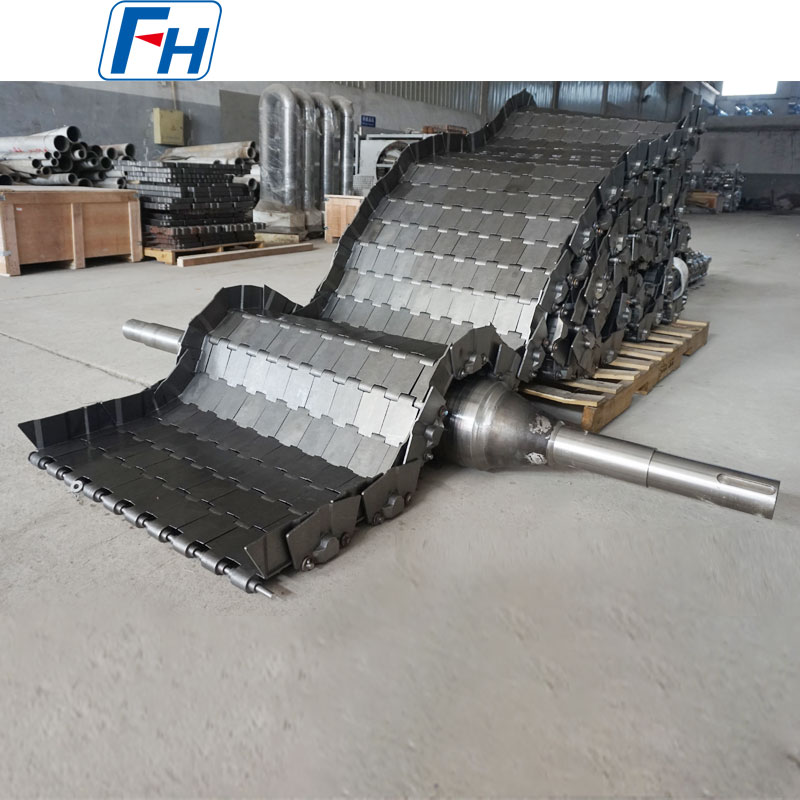

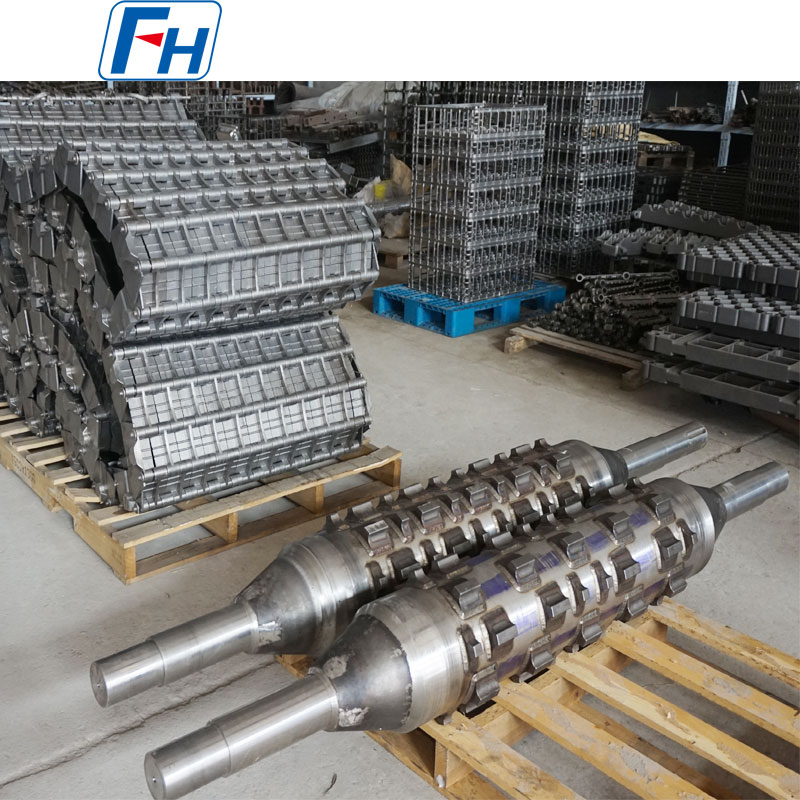

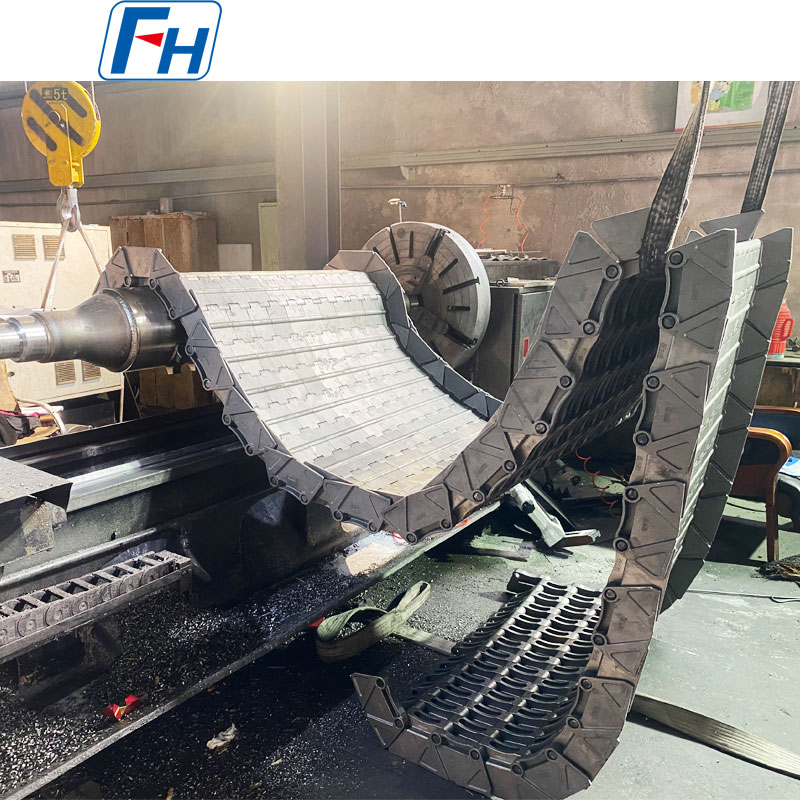

캐스트 드라이브 롤러와 캐스트 링크 벨트의 결합 적용
캐스트 드라이브 롤러와 캐스트 링크 벨트의 조합은 산업용 운반 시스템의 일반적인 구성으로, 특히 고온 및 고하중이 있는 가혹한 운반 시나리오에 적합합니다. 자세한 소개는 다음과 같습니다.

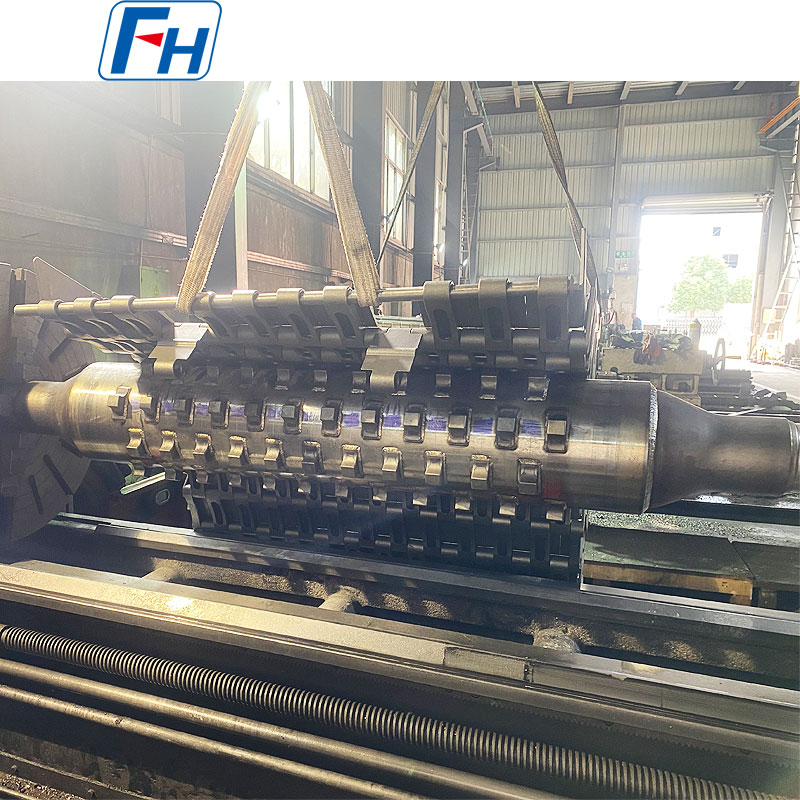

캐스트 드라이브 롤러
구조적 특징:
응력 집중을 방지하고 토크를 보다 효율적이고 안정적으로 전달하기 위해 샤프트와 허브 사이 연결부에 원형 잠금 장치가 있는 통합 주조-용접 구조를 채택했습니다. 롤러의 본체는 대부분 주조 용접으로 형성되며 일체형 강판 용접과 같은 공정으로 제조할 수도 있습니다. 표면은 주조 링크 벨트와의 마찰을 강화하고 미끄러짐을 방지하기 위해 헤링본 또는 다이아몬드 패턴으로 고무로 덮인 구조로 가공되는 경우가 많습니다.
재료 선택:
핵심 재료는 주로 주강이며 일부 고온 작업 조건에는 1.4825 및 1.4865와 같은 내열 스테인레스 스틸이 선택됩니다. 주강은 강도가 높고 내마모성이 우수하여 고하중 조건에서 높은 토크 전달에 대한 요구를 충족할 수 있습니다. 내열성 스테인레스 스틸은 고온 환경에 적합하고 수명을 연장합니다.
작동 원리L:
모터 등의 동력원에 직접 연결되어 캐스트 드라이브 롤러를 구동하여 회전시키는 동력원입니다. 롤러 표면과 주조 링크 벨트 사이의 마찰을 통해 컨베이어 벨트가 구동되어 정해진 방향으로 작동함으로써 연속적인 재료 이송을 실현합니다.
캐스트 링크 벨트
구조적 특징:
주조 링크 플레이트와 연결핀으로 구성되어 있는 링크 플레이트는 짧은 핀으로 한줄씩 연결되고, 각 줄의 인접한 링크 플레이트는 추가로 작은 핀으로 결합되어 일체형 구조를 이룬다. 일부 모델에는 짧은 핀에 롤러가 장착되어 있으며 롤러는 평행 가이드 레일로 지지되어 컨베이어 벨트 작동의 안정성을 더욱 향상시키고 마찰 손실을 줄입니다.
재료 선택:
링크 플레이트와 핀의 일반적인 재료로는 가단주철, 연성주철, 열처리강 등이 있습니다. 1.4848 및 1.4849와 같은 내열 합금은 고온 및 고하중 시나리오에 사용할 수 있습니다. 재료 조합은 높은 하중 지지력, 내마모성 및 충격 저항성의 균형을 유지하여 복잡한 작업 조건의 요구 사항을 충족합니다.
작동 원리:
캐스트 드라이브 롤러를 동력핵으로 하여, 드라이브 롤러와 컨베이어 벨트 사이의 마찰 구동력에 의한 움직임을 실현합니다. 작동 중에 링크 플레이트 어셈블리는 가이드 레일이나 아이들러 롤러에 의해 보조 지지되어 이탈과 흔들림을 방지하고 자재 운반의 안정성과 연속성을 보장합니다.
핵심 애플리케이션 시나리오:
● 열처리로: 고온 환경을 견딜 수 있고 열처리 과정에서 공작물의 안정적인 전달을 보장하며 공정 정확도에 영향을 미치지 않는 연속 열처리로에서 공작물을 운반하는 데 사용됩니다.
● 야금 및 광산업: 광석, 석탄 등 중량물을 운반합니다. 높은 내하중 및 내마모 특성을 갖추고 있어 현장 환경, 먼지가 많고 충격이 강한 가혹한 작업 조건에 적합합니다.
● 시멘트 및 건축자재 산업: 시멘트 생산 라인에서 시멘트 클링커와 같은 고온 자재를 운반합니다. 이는 자재의 고온 소성 및 마모를 견딜 수 있어 생산 라인의 지속적인 가동을 보장합니다.

내열강
/	GB( 中 )	DIN( 德 )	ASTM( 美 )	JIS ( 日 )	화학성분(%)								최대 작동 온도
/	GB( 中 )	DIN( 德 )	ASTM( 美 )	JIS ( 日 )	C	시	망	Cr	니	Nb/Cb	모	기타	최대 작동 온도
1	ZG40Cr27Ni4	1.4823	HD	SCH11	0.30 - 0.50	≤2.00	≤1.00	24.00 - 28.00	4.00 - 6.00	-	≤0.50	-	1050℃
2	ZG40Cr22Ni10	1.4826	HF	SCH12	0.30 - 0.50	1.00 - 2.50	≤2.00	19.00 - 23.00	8.00 - 12.00	-	≤0.50	-	950℃
3	ZG30Cr28Ni10	-	그는	SCH17	0.20 - 0.50	≤2.00	≤2.00	26.00 - 30.00	8.00 - 11.00	-	-	-	1050℃
4	ZG40Cr25Ni12	1.4837	허	SCH13	0.30 - 0.50	1.00 - 2.50	≤2.00	24.00 - 27.00	11.00 - 14.00	-	≤0.50	-	1050℃
5	ZG30Cr28Ni16	-	안녕하세요	SCH18	0.20 - 0.50	≤2.00	≤2.00	26.00 - 30.00	14.00 - 18.00	-	-	-	1100℃
6	ZG40Cr25Ni20Si2	1.4848	홍콩	SCH21	0.30 - 0.50	≤1.75	≤1.50	23.00 - 27.00	19.00 - 22.00	-	≤0.50	-	1100℃
7	ZG30Cr20Ni25	-	HN	SCH19	0.20 - 0.50	≤2.00	≤2.00	19.00 - 23.00	23.00 - 27.00	-	-	-	1100℃
8	ZG40Cr19Ni39	1.4865	HU	SCH20	0.35 - 0.75	≤2.50	≤2.00	17.00 - 21.00	37.00 - 41.00	-	-	-	1020℃
9	ZG40Cr15Ni35	1.4806	HT	SCH15	0.35 - 0.70	≤2.00	≤2.00	15.00 - 19.00	33.00 - 37.00	-	≤0.50	-	1000℃
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0.30 - 0.50	≤2.00	≤2.00	24.00 - 28.00	33.00 - 37.00	0.80 - 1.80	≤0.50	-	1100℃
11	ZG40Cr19Ni39Nb	1.4849	-	-	0.30 - 0.50	1.00 - 2.50	≤2.00	18.00 - 21.00	36.00 - 39.00	1.20-1.80	≤0.50	-	1100℃
12	ZG40Cr24Ni24Nb	1.4855	-	-	0.30 - 0.50	1.00 - 2.50	≤2.00	23.00 - 25.00	23.00 - 25.00	0.80 - 1.80	≤0.50	-	1050℃
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0.35 - 0.50	1.00 - 2.50	≤2.00	24.00 - 28.00	33.00 - 37.00	-	≤0.50	-	1100℃
14	ZG1Cr20Ni32Nb	1.4859	-	-	0.06 - 0.15	0.50 - 1.50	≤2.00	19.00 - 21.00	31.00 - 33.00	0.50 - 1.50	≤0.50	-	1050℃
15	ZG45Cr12Ni60	-	하드웨어	-	0.35 - 0.75	≤2.00	≤2.00	10.00 - 14.00	58.00 - 62.00	-	-	-	1100℃
16	ZG45Cr18Ni66	-	HX	-	0.35 - 0.75	≤2.00	≤2.00	15.00 - 19.00	64.00 - 68.00	-	-	-	1100℃
17	ZG1Cr28Co50	2.4778	-	-	0.05 - 0.25	0.50 - 1.00	≤1.50	27.00 - 30.00	≤1.00	≤0.50	≤0.50	공동:48.0 - 52.0	1200℃
18	ZG30Cr28Co50Nb	2.4779	-	-	0.25 - 0.35	0.50 - 1.50	0.50 - 1.50	27.00 - 29.00	-	1.50 - 2.50	≤0.50	공동:48.0 - 52.0	1200℃
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0.35 - 0.55	1.00 - 2.00	≤1.50	27.00 - 30.00	47.00 - 50.00	-	≤0.50	W:4.0 - 5.5	1200℃
