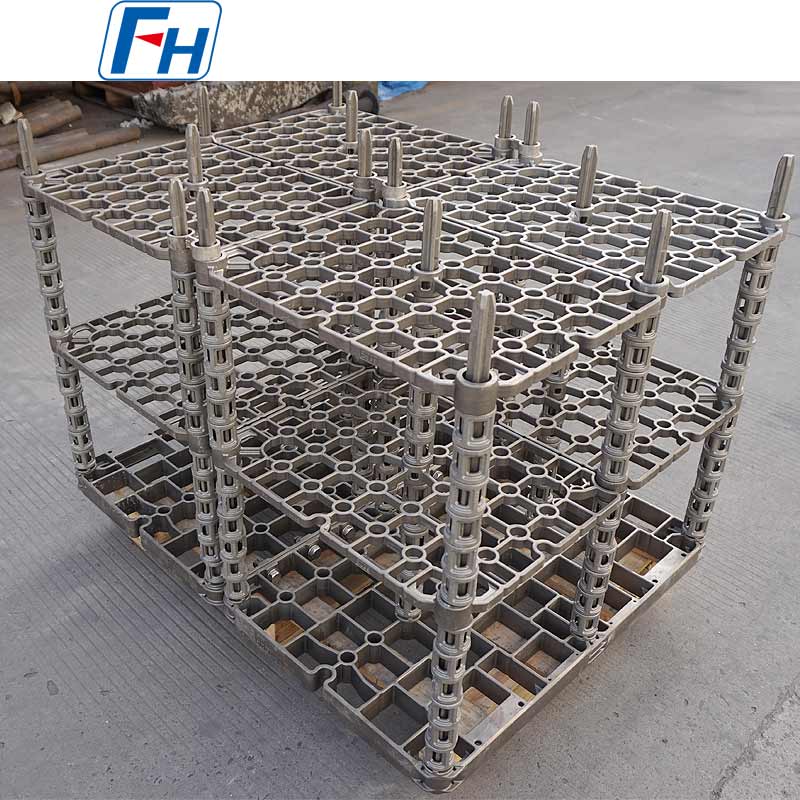

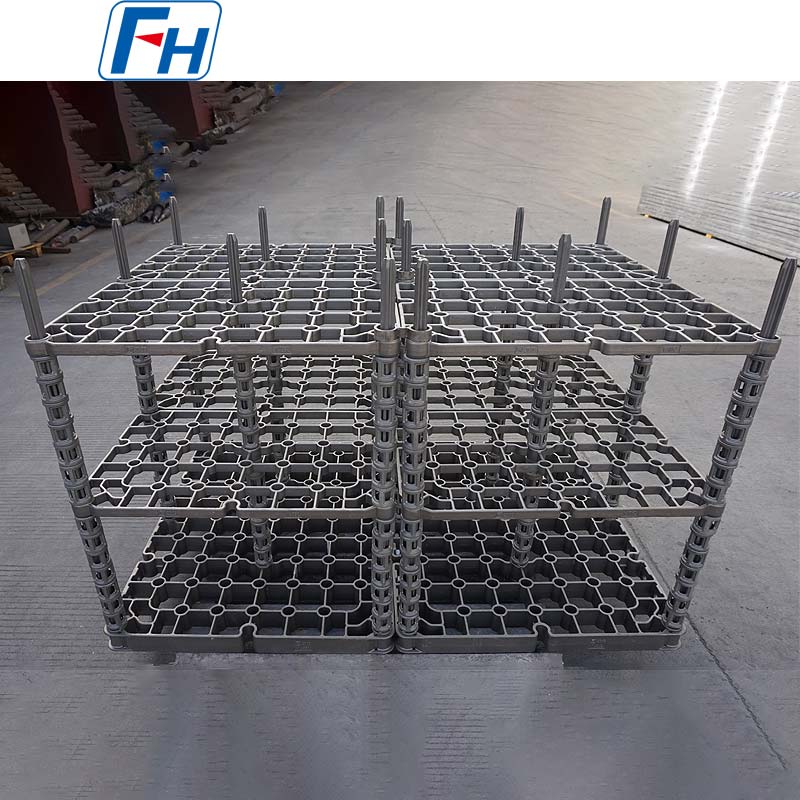

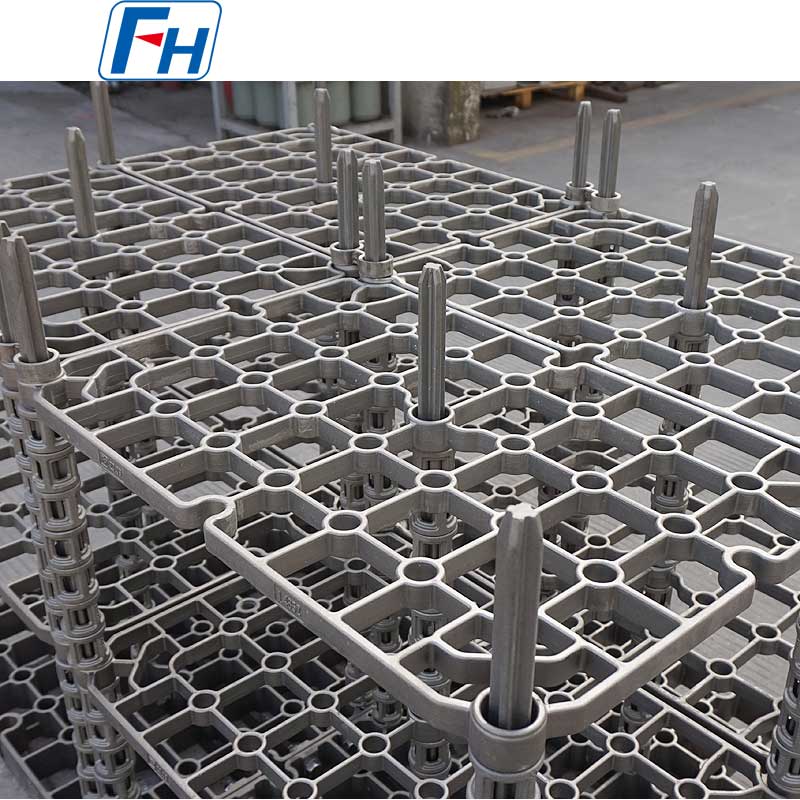

FH® 브레이징/납땜로 열처리 설비
"내하중 및 담금질"을 강조하는 열처리 치구와 달리 브레이징 치구의 핵심 임무는 "정밀 조립 위치 결정"과 "자중이나 용가재 용융으로 인한 공작물 변형 방지"입니다. 또한 모세관 현상을 통해 용가재가 젖어 조인트 틈 전체를 채울 수 있도록 해야 합니다.
I. 핵심 기능 및 특별 과제
1. 정확한 위치 지정 및 간격 유지: 이것이 주요 작업입니다. 결합할 부품(예: 벌집 구조, 다층 시트, 복잡한 흐름 채널)은 설계 요구 사항(일반적으로 0.02~0.2mm)에 따라 브레이징 간격을 유지하면서 정확한 상대 위치에 고정되어야 합니다. 부품은 브레이징 후에도 설계된 형상과 치수 정확도를 유지해야 합니다.
2. 고온 변형 저항: 브레이징 온도(일반적으로 용가재의 액상선 온도보다 30~100°C 높음)에서는 가공물의 재료 강도가 감소합니다. 고정 장치는 자중이나 열 응력으로 인해 작업물이 뒤틀리거나 처지거나 붕괴되는 것을 방지할 수 있도록 충분한 지지력을 제공해야 합니다.
3. 공작물/충전재와의 반응 방지: 고정 재료는 고온에서 가공물(예: 스테인리스강, 초합금, 세라믹) 또는 용융된 용가재(예: 은, 구리, 니켈 기반)와 유해한 합금화, 점착 또는 용해를 겪어서는 안 됩니다. 이는 납땜 후 분리 문제나 접합부 오염을 방지합니다.
4. 열팽창 계수 매칭(CTE): 고정 장치와 가공물의 CTE는 가열 또는 냉각 중에 고정 장치가 가공물에 과도한 구속 응력을 가하여 변형이나 균열을 일으키는 것을 방지하기 위해 최대한 가까워야 합니다.
5. 대기 및 열장을 방해하지 않음: 고정 구조는 작업물 표면의 보호 대기 청소 작용을 차단하거나 퍼니스 열장의 균일성을 크게 방해해서는 안 됩니다.
II. 소재 선택의 핵심 포인트
브레이징 고정구의 재료 선택은 성공에 매우 중요합니다.
1. 일반적인 금속 재료:
- 오스테나이트계 스테인리스강: 예: AISI 304, 316. 중저온 브레이징(<900°C)에 사용됩니다. 가격이 저렴하고 가공이 용이합니다.
- 내열강 및 합금: 예: AISI 310(2520), 330, Inconel 600/601. 고온 브레이징(>900°C)에 사용됩니다. 산화 및 크리프 저항성이 우수합니다. 대부분의 고온 납땜(예: 스테인리스강, 초합금)에 가장 먼저 선택됩니다.
- 몰리브덴, 텅스텐: 초고온(>1300°C) 진공 브레이징에 사용됩니다. CTE가 낮지만 쉽게 산화되므로 진공 또는 순수 수소에서만 사용할 수 있습니다.
2. "붙지 않는" 코팅/처리:
- 목적: 고정물과 작업물 사이의 접촉면에 장벽을 적용하여 고온 점착을 방지합니다.
- 방법:
01. 스프레이 : 플라즈마 스프레이 알루미나, 지르코니아 코팅.
02. 증착 : CVD (Chemical Vapor Deposition) 질화붕소 코팅.
03. 페이스트 : 이트리아 또는 질화붕소 기반의 접착 방지 페이스트를 적용합니다.
3. 핵심 선택 원칙:
- 고정 장치의 최대 사용 온도는 브레이징 온도보다 상당히 높아야 합니다.
- 고정물 재료와 공작물 재료는 브레이징 온도에서 저융점 공융 물질을 형성해서는 안 됩니다.
- 공작물과 일치하는 CTE를 가진 재료를 선호하십시오.
III. 적용 사례
일반적인 응용 분야:
- 플레이트-핀 열교환기: 열 사이클 전체에서 모든 레이어 사이의 긴밀한 접촉을 유지하려면 다층 압력 플레이트, 측면 플레이트 및 고강도 볼트로 구성된 대규모 클램핑 시스템이 필요합니다.
- 항공 엔진 블레이드/고정자: 정밀 주조 또는 가공된 초합금 지그를 사용하여 수십 또는 수백 개의 블레이드를 정확하게 배치합니다.
- 전자 장치(진공 브레이징): 몰리브덴, 흑연 또는 세라믹으로 만들어진 정밀 트레이를 사용하여 마이크로파 부품, 전력 모듈 등을 배치합니다.
Wuxi Junteng Fanghu Alloy Technology Co., Ltd.(FH®) 전문 제조 업체입니다 열처리 설비 산업용로용 내열합금 부품 등이 있습니다.
재료 등급표:
| 내열강 | |||||||||||||
| / | GB | DIN | ASTM | JIS | 화학성분(%) | 최대 작동 온도 | |||||||
| C | 시 | 망 | Cr | 니 | Nb/Cb | 모 | 기타 | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0.30 - 0.50 | ≤2.00 | ≤1.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | ≤0.50 | - | 1050℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 19.00 - 23.00 | 8.00 - 12.00 | - | ≤0.50 | - | 950℃ |
| 3 | ZG30Cr28Ni10 | - | 그는 | SCH17 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | 허 | SCH13 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | ≤0.50 | - | 1050℃ |
| 5 | ZG30Cr28Ni16 | - | 안녕하세요 | SCH18 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | 홍콩 | SCH21 | 0.30 - 0.50 | ≤1.75 | ≤1.50 | 23.00 - 27.00 | 19.00 - 22.00 | - | ≤0.50 | - | 1100℃ |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | HU | SCH20 | 0.35 - 0.75 | ≤2.50 | ≤2.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0.35 - 0.70 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1000℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0.30 - 0.50 | ≤2.00 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0.80 - 1.80 | ≤0.50 | - | 1100℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1.20-1.80 | ≤0.50 | - | 1100℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0.80 - 1.80 | ≤0.50 | - | 1050℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1100℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06 - 0.15 | 0.50 - 1.50 | ≤2.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0.50 - 1.50 | ≤0.50 | - | 1050℃ |
| 15 | ZG45Cr12Ni60 | - | 하드웨어 | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 10.00 - 14.00 | 58.00 - 62.00 | - | - | - | 1100℃ |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 64.00 - 68.00 | - | - | - | 1100℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05 - 0.25 | 0.50 - 1.00 | ≤1.50 | 27.00 - 30.00 | ≤1.00 | ≤0.50 | ≤0.50 | 공동:48.0 - 52.0 | 1200℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25 - 0.35 | 0.50 - 1.50 | 0.50 - 1.50 | 27.00 - 29.00 | - | 1.50 - 2.50 | ≤0.50 | 공동:48.0 - 52.0 | 1200℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35 - 0.55 | 1.00 - 2.00 | ≤1.50 | 27.00 - 30.00 | 47.00 - 50.00 | - | ≤0.50 | W:4.0 - 5.5 | 1200℃ |
FAQ:
Q: 문의는 어떻게 하나요?
A: 1단계, 퍼니스, 작동 온도, 냉각 방법, 퍼니스의 적재 중량 등에 대한 세부 정보를 알려주십시오.
2단계, 3D 도면을 제공하는 것이 더 좋습니다.
3단계, 세부 정보가 충분히 확보되면 그에 따라 제품 도면과 견적을 디자인할 수 있습니다.
Q: 가격은 언제 알 수 있나요?
A: 일반적으로 문의를 받은 후 24시간 이내에 견적을 제시합니다(주말 및 공휴일 제외). 가격이 매우 긴급한 경우 견적을 제공할 수 있도록 이메일을 보내거나 다른 방법으로 문의해 주세요.
Q: 배송은 언제 이루어지나요? /배달 시간은 무엇입니까?
A: -샘플 주문: 전액 지불을 받은 후 35일입니다.
-재고 주문: 대금 전액 수령 후 10일
-OEM 주문: 보증금 수령 후 30일.
Q: 당신의 애프터 서비스는 무엇입니까?
A: 모든 종류의 제품에 대해 1년 보증;
처음으로 결함이 있는 액세서리를 발견한 경우 경험이 풍부한 제조업체로서 다음 주문에서 교체할 수 있는 새 부품을 무료로 제공하므로 품질과 애프터 서비스를 확신할 수 있습니다.
Q: 지불 조건은 무엇입니까?
답: 티/티
지불<=USD10000, 100% 사전에. 지불>USD10000, 50% T/T 사전, 선적 전 잔액.
Q: 배송 방법은 무엇입니까?
A: DHL, UPS, EMS, Fedex, 항공 화물, 해상 화물 또는 기차 화물로 운송됩니다.
