FH®(Wuxi Junteng Fanghu Alloy Technology Co., Ltd.)는 열처리 설비 전문 제조업체입니다.

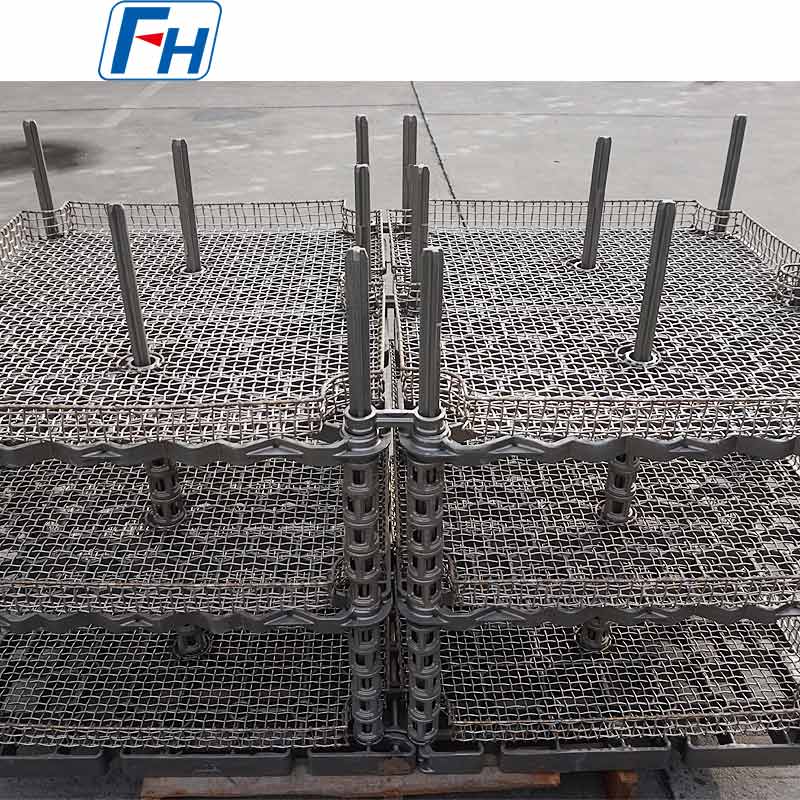

I. 핵심 개념 및 구조 구성
이러한 유형의 고정 장치는 일반적으로 "베이스 트레이 분리형 컨테이너" 어셈블리를 형성하는 두 가지 핵심 구성 요소로 구성됩니다.
1. 표준 트레이 베이스
- 기능: 전체 고정 장치의 기본 모바일 플랫폼 및 핵심 구조 강도 구성 요소 역할을 합니다. 견고한 금속 프레임(일반적으로 RA330과 같은 내열강으로 용접됨)으로 하단에 통합 이동 메커니즘(바퀴 또는 슬라이더)이 있고 가장자리에 밀봉 및 안내 구조가 있으며 상단에 표준화된 위치 지정 및 잠금 인터페이스가 있습니다.
- 특징: 트레이 퍼니스의 트랙, 드라이브 및 씰링 시스템과 완벽하게 호환되며 생산 라인에서 정밀하고 안정적인 순환 이동을 담당합니다.
2. 교환 가능한 메쉬 바구니
- 기능: 공작물을 직접 보관, 분리, 고정하는 용기 역할을 합니다. 내열강선이나 강판메쉬를 용접하여 만든 속이 빈 바구니로 주로 정사각형이나 원형 모양입니다.
- 특징:
01. 높은 공기 투과성 : 메쉬 구조는 열처리 분위기와 담금질 매체가 모든 공작물에 완전하고 균일하게 접촉되도록 보장합니다.
02. 모듈성: 메쉬 바스켓은 포지셔닝 핀, 퀵 릴리스 버클 또는 볼트를 통해 트레이 베이스에 빠르고 정확하게 연결되거나 분리될 수 있습니다.
03. 전문화: 다양한 내부 칸막이와 분리기를 갖춘 맞춤형 메쉬 바스켓은 다양한 작업물의 모양, 크기 및 공정 요구 사항에 따라 설계할 수 있어 단일 트레이의 다목적 사용이 가능합니다.
II. 주요 설계 고려 사항
1. 인터페이스 표준화
- 성공의 열쇠. 트레이 베이스와 모든 메시 바스켓 사이의 기계적 인터페이스(위치 지정 및 잠금)와 호이스팅 인터페이스는 전체 시스템의 호환성을 보장하기 위해 완전히 표준화되어야 합니다.
2. 메쉬 바스켓 구조 최적화
- 강도와 공기 투과성 사이의 균형: 내하력을 확보하면서 개구율을 극대화합니다.
- 공작물 낙하 방지: 가장 작은 작업물의 치수를 기준으로 메쉬 크기를 설계하거나 미세한 메쉬 라이너를 설치하십시오.
- 쉬운 비우기: 가공된 작업물의 편리한 배출을 위해 개방형 측면 도어 또는 하단 도어를 통합합니다.
3. 재료 선택
- 트레이 베이스: RA330 합금은 고온에서 구조적 강도와 크리프 저항성을 보장합니다.
- 메쉬 바구니: AISI 314, 310S 또는 RA330 와이어/플레이트. 온도, 분위기 및 부하 요구 사항을 기준으로 재료를 선택하십시오. 선택한 재료는 우수한 산화 및 변형 저항성을 나타내야 합니다.
III. 일반적인 애플리케이션 시나리오
이러한 유형의 고정 장치는 특히 다음과 같은 대용량, 중소 규모, 규칙적인 모양 또는 대량 로드가 가능한 구성 요소에 적합합니다.
- 자동차 산업: 패스너(볼트, 너트), 개스킷, 피니언, 밸브 시트.
- 베어링 산업: 롤러, 케이지, 중소형 베어링 링.
- 일반 기계 산업: 표준 부품, 피벗 핀, 체인 플레이트.
- 공정 유형: 침탄, 침탄질화, 담금질, 템퍼링 및 세척을 포함한 전체 공정 응용 분야.
IV. 요약
트레이 메쉬 바스켓 고정 장치는 트레이 퍼니스 기술 개념의 필수적인 확장입니다. 이는 "물류와 프로세스"를 분리합니다. 베이스는 정확한 물류를 담당하고 메시 바스켓은 프로세스 관련 적재를 담당합니다. 이 설계는 다음을 달성합니다.
- 생산 주기 시간의 궁극적인 단축
- 제품 전환 시 최고의 유연성
- 열처리 품질의 안정적인 보장
- 설비의 총 소유 비용(TCO)이 크게 절감됩니다.
이는 단순한 고정 장치가 아니라 "트레이 용광로를 중심으로 구축된 유연한 생산 자재 처리 시스템"의 핵심 캐리어입니다. 이 설비를 채택한다는 것은 기업이 효율적인 스마트 제조를 향한 중요한 단계인 체계적인 모듈식 사고방식으로 열처리 생산 라인을 운영하기로 선택한다는 것을 의미합니다.
Wuxi Junteng Fanghu Alloy Technology Co., Ltd.(FH®)는 산업용 용광로용 열처리 설비 및 내열 합금 부품 전문 제조업체입니다. .
재료 등급표:
| 내열강 | |||||||||||||
| / | GB | DIN | ASTM | JIS | 화학성분(%) | 최대 작동 온도 | |||||||
| C | 시 | 망 | Cr | 니 | Nb/Cb | 모 | 기타 | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0.30 - 0.50 | ≤2.00 | ≤1.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | ≤0.50 | - | 1050℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 19.00 - 23.00 | 8.00 - 12.00 | - | ≤0.50 | - | 950℃ |
| 3 | ZG30Cr28Ni10 | - | 그는 | SCH17 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | 허 | SCH13 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | ≤0.50 | - | 1050℃ |
| 5 | ZG30Cr28Ni16 | - | 안녕하세요 | SCH18 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | 홍콩 | SCH21 | 0.30 - 0.50 | ≤1.75 | ≤1.50 | 23.00 - 27.00 | 19.00 - 22.00 | - | ≤0.50 | - | 1100℃ |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | HU | SCH20 | 0.35 - 0.75 | ≤2.50 | ≤2.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0.35 - 0.70 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1000℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0.30 - 0.50 | ≤2.00 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0.80 - 1.80 | ≤0.50 | - | 1100℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1.20-1.80 | ≤0.50 | - | 1100℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0.80 - 1.80 | ≤0.50 | - | 1050℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1100℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06 - 0.15 | 0.50 - 1.50 | ≤2.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0.50 - 1.50 | ≤0.50 | - | 1050℃ |
| 15 | ZG45Cr12Ni60 | - | 하드웨어 | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 10.00 - 14.00 | 58.00 - 62.00 | - | - | - | 1100℃ |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 64.00 - 68.00 | - | - | - | 1100℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05 - 0.25 | 0.50 - 1.00 | ≤1.50 | 27.00 - 30.00 | ≤1.00 | ≤0.50 | ≤0.50 | 공동:48.0 - 52.0 | 1200℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25 - 0.35 | 0.50 - 1.50 | 0.50 - 1.50 | 27.00 - 29.00 | - | 1.50 - 2.50 | ≤0.50 | 공동:48.0 - 52.0 | 1200℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35 - 0.55 | 1.00 - 2.00 | ≤1.50 | 27.00 - 30.00 | 47.00 - 50.00 | - | ≤0.50 | W:4.0 - 5.5 | 1200℃ |
FAQ:
Q: 문의는 어떻게 하나요?
A: 1단계, 퍼니스, 작동 온도, 냉각 방법, 퍼니스의 적재 중량 등에 대한 세부 정보를 알려주십시오.
2단계, 3D 도면을 제공하는 것이 더 좋습니다.
3단계, 세부 정보가 충분히 확보되면 그에 따라 제품 도면과 견적을 디자인할 수 있습니다.
Q: 가격은 언제 알 수 있나요?
A: 일반적으로 문의를 받은 후 24시간 이내에 견적을 제시합니다(주말 및 공휴일 제외). 가격이 매우 긴급한 경우 견적을 제공할 수 있도록 이메일을 보내거나 다른 방법으로 문의해 주세요.
Q: 배송은 언제 이루어지나요? /배달 시간은 무엇입니까?
A: -샘플 주문: 전액 지불을 받은 후 35일입니다.
-재고 주문: 대금 전액 수령 후 10일
-OEM 주문: 보증금 수령 후 30일.
Q: 당신의 애프터 서비스는 무엇입니까?
A: 모든 종류의 제품에 대해 1년 보증;
처음으로 결함이 있는 액세서리를 발견한 경우 경험이 풍부한 제조업체로서 다음 주문에서 교체할 수 있는 새 부품을 무료로 제공하므로 품질과 애프터 서비스를 확신할 수 있습니다.
Q: 지불 조건은 무엇입니까?
답: 티/티
지불<=USD10000, 100% 사전에. 지불>USD10000, 50% T/T 사전, 선적 전 잔액.
Q: 배송 방법은 무엇입니까?
A: DHL, UPS, EMS, Fedex, 항공 화물, 해상 화물 또는 기차 화물로 운송됩니다.
