FH® 웰형 퍼니스 베이스 트레이
주요 이점
- 중하중 지지력
강화된 리브 구조와 전략적으로 배치된 지지대 덕분에 무게가 고르게 분산됩니다. 중앙이 처지지 않고 높은 부품 스택이나 여러 바스켓을 지지합니다. - 높은 크리프 강도 소재
1.4849, 310S 또는 1.4828 내열 합금은 850~1050°C에서 치수 안정성을 유지하며 수백 번의 사이클 동안 점진적인 변형이 없습니다. - 가스 순환 최적화
올려진 다리는 트레이와 퍼니스 바닥 사이에 틈을 만들어 균일한 가열을 위해 뜨거운 가스나 대기가 가장 낮은 층 아래로 흐를 수 있도록 합니다. - 침탄방지/질화방지
고규소 합금(1.4849 / 1.4828)은 탄소 및 질소 침투에 저항하여 공격적인 대기에서 사용 수명을 연장합니다. - 맞춤형 모양 및 크기
원형 또는 직사각형 – 퍼니스 내부 직경 또는 치수에 정확하게 일치합니다. 큰 직경을 위한 분할 옵션.
기술 사양
| 매개변수 | 가치 |
| 일반적인 재료 | 1.4849, 310S, 1.4828(고객 지정) |
| 최대. 지속적인 온도 | 1050°C(1.4849) / 950°C(310S) / 1000°C(1.4828) |
| 모양 | 원형(표준) 또는 직사각형 |
| 지지대 높이 | 50 – 200mm(맞춤형) |
| 그리드 패턴 | 개방형 그리드 / 천공판 / 주조 고체 |
| 최대. 부하 | 500~3000kg(설계에 따라 다름) |
| 제작 | 정밀 용접 또는 인베스트먼트 주조 |
| 표준 직경 | 600mm, 800mm, 1000mm, 1200mm(맞춤형 가능) |
| 예상 서비스 수명 | 300 – 600 사이클(재료 및 분위기에 따라 다름) |
| 모든 FH® 열처리 베이스 트레이에는 재료 테스트 인증서(MTC)가 포함되어 있습니다. | |
FH® Well-type Furnace 베이스 트레이를 선택하는 이유는 무엇입니까?
1. 전체 부하의 기초
기본 트레이는 그 위의 모든 것을 지원합니다. 처지거나 깨지거나 실패하면 전체 배치가 손상됩니다. 부품이 기울어지고 바구니가 묶일 수 있으며 가열이 고르지 않게 됩니다. FH® 기본 트레이는 이 중요한 역할을 위해 특별히 설계되었습니다.
2. 재료 선택 가이드
| 소재 | 최대 온도 | 최고의 대상 |
| 310S | 950°C | 일반침탄/경화, 중하중 |
| 1.4828 | 1000°C | 더 높은 온도 어닐링, 우수한 내침탄성 |
| 1.4849 | 1050°C | 무거운 하중, 긴 사이클, 공격적인 침탄 분위기 |
| 캐스트 니 베이스 | 1100°C | 극한 조건(특별 주문) |
3. 중요한 디자인 기능
| 특징 | 혜택 |
| 강화된 리브 밑면 | 무거운 하중에 따른 중심 처짐 방지 |
| 올려진 지지대 | 바닥층 아래로 가스 흐름을 허용 – 균일한 가열 |
| 매끄러운 윗면 | 바구니를 쌓을 수 있는 안정적인 베이스 |
| 둥근 모서리(직사각형) | 스트레스 집중 감소 |
| 분할된 구조(대구경) | 상단 개방을 통한 간편한 설치 |
| 사전 산화된 표면 | 보호 산화물 층 형성 – 스케일링 감소 |
4. 침탄방지 = 수명 연장
- 침탄로에서 탄소는 일반 트레이에 침투하여 부서집니다. FH®는 다음을 사용합니다:
- 고규소 합금(1.4828, 1.4849) - 규소는 탄소 확산에 대한 장벽을 형성합니다.
- 전산화 처리 - 안정적인 Cr₂O₃ / 시O2 층 생성
- 매끄러운 표면 - 탄소 접착 및 그을음 축적을 줄입니다.
응용
- 웰형/피트 침탄로
- 웰형 어닐링로
- 웰형 템퍼링로(중고온)
- 웰형 가스 질화로(310S 또는 1.4849 포함)
- 부품: 대형 기어, 샤프트, 링, 다이, 툴링, 긴 튜브, 무거운 주조물
재료 등급표:
| 내열강 | |||||||||||||
| / | GB | DIN | ASTM | JIS | 화학성분(%) | 최대 작동 온도 | |||||||
| C | Si | 망 | Cr | Ni | Nb/Cb | 모 | 기타 | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0.30 - 0.50 | ≤2.00 | ≤1.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | ≤0.50 | - | 1050℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 19.00 - 23.00 | 8.00 - 12.00 | - | ≤0.50 | - | 950℃ |
| 3 | ZG30Cr28Ni10 | - | 그는 | SCH17 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | 허 | SCH13 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | ≤0.50 | - | 1050℃ |
| 5 | ZG30Cr28Ni16 | - | 안녕하세요 | SCH18 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | 홍콩 | SCH21 | 0.30 - 0.50 | ≤1.75 | ≤1.50 | 23.00 - 27.00 | 19.00 - 22.00 | - | ≤0.50 | - | 1100℃ |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | HU | SCH20 | 0.35 - 0.75 | ≤2.50 | ≤2.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0.35 - 0.70 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1000℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0.30 - 0.50 | ≤2.00 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0.80 - 1.80 | ≤0.50 | - | 1100℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1.20-1.80 | ≤0.50 | - | 1100℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0.80 - 1.80 | ≤0.50 | - | 1050℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1100℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06 - 0.15 | 0.50 - 1.50 | ≤2.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0.50 - 1.50 | ≤0.50 | - | 1050℃ |
| 15 | ZG45Cr12Ni60 | - | 하드웨어 | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 10.00 - 14.00 | 58.00 - 62.00 | - | - | - | 1100℃ |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 64.00 - 68.00 | - | - | - | 1100℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05 - 0.25 | 0.50 - 1.00 | ≤1.50 | 27.00 - 30.00 | ≤1.00 | ≤0.50 | ≤0.50 | 공동:48.0 - 52.0 | 1200℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25 - 0.35 | 0.50 - 1.50 | 0.50 - 1.50 | 27.00 - 29.00 | - | 1.50 - 2.50 | ≤0.50 | 공동:48.0 - 52.0 | 1200℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35 - 0.55 | 1.00 - 2.00 | ≤1.50 | 27.00 - 30.00 | 47.00 - 50.00 | - | ≤0.50 | W:4.0 - 5.5 | 1200℃ |

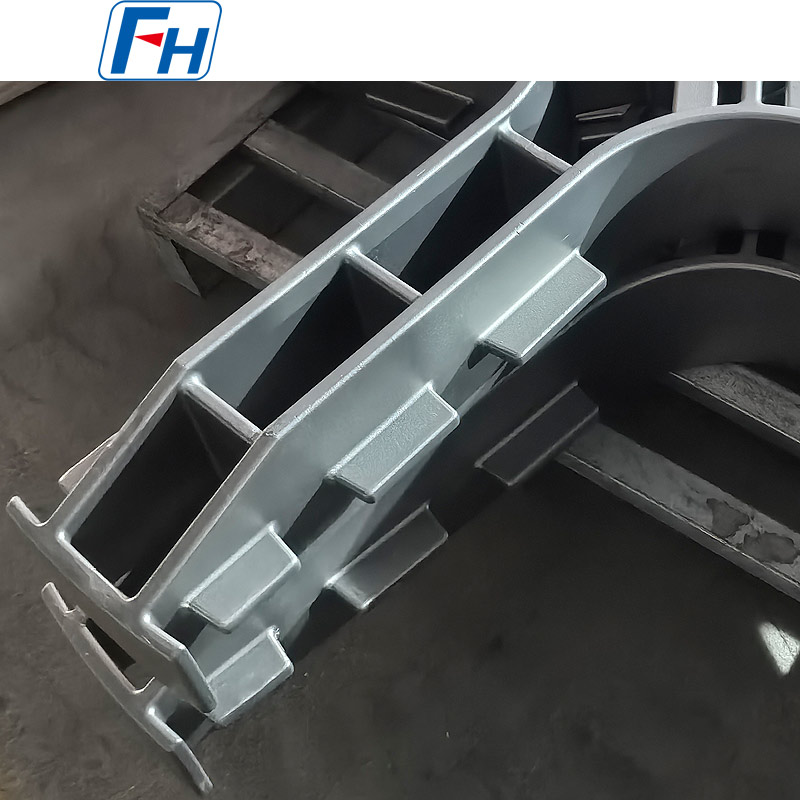

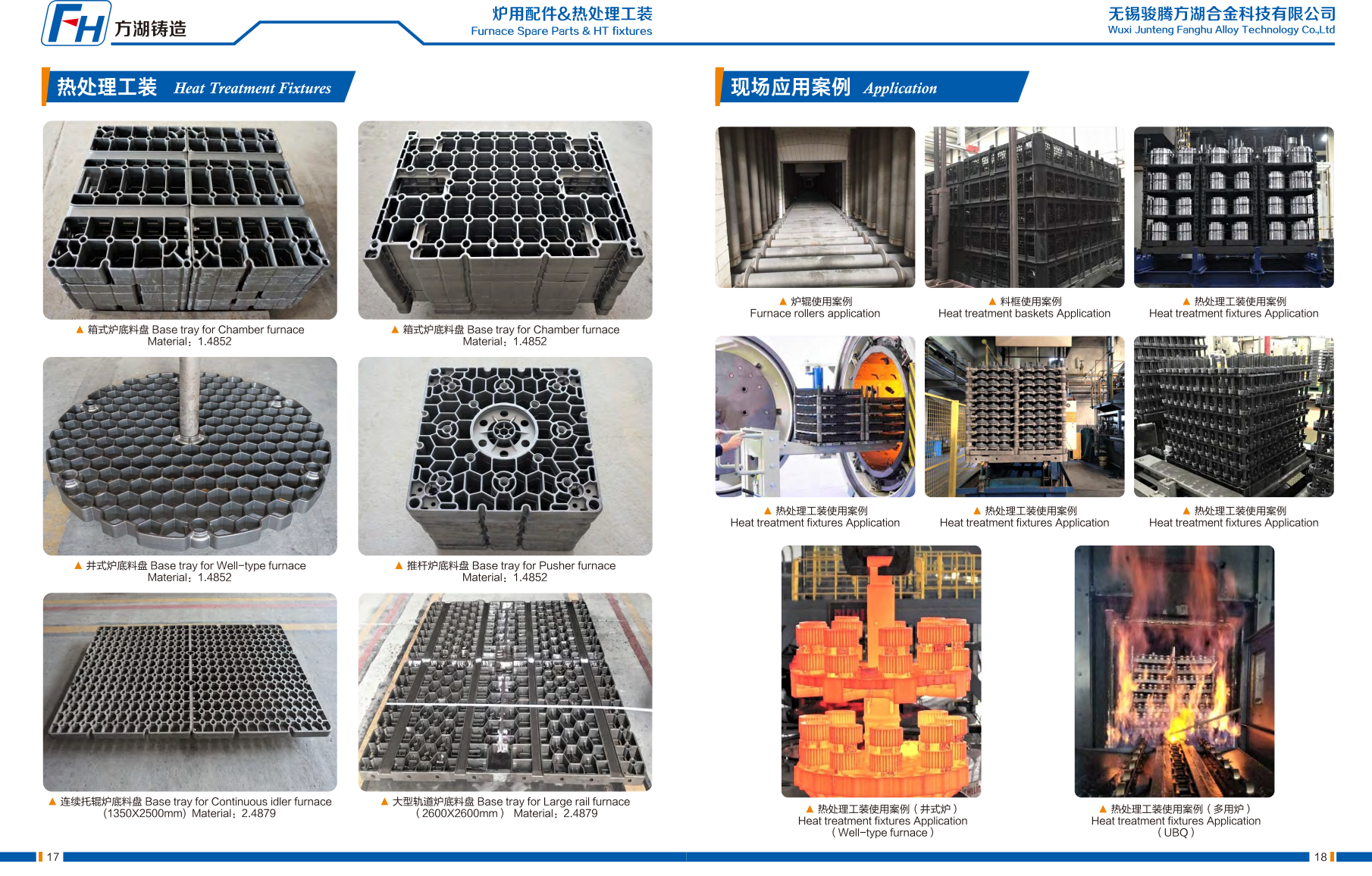

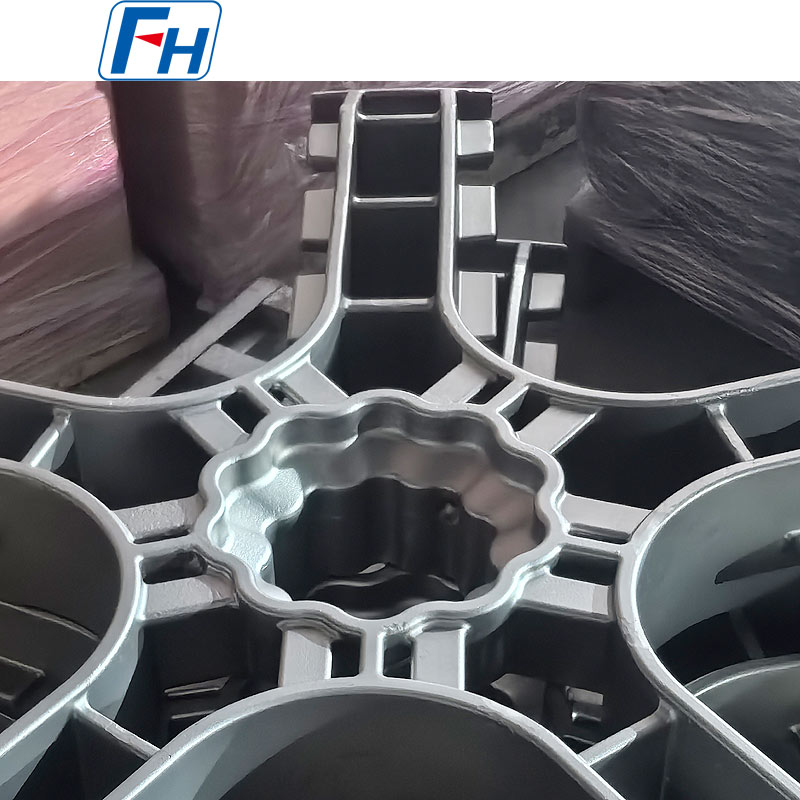

FH® 열처리 베이스 트레이 정품 사진
주문과정
- 로 내경(또는 길이×너비) 및 깊이 제공
- 최대 적재 중량 및 작동 온도 공유
- 분위기 지정(공기, 침탄, 엔도가스, 질소, 암모니아)
- FH®는 소재 등급, 그리드 패턴, 발 높이, 리브 레이아웃을 제안합니다.
- 생산: 영업일 기준 10~20일
- 배송 내용: MTC, 평탄도 검사 보고서, 설치 가이드
FAQ:
Q1: 웰형 퍼니스에 특수 베이스 트레이가 필요한 이유는 무엇입니까? 그냥 화로 바닥에 일반 바구니를 사용하면 안 되나요?
A: 화로 바닥에 직접 바스켓을 놓으면 바닥층 아래의 가스 순환이 차단되어 가열이 고르지 않게 됩니다. 또한 작은 접촉 면적에 모든 무게를 집중시킵니다. FH® 베이스 트레이는 가스 흐름을 위한 올려진 발과 무거운 하중을 고르게 분산시키는 강화된 리브를 갖추고 있어 고르지 않은 가열과 조기 트레이 고장을 방지합니다.
Q2: 930°C, 총 하중 1200kg의 웰형 침탄로에 권장되는 재료는 무엇입니까?
A: 1.4849가 권장 사항입니다. 930°C의 고하중에 대해 최고의 크리프 강도와 침탄 방지 기능을 제공합니다. 예상 사용 수명: 400~600사이클. 310S는 해당 부하와 온도에서 경계선에 있습니다. 150~200사이클 후에 처짐이 예상됩니다. 우리는 귀하의 결정에 도움이 되는 수명주기 비용 분석을 제공할 수 있습니다.
Q3: 베이스 트레이를 어떻게 청소하고 관리하나요?
A: 100~150사이클마다 예정된 종료 중에 트레이를 제거하고 가볍게 비드 분사(유리 비드, 0.3MPa 이하)하여 탄소 그을음과 느슨한 스케일을 제거합니다. 평평한 표면에서 평탄도를 확인하십시오. 처짐이 1000mm에서 5mm를 초과하는 경우 교체 또는 수리를 고려하십시오. 열로 망치질하거나 곧게 펴지 마십시오. 균열이 발생하는 응력 지점이 발생합니다.
Q4: 제가 사용하는 우물형로는 직경이 1400mm입니다. 일체형 베이스 트레이를 만들 수 있나요?
A: 직경이 1000mm를 초과하는 경우 일반적으로 분할 설계(3~4개의 연동 부품)를 권장합니다. 퍼니스에 들어가지 않고도 상단 개구부를 통해 세그먼트를 설치하는 것이 더 쉽습니다. 또한 단일 대형 부품보다 열팽창을 더 잘 처리합니다. 예, 귀하의 퍼니스가 측면 또는 바닥 접근을 허용하는 경우 일체형으로도 제작할 수 있습니다. 접근 방법을 확인하십시오.
Q5: 이 베이스 트레이를 웰형 가스 질화로에 사용할 수 있나요?
답: 그렇습니다. 가스 질화(500~580°C)의 경우 310S 또는 1.4849를 권장합니다. 둘 다 낮은 등급보다 질화 취성에 더 잘 저항합니다. 모든 스테인리스 스틸 트레이는 시간이 지남에 따라 표면 질화물 층이 형성됩니다. 50~80회 주기마다 정기적으로 청소하는 것이 좋습니다. 이온(플라즈마) 질화의 경우 아크 발생을 줄이기 위해 매끄러운 표면과 둥근 모서리를 권장합니다.
Q6: 보증은 무엇이며 재료 인증서를 제공합니까?
A: 제조 결함(용접 균열, 주조 결함, 재료 결함)에 대해 12개월입니다. 정상적인 크리프, 표면 침탄/질화 및 점진적 처짐은 정상적인 마모로 간주되며 적용되지 않습니다. 모든 베이스 트레이에는 완전한 추적성을 위해 재료 테스트 인증서(MTC)가 함께 제공됩니다. 요청 시 용접 검사 보고서를 받아보실 수 있습니다.
