FH® 방사형 튜브 - 고성능 전기로 구성요소

제품개요
FH® Radiant Tube는 산업용 용광로 및 열처리 시스템용으로 설계된 고품질의 내구성이 뛰어난 구성품입니다. 최대 열 효율, 긴 서비스 수명 및 안정적인 작동을 위해 설계된 FH® 복사 튜브는 자동차, 항공우주, 철강 및 야금 산업에서 사용되는 천연 가스, 수소 또는 기타 산업용 가스 연소로에 이상적입니다.

프리미엄 고온 합금과 코발트 기반 초합금으로 제조된 FH® 방사 튜브는 산화, 침탄 및 열 피로에 대한 탁월한 저항성을 제공하므로 지속적인 고온 작동에 적합합니다.

주요 특징

탁월한 고온 성능
FH® 방사 튜브는 최대 1200°C의 연속 용광로 온도를 견딜 수 있도록 설계되어 열악한 조건에서도 구조적 무결성을 유지합니다.
우수한 산화 및 침탄 저항성
스케일링, 산화 및 침탄에 저항하여 작동 수명을 연장하는 프리미엄 내열 합금으로 제작되었습니다.
효율적인 열 전달
최적화된 설계로 균일한 열 분포가 보장되어 용광로 효율성이 향상되고 에너지 소비가 절감됩니다.
내구성이 뛰어나고 안정적인 구조
견고한 소재와 정밀 제조로 반복되는 열 사이클에서도 장기적인 내구성을 제공합니다.
맞춤형 솔루션
다양한 길이, 직경, 벽 두께 및 재료로 제공되어 다양한 가열로 유형 및 산업 응용 분야에 적합합니다.

응용
FH® 방사형 튜브는 다음 분야에서 널리 사용됩니다.

가스 연소 산업용 용광로
어닐링, 침탄, 템퍼링 라인
연속 및 배치로 시스템
자동차 및 항공우주 부품 열처리
철강 및 합금 가공
정밀 엔지니어링 및 야금 산업

FH® 방사형 튜브를 선택하는 이유는 무엇입니까?

높은 열 효율
최적화된 튜브 설계로 효율적인 열 전달과 에너지 절약이 보장됩니다.
긴 서비스 수명
산화, 침탄 및 열 피로에 대한 탁월한 저항성은 유지 관리 및 교체 빈도를 줄여줍니다.
안정적인 용광로 성능
균일한 열처리 결과를 위해 일관된 열 성능을 유지합니다.
맞춤형 엔지니어링 지원
FH®는 용광로 치수, 연료 유형 및 생산 요구 사항에 맞게 완전히 맞춤화 가능한 튜브를 제공합니다.
글로벌 산업 제조업체의 신뢰를 받는
FH® 복사 튜브는 유럽과 북미 전역의 주요 열처리 및 제조 시설에서 사용됩니다.

재료 등급표

내열강
/	GB	DIN	ASTM	JIS	화학성분(%)								최대 작동 온도
/	GB	DIN	ASTM	JIS	C	시	망	Cr	니	Nb/Cb	모	기타	최대 작동 온도
1	ZG40Cr27Ni4	1.4823	HD	SCH11	0.30 - 0.50	≤2.00	≤1.00	24.00 - 28.00	4.00 - 6.00	-	≤0.50	-	1050℃
2	ZG40Cr22Ni10	1.4826	HF	SCH12	0.30 - 0.50	1.00 - 2.50	≤2.00	19.00 - 23.00	8.00 - 12.00	-	≤0.50	-	950℃
3	ZG30Cr28Ni10	-	그는	SCH17	0.20 - 0.50	≤2.00	≤2.00	26.00 - 30.00	8.00 - 11.00	-	-	-	1050℃
4	ZG40Cr25Ni12	1.4837	허	SCH13	0.30 - 0.50	1.00 - 2.50	≤2.00	24.00 - 27.00	11.00 - 14.00	-	≤0.50	-	1050℃
5	ZG30Cr28Ni16	-	안녕하세요	SCH18	0.20 - 0.50	≤2.00	≤2.00	26.00 - 30.00	14.00 - 18.00	-	-	-	1100℃
6	ZG40Cr25Ni20Si2	1.4848	홍콩	SCH21	0.30 - 0.50	≤1.75	≤1.50	23.00 - 27.00	19.00 - 22.00	-	≤0.50	-	1100℃
7	ZG30Cr20Ni25	-	HN	SCH19	0.20 - 0.50	≤2.00	≤2.00	19.00 - 23.00	23.00 - 27.00	-	-	-	1100℃
8	ZG40Cr19Ni39	1.4865	HU	SCH20	0.35 - 0.75	≤2.50	≤2.00	17.00 - 21.00	37.00 - 41.00	-	-	-	1020℃
9	ZG40Cr15Ni35	1.4806	HT	SCH15	0.35 - 0.70	≤2.00	≤2.00	15.00 - 19.00	33.00 - 37.00	-	≤0.50	-	1000℃
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0.30 - 0.50	≤2.00	≤2.00	24.00 - 28.00	33.00 - 37.00	0.80 - 1.80	≤0.50	-	1100℃
11	ZG40Cr19Ni39Nb	1.4849	-	-	0.30 - 0.50	1.00 - 2.50	≤2.00	18.00 - 21.00	36.00 - 39.00	1.20-1.80	≤0.50	-	1100℃
12	ZG40Cr24Ni24Nb	1.4855	-	-	0.30 - 0.50	1.00 - 2.50	≤2.00	23.00 - 25.00	23.00 - 25.00	0.80 - 1.80	≤0.50	-	1050℃
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0.35 - 0.50	1.00 - 2.50	≤2.00	24.00 - 28.00	33.00 - 37.00	-	≤0.50	-	1100℃
14	ZG1Cr20Ni32Nb	1.4859	-	-	0.06 - 0.15	0.50 - 1.50	≤2.00	19.00 - 21.00	31.00 - 33.00	0.50 - 1.50	≤0.50	-	1050℃
15	ZG45Cr12Ni60	-	하드웨어	-	0.35 - 0.75	≤2.00	≤2.00	10.00 - 14.00	58.00 - 62.00	-	-	-	1100℃
16	ZG45Cr18Ni66	-	HX	-	0.35 - 0.75	≤2.00	≤2.00	15.00 - 19.00	64.00 - 68.00	-	-	-	1100℃
17	ZG1Cr28Co50	2.4778	-	-	0.05 - 0.25	0.50 - 1.00	≤1.50	27.00 - 30.00	≤1.00	≤0.50	≤0.50	공동:48.0 - 52.0	1200℃
18	ZG30Cr28Co50Nb	2.4779	-	-	0.25 - 0.35	0.50 - 1.50	0.50 - 1.50	27.00 - 29.00	-	1.50 - 2.50	≤0.50	공동:48.0 - 52.0	1200℃
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0.35 - 0.55	1.00 - 2.00	≤1.50	27.00 - 30.00	47.00 - 50.00	-	≤0.50	W:4.0 - 5.5	1200℃

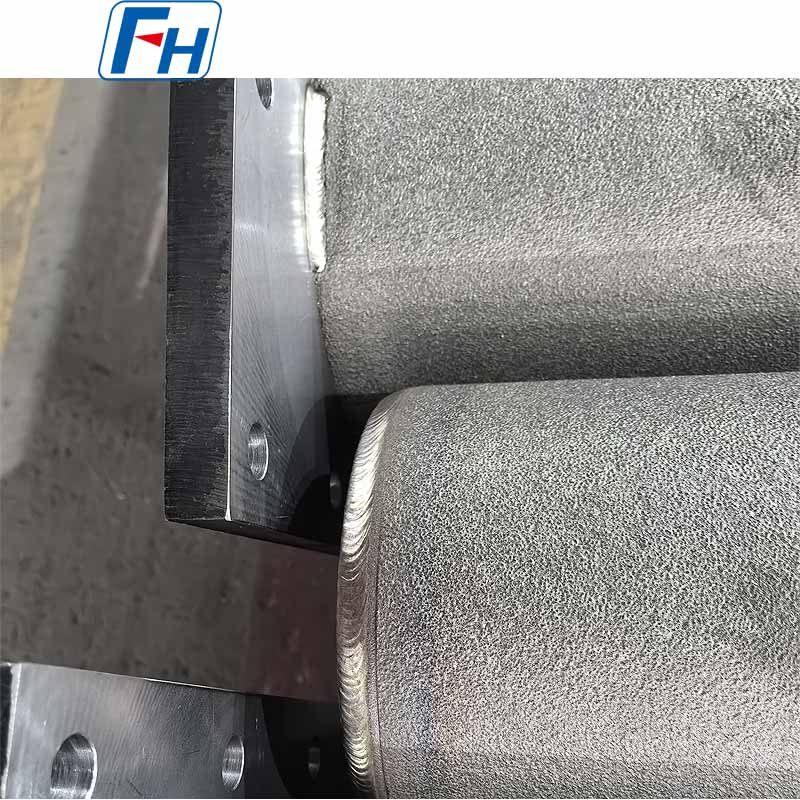

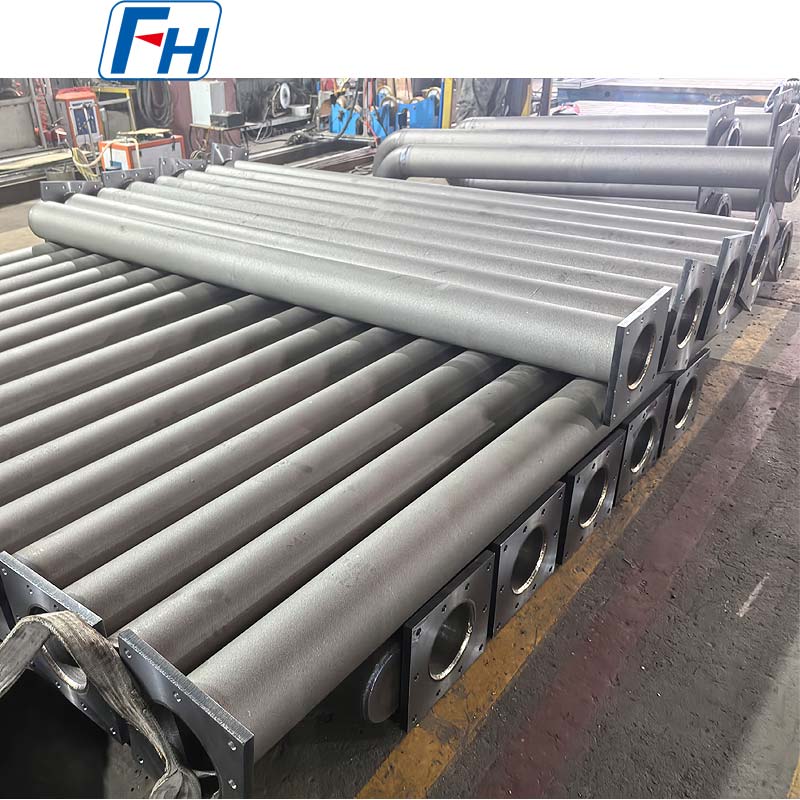

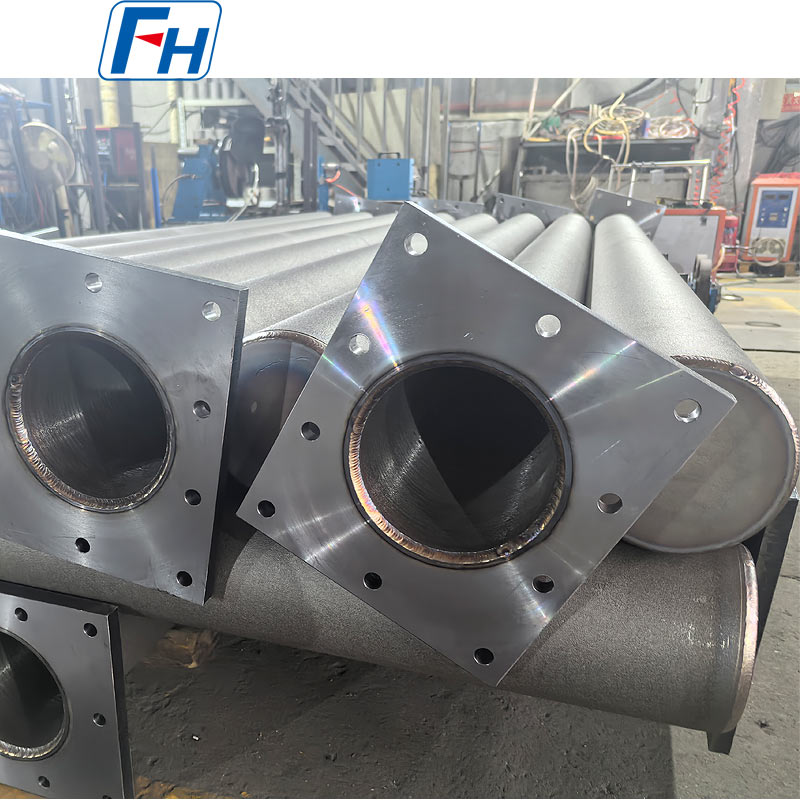

FH® 방사 튜브의 정품 사진

FAQ

Q: FH® 래디언트 튜브는 어떤 퍼니스 유형에 적합합니까?
A: FH® 복사 튜브는 가스 연소, 연속, 배치, 어닐링 및 열처리로에서 널리 사용됩니다.

Q: FH® 방사 튜브에는 어떤 재료를 사용할 수 있습니까?
A: 당사는 다양한 용광로 환경 및 온도에 맞는 내열 합금강 및 HR25 코발트 기반 초합금 옵션을 제공합니다.

Q: 최대 작동 온도는 얼마입니까?
A: FH® 복사 튜브는 일반적으로 최대 1200°C의 온도에서 지속적으로 작동할 수 있습니다.

Q: FH®는 맞춤형 방사 튜브를 제조할 수 있습니까?
답: 그렇습니다. 우리는 귀하의 퍼니스 사양에 따라 맞춤형 직경, 길이, 벽 두께 및 튜브 디자인을 제공합니다.

Q: FH® 방사 튜브의 장점은 무엇입니까?
A: FH® 복사 튜브는 탁월한 열 전달 효율, 내산화성, 긴 사용 수명, 안정적인 고온 성능을 제공합니다.
