HU U자형 래디언트 튜브 – Ø152.4 × Ø142.8 × 2154.24mm

산업용 용광로용 맞춤형 대구경 방사형 튜브 어셈블리 | FH® 합금
FH® 합금는 산업용로, 열처리로 및 고온 간접 가열 시스템용 HU U자형 복사 튜브를 제조합니다.

이 맞춤형 래디언트 튜브는 HU 내열 합금으로 제작되었으며 튜브 사양은 Ø152.4 × Ø142.8 × 2154.24mm(OD × ID × L)입니다.

대구경 U자형 구조로 콤팩트한 퍼니스 설치 배열을 유지하면서 확장된 복사 가열 표면을 제공합니다. 이 제품은 고온 절연 블록, 장착 베이스 플레이트 및 맞춤형 설치 구성 요소가 포함된 완전한 조립품으로도 제공될 수 있습니다.

FH® Alloy는 고객 도면, 용광로 치수, 작동 조건 및 교체 요구 사항에 따라 OEM 제조를 지원합니다.

제품 사양

U자형 래디언트 튜브 치수
이 방사형 튜브의 주요 사양은 다음과 같습니다.
Ø152.4 × Ø142.8 × 2154.24mm

• OD – 외부 직경: Ø152.4mm

• ID – 내부 직경: Ø142.8 mm

• 공칭 벽 두께: 4.8mm

• L – 길이: 2154.24mm


다음을 포함한 기타 구조적 치수를 사용자 정의할 수 있습니다.

• C – 중심 거리

• H – 전체 높이

• R – U-벤드 반경

• 직선 다리 길이

• 장착 플레이트 치수

• 장착 구멍 위치

• 절연 블록 치수

• 입구/출구 연결 치수


모든 치수는 고객 도면이나 기존 퍼니스 치수에 따라 제작될 수 있습니다.

HU 내열합금
HU는 고온 산업 환경에서 작동하는 부품에 일반적으로 사용되는 고크롬, 고니켈 내열 주조 합금 등급입니다.

방사형 튜브 응용 분야의 경우 HU 재료는 다음과 같은 특성을 제공합니다.

• 좋은 고온 강도

• 좋은 산화 저항

• 장기간 열 노출 시 안정적인 성능

• 반복되는 가열 및 냉각 주기에 대한 적절한 저항성

• 산업용 용광로 적용을 위한 우수한 구조적 안정성


복사관의 실제 서비스 성능은 재료 등급 그 이상에 따라 달라집니다. 작동 온도, 노 분위기, 버너 조건, 열 순환, 튜브 형상 및 노 작동 방식도 고려해야 합니다.

대구경 U자형 구조
외경 Ø152.4 mm의 이 제품은 상당한 복사열 표면을 요구하는 산업용 Furnace 시스템을 위한 상대적으로 큰 U자형 복사관으로 설계되었습니다.
구조는 U-벤드로 연결된 두 개의 긴 평행 튜브 섹션으로 구성됩니다.

이 구성은 다음을 제공합니다.

• 확장된 복사 가열 경로

• 넓은 가열 표면

• 소형 퍼니스 배열

• 안정적인 간접가열

• 유연한 중심 거리 설계

• 다양한 퍼니스 레이아웃에 대한 적응성


단순한 직선 래디언트 튜브에 비해 U자형 디자인은 제한된 설치 공간 내에서 더 긴 열 전달 경로를 허용합니다.

완벽한 절연 및 장착 어셈블리

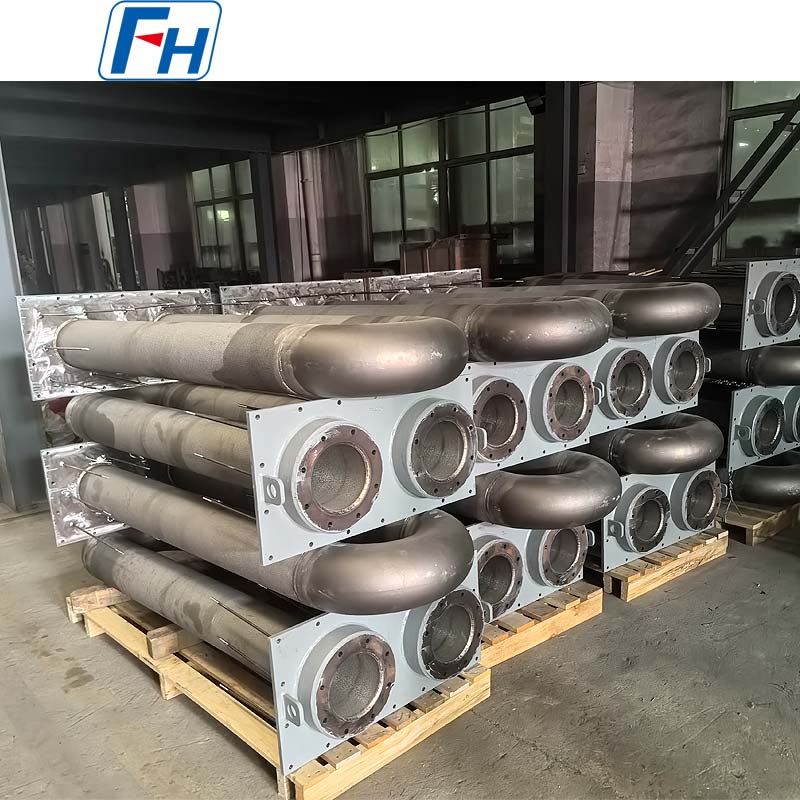

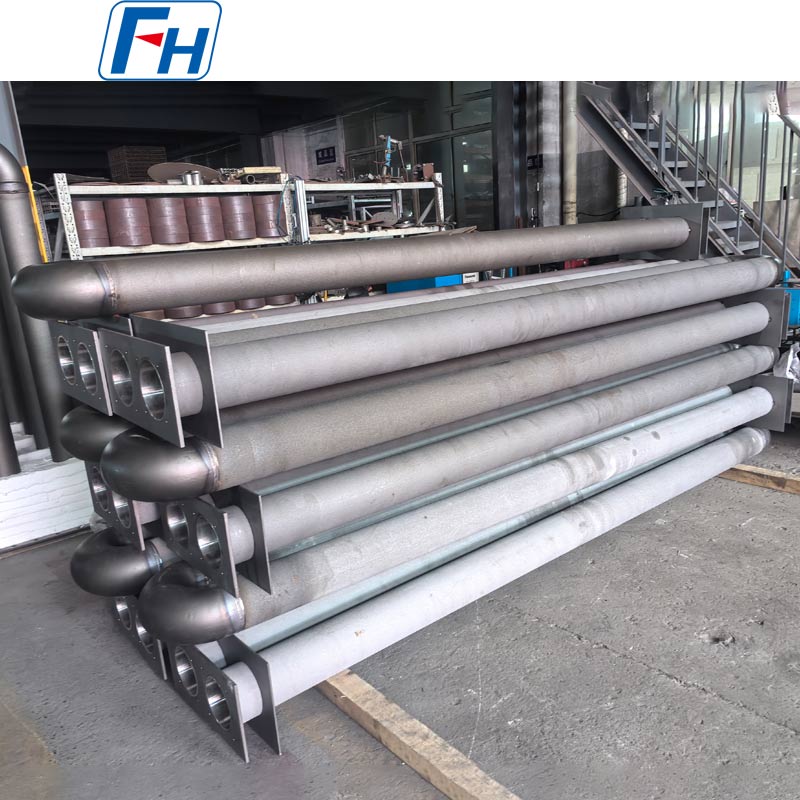

본 제품 구성에 표시된 바와 같이 래디언트 튜브는 고온 절연 블록 및 금속 장착 베이스 플레이트와 함께 공급될 수 있습니다.
이 완전한 어셈블리는 설치 및 교체를 단순화하는 데 도움이 됩니다.

맞춤형 구성요소에는 다음이 포함될 수 있습니다.

• 단열블록 두께

• 절연 블록 치수

• 베이스 플레이트 크기

• 베이스 플레이트 두께

• 장착 구멍 수량

• 장착 구멍 위치

• 튜브 간격

• 지지 구조


용광로 건설업체 및 교체 프로젝트의 경우, FH® Alloy는 노출된 복사관만 공급하는 대신 완전한 조립품을 제공할 수 있습니다.

간접로 가열
U자형 복사관은 가열원이나 연소 가스가 노 작업실과 분리된 상태로 유지되어야 하는 산업용 노에서 널리 사용됩니다.
튜브 내부에서 생성된 열은 튜브 벽을 통해 전달되어 로 부하 쪽으로 방사됩니다.

이 난방 장치는 다음을 제공하는 데 도움이 될 수 있습니다.

• 제어된 로 분위기

• 직접적인 화염 접촉 감소

• 안정적인 열분포

• 더욱 균일한 퍼니스 온도

• 안정적인 연속 가열 성능


일반적인 응용 분야
HU U자형 방사 튜브는 다음 용도로 사용할 수 있습니다.

• 열처리로

• 어닐링로

• 경화로

• 템퍼링로

• 침탄로

• 연속로

• 롤러 노상로

• 보호분위기로

• 철강 가공 라인

• 산업용 난방 장비


이 사양은 고온 간접 가열을 위해 대구경, 긴 U자형 복사관이 필요한 시스템에 특히 적합합니다.

제조공정
기술 도면에 따라 제조 프로세스에는 다음이 포함될 수 있습니다.

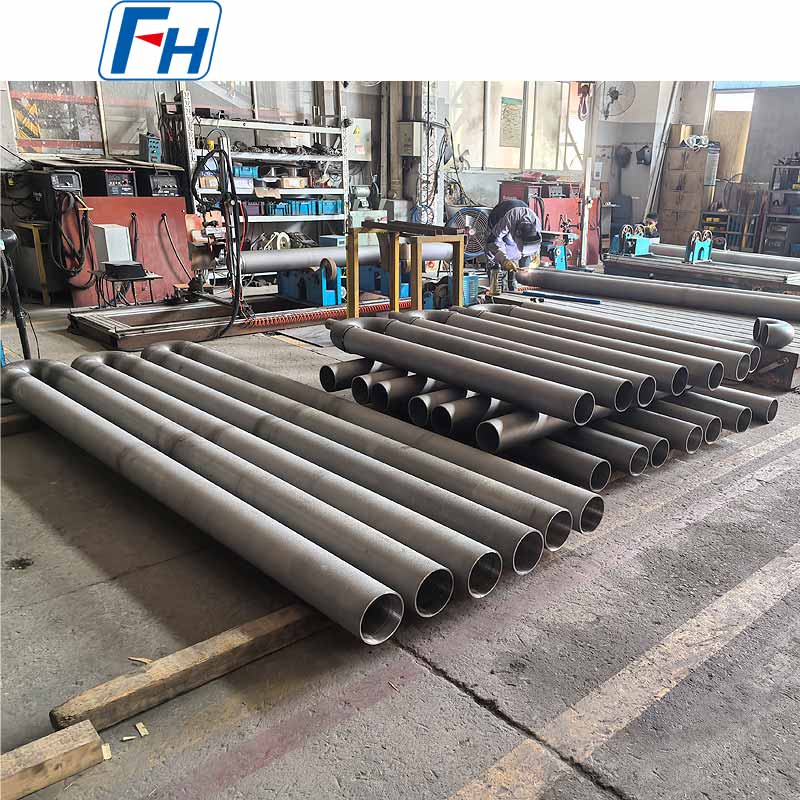

자재 준비 → 튜브 생산 → U-Bend / Elbow 제작 → 조립 → 용접 → 가공 → 마운팅 플레이트 제작 → 절연 조립 → 치수 검사 → 최종 검사

주요 제조 관리에는 다음이 포함됩니다.

• 외부 및 내부 직경

• 벽 두께

• 튜브 직진도

• 중심 거리

• 벤드 지오메트리

• 용접 품질

• 전체 치수

• 장착 플레이트 정렬

• 단열재 조립 맞춤


설치 정렬이 퍼니스 조립 및 서비스 성능에 직접적인 영향을 미치기 때문에 정확한 치수 제어는 2154.24mm 길이의 래디언트 튜브에 특히 중요합니다.

주요 제품 장점
HU 내열합금
까다로운 산업용 가열로 환경을 위해 설계되었습니다.
대형 Ø152.4mm 직경
상당한 복사 가열 표면을 제공합니다.
2154.24mm 튜브 길이
대형 산업용로 설치에 적합합니다.
4.8mm 공칭 벽 두께
지정된 Ø152.4mm OD 및 Ø142.8mm ID에서 계산됩니다.
완전한 조립 공급
절연 블록, 베이스 플레이트 및 장착 부품과 함께 사용할 수 있습니다.
맞춤형 엔지니어링
중심 거리, 굽힘 반경, 장착 구조 및 기타 치수를 맞춤 설정할 수 있습니다.
대체 제조
기존 래디언트 튜브 어셈블리는 도면, 샘플 또는 측정된 치수에 따라 재현될 수 있습니다.

품질 관리
프로젝트 요구 사항에 따라 검사에는 다음이 포함될 수 있습니다.

• 재료 검증

• 화학성분 검사

• 외경검사

• 내경 검사

• 벽 두께 measurement

• 전체 길이 검사

• 중심거리 검사

• 벤드 지오메트리 inspection

• 용접검사

• 장착판 검사

• 최종 조립 검사


추가 검사 요구 사항은 생산 전에 합의될 수 있습니다.

FH® 합금을 선택하는 이유는 무엇입니까?
FH® Alloy는 산업용 용광로 및 열처리 장비를 위한 맞춤형 내열 합금 부품을 전문으로 합니다.

당사의 방사 튜브 제품군에는 다음이 포함됩니다.

• HU U자형 래디언트 튜브

• Cr25Ni35 U자형 방사형 튜브

• P형 방사 튜브

• I형 방사관

• 직선 방사형 튜브

• 가스 연소 방사 튜브

• 특수한 모양의 방사형 튜브

• 맞춤형 방사형 튜브 어셈블리


우리는 또한 용광로 롤러, 원심 주조 튜브, 열처리 설비, 용광로 트레이, 용광로 바스켓 및 기타 맞춤형 용광로 부품을 제조합니다.

견적 요청
정확한 견적을 위해 다음을 제공해 주십시오.

1. 기술 도면

2. 재료 등급

3. 외경

4. 내부 직경 또는 벽 두께

5. 전체 길이

6. 중심 거리

7. U-벤드 반경

8. 장착 플레이트 치수

9. 작동 온도

10. 로 분위기

11. 필요 수량


기술 검토 및 견적을 위해 도면이나 기존 방사 튜브 사양을 FH® Alloy로 보내십시오.

FAQ
Q1: Ø152.4 × Ø142.8 × 2154.24mm U자형 방사 튜브를 제작할 수 있나요?
예. FH® Alloy는 이 HU 방사 튜브 사양을 제조할 수 있으며 퍼니스 설계에 따라 치수를 조정할 수도 있습니다.

Q2: 벽 두께는 얼마입니까?
외경 Ø152.4mm, 내경 Ø142.8mm를 기준으로 공칭 반경 방향 벽 두께는 4.8mm입니다.

Q3: 중심 거리를 맞춤 설정할 수 있나요?
예. 중심 거리, 굽힘 반경, 직선 다리 길이, 전체 높이 및 설치 치수를 모두 맞춤 설정할 수 있습니다.

Q4: 절연 블록과 장착 베이스를 공급할 수 있습니까?
예. 방사형 튜브는 맞춤형 단열 블록, 장착 플레이트 및 관련 설치 구성요소가 포함된 완전한 조립품으로 제공될 수 있습니다.

Q5: HU를 다른 내열합금으로 대체할 수 있나요?
예. 작동 온도, 로 분위기, 열 순환 조건 및 예상 사용 수명에 따라 재료를 선택할 수 있습니다.

Q6: 교체용 방사관을 제작할 수 있나요?
예. 기존 방사관은 기술 도면, 샘플, 사진 또는 측정 치수를 통해 재현할 수 있습니다.
