Cr25Ni35 U자형 방사 튜브 – Ø124 × Ø108 × 1597mm

산업용 용광로용 맞춤형 내열성 방사형 튜브 어셈블리 | FH® 합금
FH® 합금는 산업용 용광로, 열처리 용광로 및 기타 고온 가열 시스템을 위한 Cr25Ni35 U자형 복사 튜브를 제조합니다.

이 맞춤형 U형 래디언트 튜브는 Cr25Ni35 고크롬, 고니켈 내열 합금으로 제조되며 튜브 사양은 Ø124 × Ø108 × 1597mm입니다.

전체 어셈블리에는 단열 블록, 장착 베이스 플레이트 및 맞춤형 설치 구성 요소가 함께 제공될 수 있으므로 새로운 용광로 건설은 물론 기존 방사 튜브 어셈블리의 교체에도 적합합니다.

제품사양

U자형 래디언트 튜브 치수
이 제품의 주요 튜브 사양은 다음과 같습니다.
Ø124 × Ø108 × 1597mm
사용자 정의할 수 있는 일반적인 치수는 다음과 같습니다.

• OD – 튜브 외경

• ID - 튜브 내경

• L – 튜브 길이

• C – 중심 거리

• H – 전체 높이

• R – U-벤드 반경

• 장착 플레이트 치수

• 장착 구멍 위치

• 절연 블록 치수

• 연결 치수


모든 구조적 치수는 고객의 기술 도면, 가열로 레이아웃 또는 기존 샘플에 따라 제작될 수 있습니다.

Cr25Ni35 내열합금
Cr25Ni35는 장기간 고온 서비스에 노출되는 산업용로 부품에 적합한 고Cr, 고Ni 내열 합금입니다.

방사형 튜브 응용 분야의 주요 장점은 다음과 같습니다.

• 우수한 고온 내산화성

• 고온에서 우수한 구조적 안정성

• 용광로 사용에 적합한 강도

• 반복되는 가열 및 냉각 주기에 대한 내성

• 까다로운 산업용 난방 환경에 적합


래디언트 튜브의 실제 사용 수명은 합금 등급뿐만 아니라 다음 요소에 따라 달라집니다.

• 작동 온도

• 로 분위기

• 버너 조건

• 열 순환 주파수

• 튜브 치수

• 용접 품질
  용광로 운전실습


U형 복사난방 구조

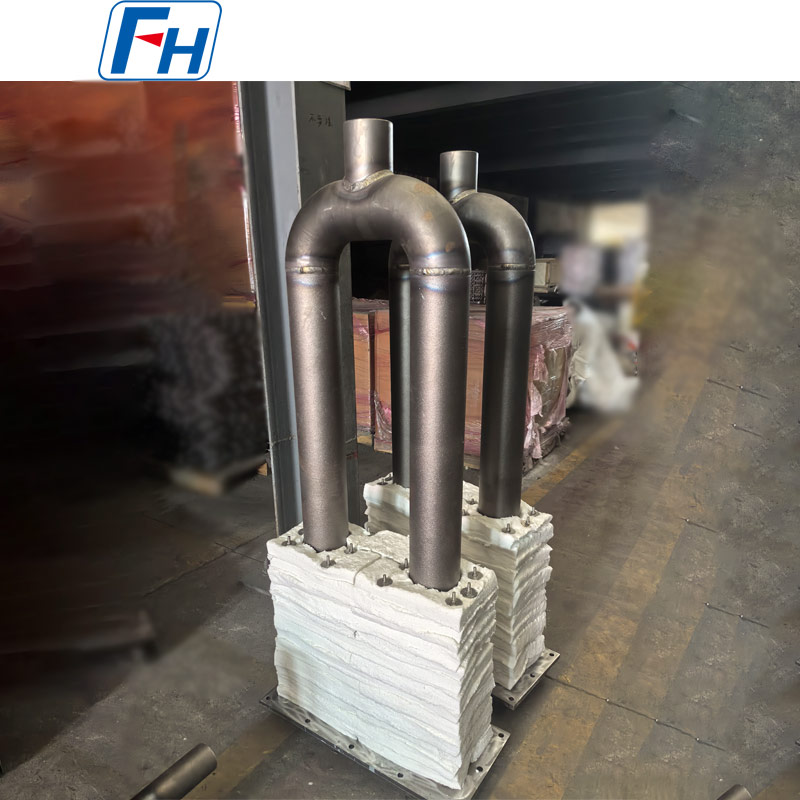

U자형 복사 튜브는 리턴 벤드로 연결된 두 개의 평행한 직선 튜브 섹션으로 구성됩니다.
단순한 직선형 튜브에 비해 이 디자인은 상대적으로 작은 설치 공간을 유지하면서 더 긴 복사 가열 경로를 제공합니다.

주요 이점은 다음과 같습니다.

• 더 큰 복사 가열 표면

• 컴팩트 퍼니스 설치

• 안정적인 간접가열

• 제어된 로 분위기

• 부하와의 직접적인 화염 접촉 감소

• 유연한 중심 거리 맞춤화


이로 인해 U자형 복사관은 다양한 산업용 열처리 및 연속로 시스템에 적합합니다.

절연 블록 및 장착 베이스 어셈블리

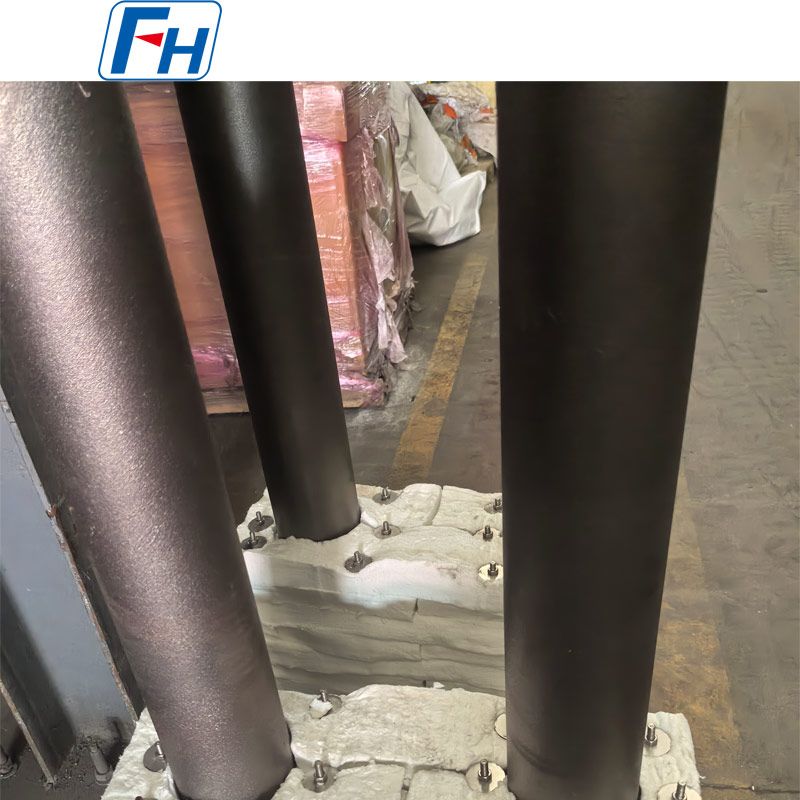

이 제품의 주요 특징은 일체형 단열 블록과 마운팅 베이스 구조입니다.
방사형 튜브는 다음과 함께 공급될 수 있습니다:

• 고온단열블록

• 금속 장착 베이스 플레이트

• 장착 구멍

• 지원 구성요소

• 맞춤형 고정구조


이 완전한 조립은 퍼니스 설치 및 교체를 단순화하는 데 도움이 됩니다.
절연 및 장착 구조는 고객의 퍼니스 개방 및 설치 치수에 따라 맞춤화될 수 있습니다.

간접 가열로용으로 설계됨
U자형 복사관은 연소 과정이 용광로 작업실과 분리되어 있어야 하는 용광로 시스템에 일반적으로 사용됩니다.
열은 복사관 벽을 통해 전달되어 노 부하 쪽으로 복사됩니다.

이 난방 장치는 다음을 제공하는 데 도움이 됩니다.

• 더욱 균일한 온도 분포

• 안정적인 열 전달

• 제어된 로 분위기

• 직접적인 화염 접촉 감소

• 안정적인 연속로 작동


일반적인 응용 분야
Cr25Ni35 U자형 복사 튜브는 다음 용도로 사용할 수 있습니다.

• 열처리로

• 어닐링로

• 경화로

• 템퍼링로

• 침탄로

• 연속로

• 롤러 노상로

• 보호분위기로

• 철강 가공 라인

• 산업용 난방 장비


이는 맞춤형 고온 간접 가열 시스템이 필요한 응용 분야에 특히 적합합니다.

제조공정
도면 및 제품 구조에 따라 생산에는 다음이 포함될 수 있습니다.
자재 준비 → 튜브 생산 → 벤드/엘보우 제작 → 조립 → 용접 → 마운팅 플레이트 제작 → 절연 조립 → 치수 검사 → 최종 검사

주요 생산 관리에는 다음이 포함됩니다.

• 튜브 직경 정확도

• 튜브 직진도

• 중심 거리 정확도

• U-벤드 기하학

• 용접 품질

• 전체 치수

• 장착 플레이트 정렬

• 단열블록 맞춤


이러한 요소는 설치 정확성과 장기적인 서비스 성능에 직접적인 영향을 미칩니다.

주요 제품 장점
Cr25Ni35 내열소재
까다로운 산업용로 환경에 적합합니다.
맞춤형 Ø124 × Ø108 × 1597mm 사양
특정 퍼니스 설치 요구 사항에 따라 제조되었습니다.
컴팩트한 U자형 구조
과도한 퍼니스 공간을 요구하지 않고 확장된 가열 경로를 제공합니다.
완전한 조립 공급
래디언트 튜브, 절연 블록, 마운팅 베이스를 함께 공급할 수 있습니다.
도면 기반 제조
치수 및 구조적 세부 사항은 고객 도면에 따라 맞춤화될 수 있습니다.
교체 능력
기존 방사관은 샘플, 도면, 측정치수에 따라 재현 가능합니다.

품질 관리
프로젝트 요구 사항에 따라 검사에는 다음이 포함될 수 있습니다.

• 재료 검증

• 화학성분 검사

• 외경/내경 검사

• 치수검사

• 중심거리 검사

• 용접검사

• 굽힘 형상 검사

• 장착판 검사

• 최종 조립 검사


특별 검사 요구 사항은 생산 전에 확인할 수 있습니다.

FH® 합금을 선택하는 이유는 무엇입니까?
FH® Alloy는 산업용 용광로 및 열처리 장비용 맞춤형 내열 합금 부품 제조를 전문으로 합니다.

당사의 방사 튜브 제품군에는 다음이 포함됩니다.

• Cr25Ni35 U자형 방사형 튜브

• HU U자형 래디언트 튜브

• P형 방사 튜브

• I형 방사관

• 직선 방사형 튜브

• 가스 연소 방사 튜브

• 특수한 모양의 방사형 튜브

• 맞춤형 방사형 튜브 어셈블리


우리는 또한 용광로 롤러, 원심 주조 튜브, 열처리 설비, 트레이, 바스켓 및 기타 용광로 부품을 제조합니다.

견적 요청
정확한 견적을 원하시면 다음을 보내주십시오.

• 기술 도면

• 재료 등급

• 외경

• 내부 직경 또는 벽 두께

• 전체 길이

• 중심 거리

• U-벤드 반경

• 장착 플레이트 치수

• 작동 온도

• 로 분위기

• 필요 수량


기술 검토 및 견적을 위해 도면이나 기존 방사 튜브 사양을 FH® Alloy로 보내십시오.

FAQ
Q1: 당사 도면에 따라 Cr25Ni35 U자형 방사 튜브를 제조할 수 있습니까?
예. FH® Alloy는 고객 도면, 용광로 치수 및 기존 샘플을 기반으로 완전히 맞춤형 생산을 지원합니다.

Q2: Ø124 × Ø108 × 1597mm 치수를 변경할 수 있나요?
예. 튜브 직경, 길이, 중심 거리, 굽힘 반경 및 전체 치수를 모두 맞춤 설정할 수 있습니다.

Q3: 단열 블록과 마운팅 플레이트를 함께 공급할 수 있나요?
예. U자형 래디언트 튜브는 절연 블록, 장착 플레이트 및 관련 설치 구성요소가 포함된 완전한 어셈블리로 제공될 수 있습니다.

Q4: 이 제품을 대체 방사관으로 사용할 수 있습니까?
예. 도면, 샘플, 사진, 측정 치수에 따라 기존 방사관을 재현할 수 있습니다.

Q5: Cr25Ni35 대신 다른 합금을 사용할 수 있나요?
예. 실제 작동 온도, 로 분위기, 버너 조건 및 예상 수명에 따라 재료를 선택할 수 있습니다.

Q6: 견적을 위해서는 어떤 정보가 필요합니까?
기술 도면이 선호됩니다. 재질, 치수, 사용온도, 로분위기, 수량도 함께 기재해주세요.
