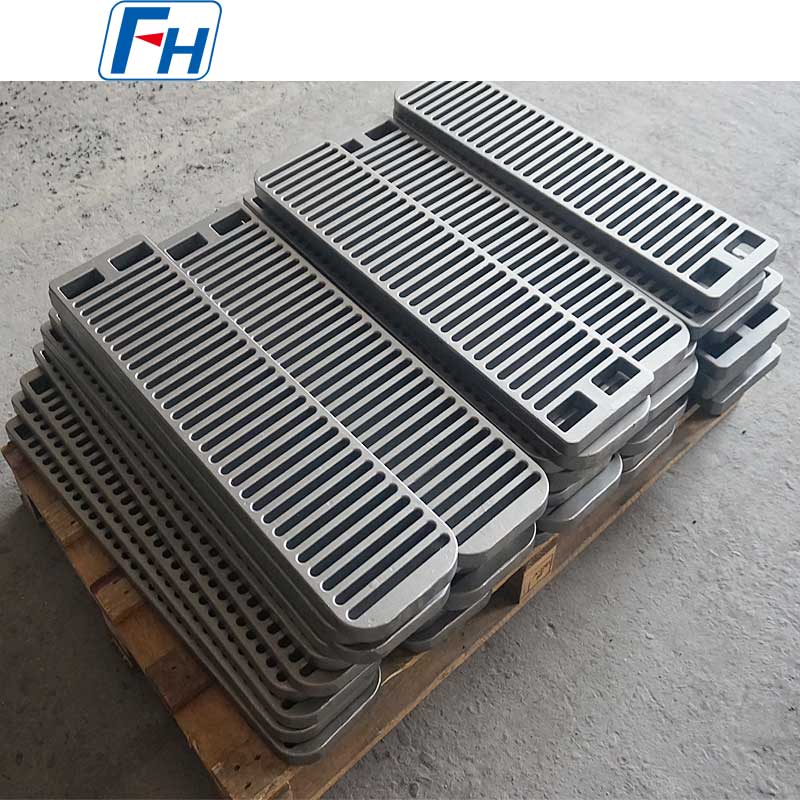

FH® 지지 브래킷 | 열처리 설비 스탠드

브랜드: FH®

인증: ISO9001, ISO14001

재료: 내열강

재료 등급: HT

크기: 832x190.5x25.4mm 또는 당신의 그림에 따라 맞춤화

작동 온도: 980℃

MOQ: 2개

문의하기

FH® 지지 브래킷 및 랙 스탠드 | 고강도 열처리 설비 지지대

주요 이점

중하중 베어링
강화된 디자인은 무거운 바구니 더미와 대형 부품을 지지하여 붕괴를 방지하고 안정적인 로딩을 유지합니다.
고온 강도
내열 합금으로 제작 - 최대 1150°C의 용광로 작동 온도에서 구조적 무결성을 유지합니다.
정밀 용접 구조
완전 관통형 레이저 TIG 용접 – 약점, 스패터, 용접 낙하 오염이 없습니다.
스태킹 호환성
FH® 바스켓, 트레이 및 그리드와 원활하게 인터페이스하도록 설계되어 일관된 높이와 정렬을 제공합니다.
맞춤형 구성
모든 높이, 너비 또는 적재 용량 - 특정 퍼니스 및 부품 요구 사항에 맞게 설계되었습니다.

기술 사양

매개변수	가치
재료	310S, 1.4806, 1.4848, 1.4849, 2.4879, 인코넬
최대. 지속적인 온도	450°C – 1200°C (재료에 따라 다름)
브래킷당 적재 용량	100kg – 2000kg(설계에 따라 다름)
높이 범위	50mm – 500mm(맞춤형 가능)
상단 인터페이스	평면형/슬롯형/핀 위치형/맞춤형
하단 인터페이스	플랫/피트/미끄럼 방지
제작	정밀 레이저/TIG 용접
모든 FH® 브래킷에는 재료 테스트 인증서(MTC)가 포함되어 있습니다.

FH® 지지 브래킷을 선택하는 이유는 무엇입니까?
1. 안전스태킹의 기초
제대로 설계되지 않았거나 약한 브래킷으로 인해 다음이 발생합니다.

고르지 않은 하중 분포 - 바구니가 기울거나 접히는 경우
바구니 낙하로 인한 부품 손상
하중 낙하로 인한 용광로 내화물 손상
운전자 안전 위험

FH® 지지 브래킷은 안정성과 안전을 위해 설계되었습니다.

2. 재료 선택 가이드

소재	최대 온도	최고의 대상
탄소강	450°C	저온 템퍼링, 비용에 민감
310S	950°C	일반경화, 침탄
1.4806	1000°C	더 높은 온도 어닐링
1.4849	1100°C	무거운 하중, 긴 사이클
인코넬	1150°C	극한의 온도

3. 디자인 옵션

유형	최고의 대상	주요 특징
고정 높이	표준 스태킹	간단하고 강력하며 비용 효율적입니다.
조절 가능	가변 하중 높이	핀 또는 나사 조정
접는	사용하지 않을 때 보관	힌지형 다리, 공간 절약형
모듈식	다중 구성	교환 가능한 확장

응용

1. 상자로의 적층형 바스켓 지원

2. 피트형/웰형 로의 층분리

3. 트레이 아래의 가스 순환을 위한 하단 라이저

4. 부품 레이어 사이의 스페이서

5. 길거나 어색한 부분 지원

6. 모든 퍼니스 유형: 상자, 구덩이, 자동차 바닥, 벨

재료 등급표:

내열강
/	GB	DIN	ASTM	JIS	화학성분(%)								최대 작동 온도
/	GB	DIN	ASTM	JIS	C	시	망	Cr	니	Nb/Cb	모	기타	최대 작동 온도
1	ZG40Cr27Ni4	1.4823	HD	SCH11	0.30 - 0.50	≤2.00	≤1.00	24.00 - 28.00	4.00 - 6.00	-	≤0.50	-	1050℃
2	ZG40Cr22Ni10	1.4826	HF	SCH12	0.30 - 0.50	1.00 - 2.50	≤2.00	19.00 - 23.00	8.00 - 12.00	-	≤0.50	-	950℃
3	ZG30Cr28Ni10	-	그는	SCH17	0.20 - 0.50	≤2.00	≤2.00	26.00 - 30.00	8.00 - 11.00	-	-	-	1050℃
4	ZG40Cr25Ni12	1.4837	허	SCH13	0.30 - 0.50	1.00 - 2.50	≤2.00	24.00 - 27.00	11.00 - 14.00	-	≤0.50	-	1050℃
5	ZG30Cr28Ni16	-	안녕하세요	SCH18	0.20 - 0.50	≤2.00	≤2.00	26.00 - 30.00	14.00 - 18.00	-	-	-	1100℃
6	ZG40Cr25Ni20Si2	1.4848	홍콩	SCH21	0.30 - 0.50	≤1.75	≤1.50	23.00 - 27.00	19.00 - 22.00	-	≤0.50	-	1100℃
7	ZG30Cr20Ni25	-	HN	SCH19	0.20 - 0.50	≤2.00	≤2.00	19.00 - 23.00	23.00 - 27.00	-	-	-	1100℃
8	ZG40Cr19Ni39	1.4865	HU	SCH20	0.35 - 0.75	≤2.50	≤2.00	17.00 - 21.00	37.00 - 41.00	-	-	-	1020℃
9	ZG40Cr15Ni35	1.4806	HT	SCH15	0.35 - 0.70	≤2.00	≤2.00	15.00 - 19.00	33.00 - 37.00	-	≤0.50	-	1000℃
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0.30 - 0.50	≤2.00	≤2.00	24.00 - 28.00	33.00 - 37.00	0.80 - 1.80	≤0.50	-	1100℃
11	ZG40Cr19Ni39Nb	1.4849	-	-	0.30 - 0.50	1.00 - 2.50	≤2.00	18.00 - 21.00	36.00 - 39.00	1.20-1.80	≤0.50	-	1100℃
12	ZG40Cr24Ni24Nb	1.4855	-	-	0.30 - 0.50	1.00 - 2.50	≤2.00	23.00 - 25.00	23.00 - 25.00	0.80 - 1.80	≤0.50	-	1050℃
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0.35 - 0.50	1.00 - 2.50	≤2.00	24.00 - 28.00	33.00 - 37.00	-	≤0.50	-	1100℃
14	ZG1Cr20Ni32Nb	1.4859	-	-	0.06 - 0.15	0.50 - 1.50	≤2.00	19.00 - 21.00	31.00 - 33.00	0.50 - 1.50	≤0.50	-	1050℃
15	ZG45Cr12Ni60	-	하드웨어	-	0.35 - 0.75	≤2.00	≤2.00	10.00 - 14.00	58.00 - 62.00	-	-	-	1100℃
16	ZG45Cr18Ni66	-	HX	-	0.35 - 0.75	≤2.00	≤2.00	15.00 - 19.00	64.00 - 68.00	-	-	-	1100℃
17	ZG1Cr28Co50	2.4778	-	-	0.05 - 0.25	0.50 - 1.00	≤1.50	27.00 - 30.00	≤1.00	≤0.50	≤0.50	공동:48.0 - 52.0	1200℃
18	ZG30Cr28Co50Nb	2.4779	-	-	0.25 - 0.35	0.50 - 1.50	0.50 - 1.50	27.00 - 29.00	-	1.50 - 2.50	≤0.50	공동:48.0 - 52.0	1200℃
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0.35 - 0.55	1.00 - 2.00	≤1.50	27.00 - 30.00	47.00 - 50.00	-	≤0.50	W:4.0 - 5.5	1200℃
