FH® 푸시 헤드 + 체인 어셈블리 | 연속로 구동 시스템

브랜드: FH®

인증: ISO9001, ISO14001

재료: 오스테나이트계 내열강

재료 등급: NA22H

크기: 당신의 그림에 따라 맞춤화

작동 온도: 1250℃

MOQ: 2개

문의하기

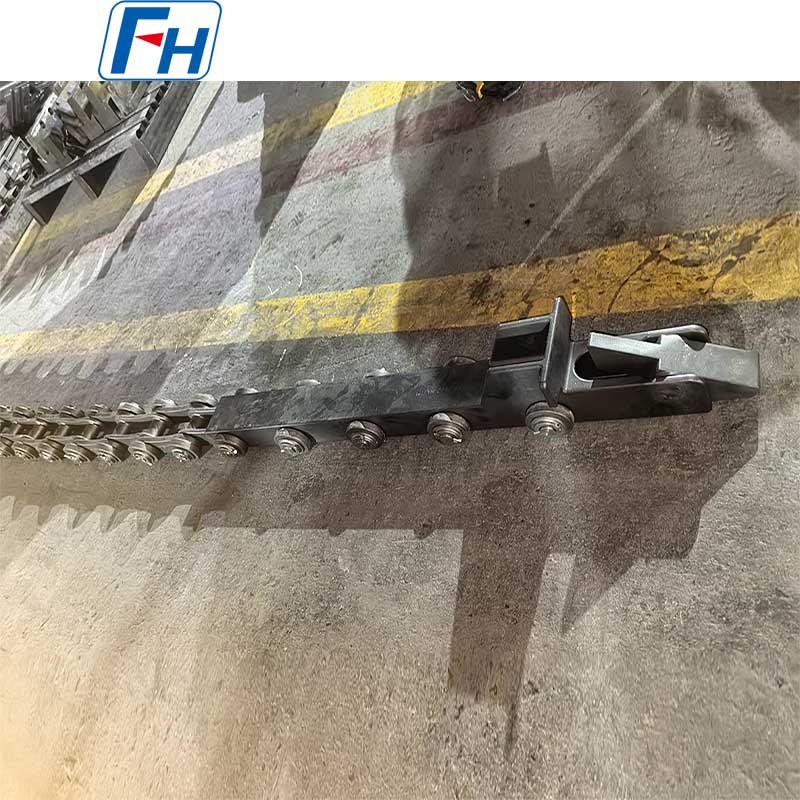

FH® 푸시 헤드 체인 어셈블리 | 중부하용로 구동 및 운반 시스템

주요 이점

통합 푸시 헤드 체인 시스템
완전한 조립으로 설계되어 푸시 헤드, 체인 부착물 및 구동 스프로킷이 완벽하게 일치합니다.
높은 추진력 용량
강화된 푸시 헤드 설계는 높은 추력 하중을 견디며 무거운 트레이 스택을 휘거나 파손하지 않고 용광로를 통해 이동합니다.
내열성 및 내마모성
고온 합금 및 특수 열처리 - 용광로 환경에서 열 변형, 마모 및 산화에 저항합니다.
정밀 체인 드라이브
정밀 가공된 핀, 부싱 및 측면 플레이트 - 부드러운 결합, 신장 감소 및 긴 서비스 수명.
맞춤형 구성
모든 푸시 헤드 크기, 체인 피치, 길이 및 부착 간격 - 특정 퍼니스 레이아웃 및 트레이 치수에 맞게 설계되었습니다.

기술 사양

매개변수	가치
푸시 헤드 소재	310S, 1.4849, 2.4879, 인코넬 또는 특정 내열 합금
체인 소재	열처리된 합금강 또는 내열 스테인레스
최대. 작동 온도.	650°C – 1250°C (재료에 따라 다름)
최대. 미는 힘	최대 5000kg(설계에 따라 다름)
체인 피치	50mm – 200mm(맞춤형)
부착 간격	트레이/고정 장치 크기에 맞게 맞춤화
드라이브 호환성	스프로킷, 유압 실린더 또는 스크류 드라이브
제작	정밀 용접 열처리 가공
재료 시험 성적서(MTC) 치수 검사 보고서 포함

시스템 구성요소

구성 요소	기능	주요 특징
푸시 헤드	트레이/바구니 접촉 및 이동	강화된 푸싱 페이스, 마모 패드, 유도 연결
체인	푸쉬헤드에 구동력을 전달	정밀 핀/부싱, 열처리된 링크
첨부파일	푸시 헤드에 체인을 연결합니다.	사용자 정의 간격, 볼트 또는 고정 연결
가이드 레일(옵션)	체인 정렬 지원	내열성 마모 스트립

FH® 푸시 헤드 체인 어셈블리를 선택하는 이유는 무엇입니까?
1. 연속로에서의 중요한 역할
푸시 헤드와 체인 어셈블리는 연속 푸시로 구동 시스템의 핵심입니다. 잘못된 디자인은 다음과 같은 결과를 초래합니다.

구부러지거나 부러진 푸시 헤드 - 퍼니스 정지
체인 연장 또는 실패 – 정렬 불량 및 걸림
고르지 못한 트레이 움직임 – 부품 손상 또는 용광로 내화물 손상
높은 유지보수 가동 중단 시간

FH® 어셈블리는 신뢰성을 위해 설계되었습니다.

2. 재료 선택 가이드

구성 요소	상태	추천 소재
푸시 헤드(저온 700°C)	템퍼링로	310S
푸시 헤드(고온 950°C)	침탄로	1.4849
푸시 헤드(극한 온도)	>1000°C	인코넬 600/625
체인 (furnace inside)	고온	310S 또는 1.4849
체인 (cool zone)	저온	열처리 합금강
패드를 착용하세요	마모	Stellite 표면 또는 경화 인서트

3. 디자인 특징

특징	혜택
강화된 푸시 헤드 백	높은 추력으로 인해 구부러지는 것을 방지합니다.
교체 가능한 마모 패드	푸시 헤드 수명 연장 – 손쉬운 현장 교체
유도형 푸시 헤드 디자인	트레이 중심선과 정렬 유지
정밀 체인 부착	일관된 부착 간격 – 트레이 정렬 불량 없음
열처리된 체인 부품	신율 감소, 체인 수명 연장

응용
용광로 유형:

연속 푸시로(경화, 침탄)
롤러 노상로(푸시 섹션)
메쉬 벨트 퍼니스(대형 드라이브)
워킹빔로(이송기구)
트레이 반환 라인

일반적인 부품 이동:

적재된 바구니 및 트레이
기어 및 샤프트 스택
베어링 링
패스너 트레이

재료 등급표:

내열강
/	GB	DIN	ASTM	JIS	화학성분(%)								최대 작동 온도
/	GB	DIN	ASTM	JIS	C	시	망	Cr	니	Nb/Cb	모	기타	최대 작동 온도
1	ZG40Cr27Ni4	1.4823	HD	SCH11	0.30 - 0.50	≤2.00	≤1.00	24.00 - 28.00	4.00 - 6.00	-	≤0.50	-	1050℃
2	ZG40Cr22Ni10	1.4826	HF	SCH12	0.30 - 0.50	1.00 - 2.50	≤2.00	19.00 - 23.00	8.00 - 12.00	-	≤0.50	-	950℃
3	ZG30Cr28Ni10	-	그는	SCH17	0.20 - 0.50	≤2.00	≤2.00	26.00 - 30.00	8.00 - 11.00	-	-	-	1050℃
4	ZG40Cr25Ni12	1.4837	허	SCH13	0.30 - 0.50	1.00 - 2.50	≤2.00	24.00 - 27.00	11.00 - 14.00	-	≤0.50	-	1050℃
5	ZG30Cr28Ni16	-	안녕하세요	SCH18	0.20 - 0.50	≤2.00	≤2.00	26.00 - 30.00	14.00 - 18.00	-	-	-	1100℃
6	ZG40Cr25Ni20Si2	1.4848	홍콩	SCH21	0.30 - 0.50	≤1.75	≤1.50	23.00 - 27.00	19.00 - 22.00	-	≤0.50	-	1100℃
7	ZG30Cr20Ni25	-	HN	SCH19	0.20 - 0.50	≤2.00	≤2.00	19.00 - 23.00	23.00 - 27.00	-	-	-	1100℃
8	ZG40Cr19Ni39	1.4865	HU	SCH20	0.35 - 0.75	≤2.50	≤2.00	17.00 - 21.00	37.00 - 41.00	-	-	-	1020℃
9	ZG40Cr15Ni35	1.4806	HT	SCH15	0.35 - 0.70	≤2.00	≤2.00	15.00 - 19.00	33.00 - 37.00	-	≤0.50	-	1000℃
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0.30 - 0.50	≤2.00	≤2.00	24.00 - 28.00	33.00 - 37.00	0.80 - 1.80	≤0.50	-	1100℃
11	ZG40Cr19Ni39Nb	1.4849	-	-	0.30 - 0.50	1.00 - 2.50	≤2.00	18.00 - 21.00	36.00 - 39.00	1.20-1.80	≤0.50	-	1100℃
12	ZG40Cr24Ni24Nb	1.4855	-	-	0.30 - 0.50	1.00 - 2.50	≤2.00	23.00 - 25.00	23.00 - 25.00	0.80 - 1.80	≤0.50	-	1050℃
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0.35 - 0.50	1.00 - 2.50	≤2.00	24.00 - 28.00	33.00 - 37.00	-	≤0.50	-	1100℃
14	ZG1Cr20Ni32Nb	1.4859	-	-	0.06 - 0.15	0.50 - 1.50	≤2.00	19.00 - 21.00	31.00 - 33.00	0.50 - 1.50	≤0.50	-	1050℃
15	ZG45Cr12Ni60	-	하드웨어	-	0.35 - 0.75	≤2.00	≤2.00	10.00 - 14.00	58.00 - 62.00	-	-	-	1100℃
16	ZG45Cr18Ni66	-	HX	-	0.35 - 0.75	≤2.00	≤2.00	15.00 - 19.00	64.00 - 68.00	-	-	-	1100℃
17	ZG1Cr28Co50	2.4778	-	-	0.05 - 0.25	0.50 - 1.00	≤1.50	27.00 - 30.00	≤1.00	≤0.50	≤0.50	공동:48.0 - 52.0	1200℃
18	ZG30Cr28Co50Nb	2.4779	-	-	0.25 - 0.35	0.50 - 1.50	0.50 - 1.50	27.00 - 29.00	-	1.50 - 2.50	≤0.50	공동:48.0 - 52.0	1200℃
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0.35 - 0.55	1.00 - 2.00	≤1.50	27.00 - 30.00	47.00 - 50.00	-	≤0.50	W:4.0 - 5.5	1200℃

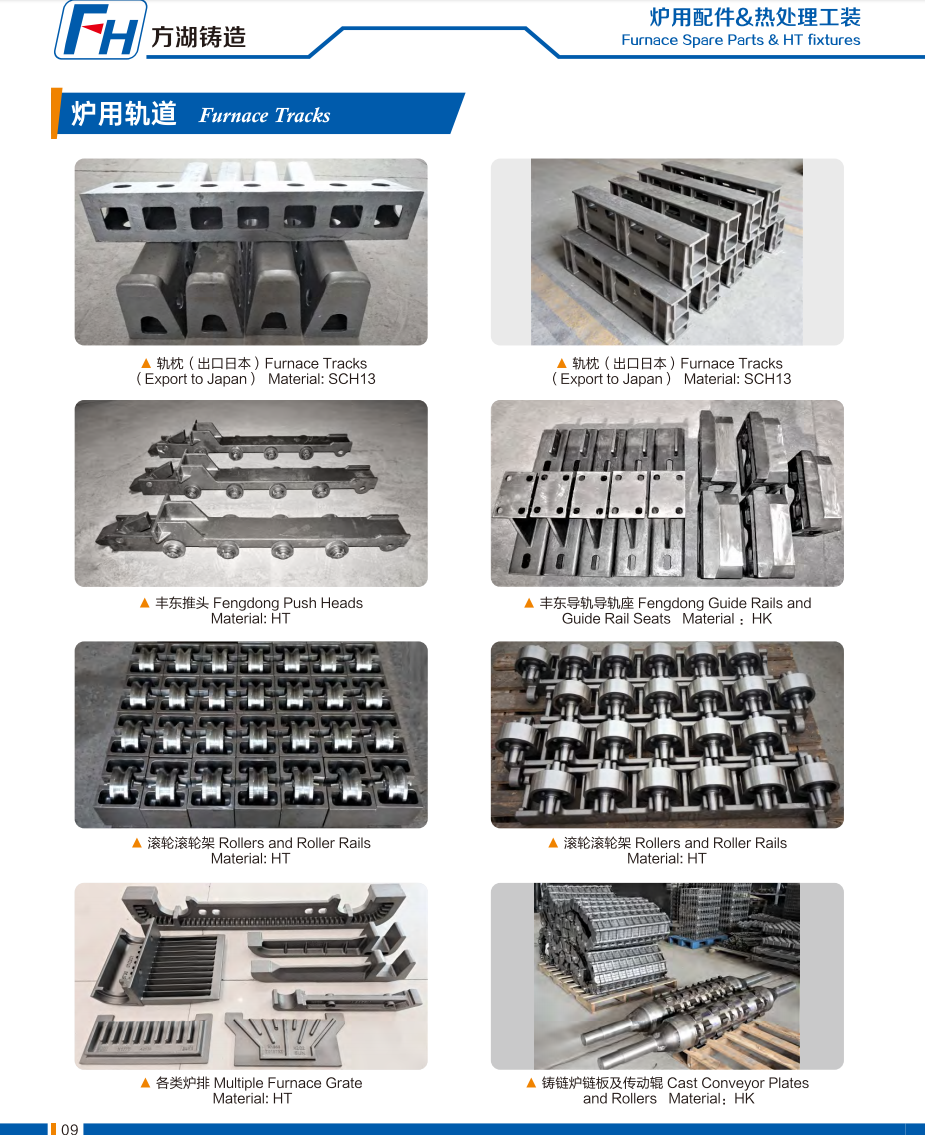

FH® 열처리 치구 정품 사진

주문과정

1. 다음을 제공하십시오:

퍼니스 유형 및 구동 메커니즘(스프라켓, 유압, 나사)
필요한 미는 힘(또는 트레이 로드 트레이 수)
작동 온도(로 내부 vs 냉각 구역)
트레이/바구니 크기 및 푸시 인터페이스
체인 피치 및 길이 필요
부착 간격(푸시 헤드 사이의 거리)

2. FH®는 다음을 제안합니다:

푸시 헤드 및 체인에 대한 재질 권장 사항
푸시 헤드 디자인(모양, 마모 패드, 가이드)
체인 사양(피치, 어태치먼트, 열처리)
승인을 위한 CAD 도면
가격 및 리드타임

3. 생산: 영업일 기준 15~25일

4. 배송에는 다음이 포함됩니다.

재료 테스트 인증서
치수검사 보고서
조립도 및 설치 가이드

FAQ:

Q1: 푸시 헤드와 체인 어셈블리의 일반적인 사용 수명은 얼마나 됩니까?
A: 적절한 윤활 및 정렬: 푸시 헤드 – 온도 및 미는 힘에 따라 2~5년; 체인 – 용광로 등급 재료의 경우 3~7년. 6~12개월마다 마모, 신장 또는 굽힘 여부를 정기적으로 검사하는 것이 좋습니다.

Q2: 950°C 침탄로 푸시 헤드에 어떤 재질을 권장합니까?
A: 950°C 침탄 분위기의 경우 푸시 헤드에 1.4849를 권장합니다. 이는 크리프 강도와 침탄 저항성이 뛰어납니다. 로 내부 체인의 경우에도 1.4849 또는 310S를 사용하십시오. 쿨 리턴 라인의 체인에는 열처리된 합금강이면 충분합니다.

Q3: 더 이상 사용할 수 없는 기존 푸시 헤드를 연결할 수 있나요?
A: 예 – 리버스 엔지니어링이 가능합니다. 착용한 푸시 헤드나 도면을 보내주세요. 우리는 유익한 경우 재료 업그레이드를 측정하고 권장하며 직접 교체품을 생산할 것입니다.

Q4: 체인 교체가 필요한 시기를 어떻게 알 수 있나요?
A: 사슬 신장을 측정합니다. 신장이 원래 길이의 2~3%를 초과하면 교체하십시오. 또한 마모된 핀, 균열된 측면 플레이트 또는 압착된 링크가 있는지 검사하십시오. FH®는 부착 간격이 동일한 교체 체인을 제공합니다.

Q5: 당신의 보증은 무엇입니까?
A: 제조 결함(용접 균열, 재료 결함, 가공 오류)에 대해 12개월입니다. 일반적인 마모, 체인 신장 및 열 피로는 보장되지 않습니다. 하지만 FH®는 수명을 최대화하기 위해 특정 조건에 적합한 재료를 권장합니다.
