1.4825 1480x1180x600mm 담금질로용 열처리 설비 | FH®

FH® 담금질로 열처리 설비:

담금질로 설비는 다른 열처리 설비와 마찬가지로 고온을 견뎌야 할 뿐만 아니라 높은 열간 강도, 뛰어난 열피로 저항성, 심각한 열충격과 냉각제(기름, 물, 고분자 용액 또는 염욕)로 인한 부식 가능성을 견딜 수 있는 충분한 인성을 갖춰야 합니다.

1. 정확한 위치 지정 및 고정: 이송 및 담금질 중에 공작물이 이동하지 않도록 하여 이동으로 인한 냉각 불균일을 방지합니다.

2. 능동 왜곡 제어: 이것이 가장 중요한 기능입니다. 지지, 구속 또는 사전 응력 적용을 통해 고온 연화 및 담금질 수축 중에 공작물 뒤틀림을 방지합니다.

3. 담금질 공정 안내:

• 침지 방법 제어: 특정 각도와 속도로 냉각제를 투입하여 증기 필름을 줄이고 균일한 냉각을 보장합니다.
• 방향성 냉각 활성화: 필요한 영역에서 차등 냉각 속도를 위한 설계(예: 단열재 또는 흐름 가이드 추가)

4. 극한의 열충격에도 견딜 수 있음: 재료는 ~800~1000°C에서 수십 도의 액체로 몇 초 내에 이동할 때 막대한 열 응력을 견뎌냅니다.

5. 중간 부식/침식 저항: 냉각유, 소금물, 폴리머 등은 금속에 대해 다양한 부식/산화 효과를 나타냅니다.

주요 유형 및 일반적인 예:

1. 범용 하중 베어링 유형:

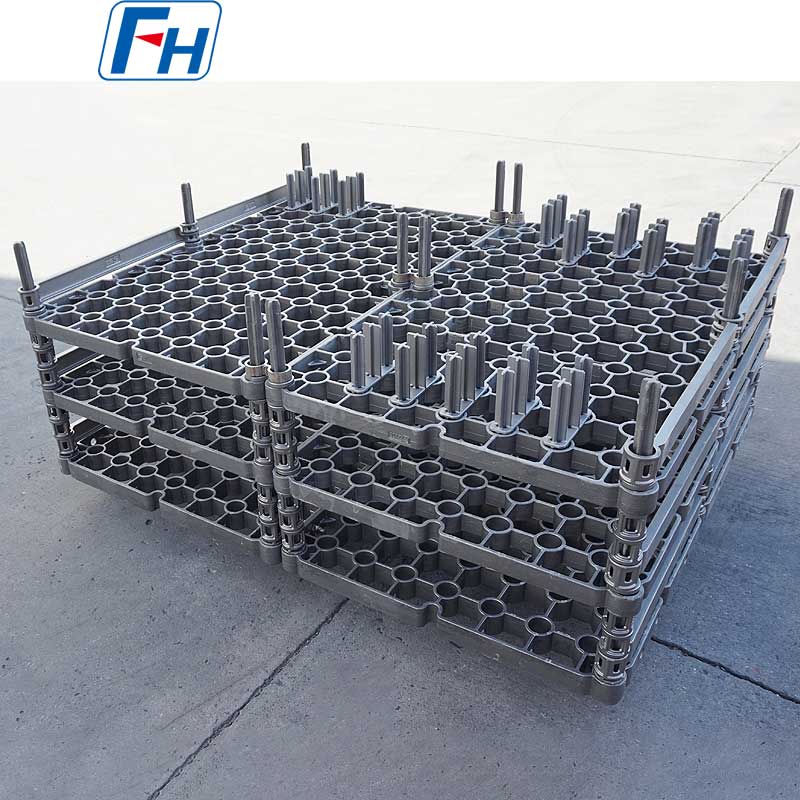

• 트레이/바구니: 작고 일반적인 부품(예: 패스너, 베어링 롤러)의 일괄 담금질용입니다. 바닥에는 냉각 흐름을 위한 충분한 간격이 있어야 합니다.
• 행거/포킹 로드: 샤프트 또는 슬리브 유형 부품을 걸 때 수직 침수를 보장하여 굽힘을 줄입니다.

2. 전용 변형 방지 열처리 치구(핵심 카테고리):

• 기어 프레스 담금질 다이: 가장 고전적인 예. 가열된 기어는 테이퍼형 맨드릴과 프레스 다이 사이에 배치되어 프레스 아래에서 담금질되며 기어 톱니 뒤틀림과 평탄도를 효과적으로 제어합니다.
• 베어링 링/환형 부품 확장 클램프: 바깥쪽 벽에 대해 안쪽에서 확장하거나 안쪽 구멍에 대해 바깥쪽에서 고정하여 둥글어짐을 방지합니다.
• 긴 샤프트 지지 랙: 여러 개의 V자형 롤러 또는 지지 블록을 갖추고 있어 직진성을 유지하면서 담금질 중에 샤프트가 자유롭게 수축할 수 있습니다.
• 플레이트 부품 편평화 프레임: 담금질 중 얇은 판의 뒤틀림을 제한하려면 상단 판이나 프레임 구조를 사용하십시오.

3. 유도 경화 특정 치구:

• 국부적인 경화를 위해 유도 코일과 통합되었습니다. 경화할 부위를 정확하게 위치시키고 스프레이 냉각수를 안내합니다.

4. 진공/대기 냉각 설비:

• 고온에서 강도가 높고 휘발성이 낮습니다(로 및 가공물 오염 방지). 종종 흑연, 몰리브덴, 텅스텐 또는 특수 내열 합금으로 만들어집니다.



주요 설계 고려 사항:

1. 재료 선택(최우선):

• 내열강: AISI 314, 330, 253MA 등 대부분의 중성 또는 약산화성 담금질 대기에 적합하며 비용 효율적입니다.
• 고온 합금: 예: Inconel 600/601, Haynes 230, 고온, 가혹한 부식 환경 또는 진공로용.
• 특수 재료: 흑연(고온 진공 담금질, 낮은 열 질량, 충격에 민감함); 실리콘 카바이드 세라믹(극한의 온도, 내마모성, 그러나 부서지기 쉬움).
• 고려 사항: 고온 항복 강도, 열 전도성, 열팽창 계수(가공물에 가까운 것이 이상적), 열충격 저항, 중간 부식에 대한 저항.

2. 구조 역학 설계:

• 응력 집중 방지: 필렛을 사용하고 날카로운 모서리를 줄입니다.
• 대칭 및 균일성: 균일한 열 분배 및 냉각을 보장합니다.
• 강도/인성과 경량화의 균형: 주요 하중 지지 영역을 강화하고 중요하지 않은 영역의 무게를 줄여 열 질량과 에너지 소비를 줄입니다.

3. 냉각 흐름 경로 설계:

• 고정 장치 구조는 공작물에 불충분한 국지적 냉각(부드러운 지점)을 초래할 수 있는 불감대를 생성하지 않고 냉각제가 자유롭고 빠르게 흐를 수 있도록 해야 합니다.
• 때로는 액체를 중요한 영역으로 유도하기 위해 흐름 가이드 또는 개구부를 설계해야 합니다.



재료 등급표:

FAQ:

Q: 문의는 어떻게 하나요?

A: 1단계, 퍼니스, 작동 온도, 냉각 방법, 퍼니스의 적재 중량 등에 대한 세부 정보를 알려주십시오.

2단계, 3D 도면을 제공하는 것이 더 좋습니다.

3단계, 세부 정보가 충분히 확보되면 그에 따라 제품 도면과 견적을 디자인할 수 있습니다.

Q: 가격은 언제 알 수 있나요?

A: 일반적으로 문의를 받은 후 24시간 이내에 견적을 제시합니다(주말 및 공휴일 제외). 가격이 매우 긴급한 경우 견적을 제공할 수 있도록 이메일을 보내거나 다른 방법으로 문의해 주세요.

Q: 배송은 언제 이루어지나요? /배달 시간은 무엇입니까?

A: -샘플 주문: 전액 지불을 받은 후 35일입니다.

-재고 주문: 대금 전액 수령 후 10일

-OEM 주문: 보증금 수령 후 30일.

Q: 당신의 애프터 서비스는 무엇입니까?

A: 모든 종류의 제품에 대해 1년 보증;

처음으로 결함이 있는 액세서리를 발견한 경우 경험이 풍부한 제조업체로서 다음 주문에서 교체할 수 있는 새 부품을 무료로 제공하므로 품질과 애프터 서비스를 확신할 수 있습니다.

Q: 지불 조건은 무엇입니까?

답: 티/티

지불<=USD10000, 100% 사전에. 지불>USD10000, 50% T/T 사전, 선적 전 잔액.

Q: 배송 방법은 무엇입니까?

A: DHL, UPS, EMS, Fedex, 항공 화물, 해상 화물 또는 기차 화물로 운송됩니다.
