FH® 웰형 퍼니스 고정 시스템 | 베이스 트레이 스태킹 바구니 그리드
주요 이점
- 완벽한 시스템 솔루션
베이스 트레이 중간 바스켓 상단 그리드 - 안정적인 스태킹과 최적의 가스 흐름을 위한 통합 시스템으로 설계되었습니다. - 중하중 베어링
강화된 리브 구조와 지지대 덕분에 무게가 고르게 분산됩니다. 중앙이 처지지 않고 높이가 높은 부품 더미나 여러 바스켓을 지지합니다. - 가스 순환 최적화
베이스 트레이의 열린 그리드 패턴에 올려진 발은 뜨거운 가스가 모든 표면 주위로 흐르도록 하여 아래에서 위로 균일하게 가열됩니다. - 긴 서비스 수명
정밀 제작 및 응력 완화 설계는 정상적인 작동 조건에서 열 피로, 크리프 및 대기 공격을 방지합니다. - 맞춤 구성
원형 또는 직사각형 – 퍼니스 내부 치수에 정확하게 일치합니다. 큰 직경을 위한 분할 옵션.
시스템 구성요소
| 구성 요소 | 기능 | 주요 특징 |
| 베이스 트레이 | 전체 스택의 기초 | 가스 흐름을 위한 높은 발, 부하 분산을 위한 강화된 리브 |
| 스태킹 바구니 | 부품을 잡고 분리하세요 | 개방형 그리드 디자인, 부드러운 모서리, 쌓을 수 있는 인터페이스 |
| 상단 그리드 | 상단 레이어를 보호합니다. | 취급시 기울어짐 방지, 무게 유지 |
기술 사양
| 매개변수 | 가치 |
| 작동 온도 범위 | 400°C – 1200°C (재료 선택에 따라 다름) |
| 시스템 구성요소 | 베이스 트레이 스태킹 바구니 상단 그리드 |
| 최대. 총 부하 | 500~2000kg(설계에 따라 다름) |
| 모양 | 원형(표준) 또는 직사각형 |
| 표준 직경 | 600mm, 800mm, 1000mm, 1200mm(맞춤형 가능) |
| 제작 | 정밀 용접 또는 인베스트먼트 주조 |
| 표면 마무리 | 용접된 상태/사전 산화된 상태/쇼트 블라스팅된 상태 |
| 작동 온도 및 대기에 따라 재료 선택 가능 | |
FH® 웰형 퍼니스 설비를 선택하는 이유는 무엇입니까?
1. Well-type Furnace 과제를 위해 설계됨
| 도전 | FH® 솔루션 |
| 무거운 더미(높이 2~3m) | 강화된 리브 고강도 디자인 |
| 바닥층 고르지 못한 가열 | 제기 발 오픈 그리드 패턴 |
| 어려운 상단 액세스 설치 | 큰 직경을 위한 분할 옵션 |
| 열 순환 응력 | 둥근 모서리로 스트레스 완화 구조 |
2. 전체 부하의 기초
기본 트레이는 그 위의 모든 것을 지원합니다. 처지거나 깨지거나 실패하면 전체 배치가 손상됩니다. 부품이 기울어지고 바구니가 묶일 수 있으며 가열이 고르지 않게 됩니다. FH® 기본 트레이는 이 중요한 역할을 위해 특별히 설계되었습니다.
3. 중요한 디자인 기능
| 특징 | 혜택 |
| 강화된 리브 밑면 | 무거운 하중에 따른 중심 처짐 방지 |
| 올려진 지지대 | 바닥층 아래로 가스 흐름을 허용 – 균일한 가열 |
| 매끄러운 윗면 | 바구니를 쌓을 수 있는 안정적인 베이스 |
| 오픈 그리드 패턴 | 최대 가스 순환, 최소 열 질량 |
| 둥근 모서리(직사각형) | 스트레스 집중 감소 |
| 분할된 구조(대구경) | 상단 개방을 통한 간편한 설치 |
4. 깔끔한 운영
- 사전 산화 또는 쇼트 블라스트 처리된 표면은 초기 스케일링을 감소시킵니다.
- 매끄러운 용접 마감으로 부품 손상 및 스케일 부착 방지
- 부품이 더 깨끗하게 나옵니다 – 처리 후 청소가 줄어듭니다.
응용
- 웰형/피트 침탄로
- 웰형 침탄질화로
- 웰형 어닐링로
- 웰형 경화로
- 웰형 템퍼링로(중고온)
- 웰형 가스 질화로
- 부품: 대형 기어, 샤프트, 링, 다이, 툴링, 무거운 주조품, 긴 튜브
재료 등급표:
| 내열강 | |||||||||||||
| / | GB | DIN | ASTM | JIS | 화학성분(%) | 최대 작동 온도 | |||||||
| C | 시 | 망 | Cr | 니 | Nb/Cb | 모 | 기타 | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0.30 - 0.50 | ≤2.00 | ≤1.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | ≤0.50 | - | 1050℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 19.00 - 23.00 | 8.00 - 12.00 | - | ≤0.50 | - | 950℃ |
| 3 | ZG30Cr28Ni10 | - | 그는 | SCH17 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | 허 | SCH13 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | ≤0.50 | - | 1050℃ |
| 5 | ZG30Cr28Ni16 | - | 안녕하세요 | SCH18 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | 홍콩 | SCH21 | 0.30 - 0.50 | ≤1.75 | ≤1.50 | 23.00 - 27.00 | 19.00 - 22.00 | - | ≤0.50 | - | 1100℃ |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | HU | SCH20 | 0.35 - 0.75 | ≤2.50 | ≤2.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0.35 - 0.70 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1000℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0.30 - 0.50 | ≤2.00 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0.80 - 1.80 | ≤0.50 | - | 1100℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1.20-1.80 | ≤0.50 | - | 1100℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0.80 - 1.80 | ≤0.50 | - | 1050℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1100℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06 - 0.15 | 0.50 - 1.50 | ≤2.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0.50 - 1.50 | ≤0.50 | - | 1050℃ |
| 15 | ZG45Cr12Ni60 | - | 하드웨어 | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 10.00 - 14.00 | 58.00 - 62.00 | - | - | - | 1100℃ |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 64.00 - 68.00 | - | - | - | 1100℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05 - 0.25 | 0.50 - 1.00 | ≤1.50 | 27.00 - 30.00 | ≤1.00 | ≤0.50 | ≤0.50 | 공동:48.0 - 52.0 | 1200℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25 - 0.35 | 0.50 - 1.50 | 0.50 - 1.50 | 27.00 - 29.00 | - | 1.50 - 2.50 | ≤0.50 | 공동:48.0 - 52.0 | 1200℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35 - 0.55 | 1.00 - 2.00 | ≤1.50 | 27.00 - 30.00 | 47.00 - 50.00 | - | ≤0.50 | W:4.0 - 5.5 | 1200℃ |

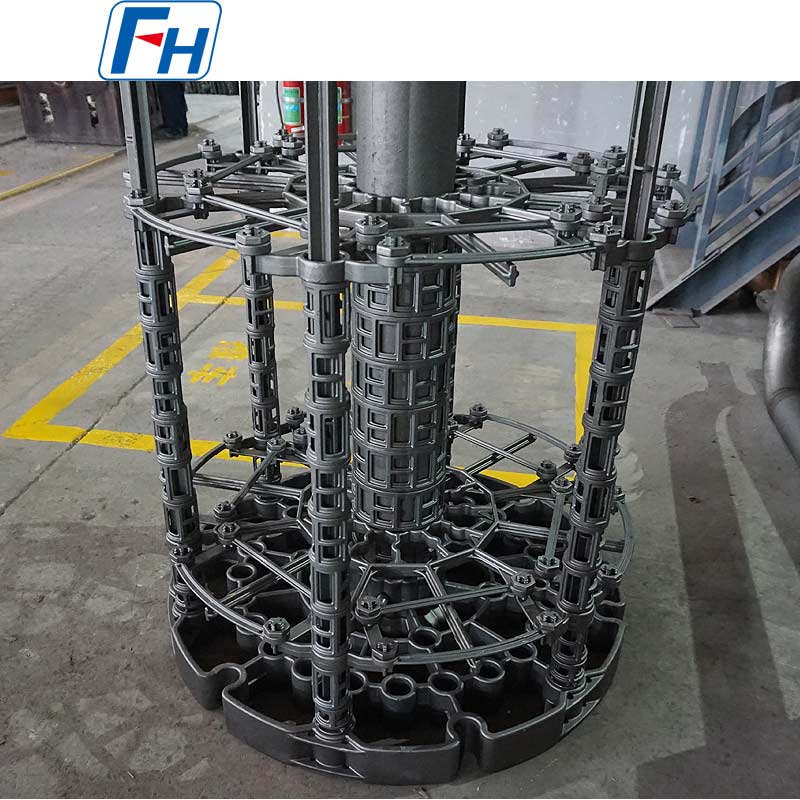

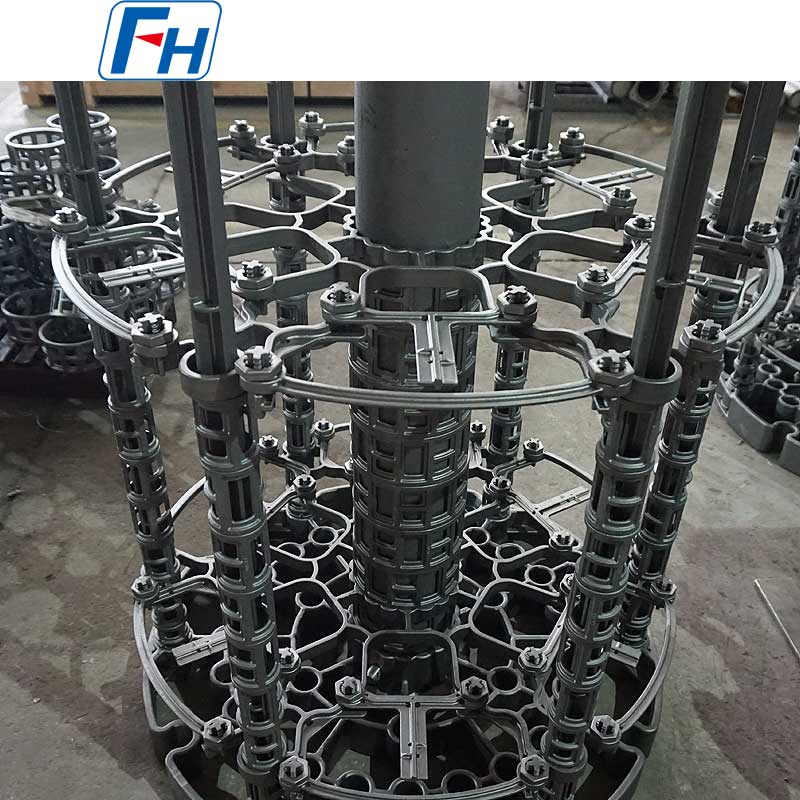

FH® 열처리 치구 정품 사진
주문과정
- 로 내부 직경(또는 L×W), 깊이, 접근 방법 제공
- 부품 치수, 배치당 최대 적재 중량, 작동 온도 공유
- 분위기 지정(침탄, 침탄질화, 어닐링 등)
- FH® 엔지니어는 완전한 시스템 설계 3D 레이아웃을 제안합니다.
- 구성 요소 수량 확인(기본 트레이 바스켓 수 1개)
- 생산: 영업일 기준 15~25일
- 배송 내용: MTC, 검사 보고서, 스태킹 다이어그램, 관리 가이드
FAQ:
Q: 완전한 FH® 웰형 퍼니스 고정 시스템에는 무엇이 포함됩니까?
A: 베이스 트레이 스태킹 바스켓 상단 그리드 - 함께 작동하도록 설계되었습니다.
Q: 바구니는 몇 개나 쌓을 수 있나요?
A: 로 깊이에 따라 다릅니다. FH®는 설계 중에 이를 계산합니다.
Q: 설비는 얼마나 오래 지속되나요?
A: 적절한 유지 관리 및 정상적인 작동 조건에서 일반적으로 300~600사이클입니다.
Q: 내 퍼니스에 맞는 설비를 맞춤 제작할 수 있나요?
A: 네. 맞춤형 크기, 모양, 분할된 디자인이 우리의 전문 분야입니다.
Q: 당신의 보증은 무엇입니까?
A: 제조 결함에 대해서는 12개월간 보증됩니다.
