FH® 1.4848 웰형 퍼니스 고정 시스템
주요 이점
- 정품 1.4848 (ZG40Cr25니20시2)
310S보다 니켈, 크롬, 실리콘 함량이 높아 최대 1050°C의 온도에서 뛰어난 크리프 강도와 침탄 방지 기능을 제공합니다. - 완벽한 시스템 솔루션
베이스 트레이 중간 바스켓 상단 그리드 - 안정적인 스태킹과 최적의 가스 흐름을 위한 통합 시스템으로 설계되었습니다. - 중하중 베어링
강화된 리브 구조와 지지대 덕분에 무게가 고르게 분산됩니다. 중앙이 처지지 않고 높이가 높은 부품 더미나 여러 바스켓을 지지합니다. - 침탄방지 성능
높은 실리콘 함량(1.5~2.5%)은 탄소 침투에 대한 SiO2 장벽을 형성하여 풍부한 침탄 분위기에서 서비스 수명을 연장합니다. - 가스 순환 최적화
베이스 트레이의 열린 그리드 패턴에 올려진 발은 뜨거운 가스가 모든 표면 주위로 흐르도록 하여 아래에서 위로 균일하게 가열됩니다. - 맞춤 구성
원형 또는 직사각형 – 퍼니스 내부 직경에 정확하게 일치합니다. 큰 직경을 위한 분할 옵션.
기술 사양
| 매개변수 | 가치 |
| 소재 | 1.4848(ZG40Cr25Ni20Si2) – 인증됨 |
| 최대. 지속적인 온도 | 1050°C |
| 단기 최고온도 | 1100°C |
| 최대. 총 부하 | 500~2000kg(설계에 따라 다름) |
| 제작 | 정밀 레이저/TIG 용접 또는 인베스트먼트 주조 |
| 모양 | 원형(표준) 또는 직사각형 |
| 표준 직경 | 600mm, 800mm, 1000mm, 1200mm(맞춤형 가능) |
| 예상 서비스 수명 | 400 – 600 침탄 주기 |
| 소재 test certificate (MTC) weld/cast inspection report included with every FH® system | |
FH® 1.4848 웰형 퍼니스 설비를 선택하는 이유는 무엇입니까?
1. 1.4848 – Well-type Furnace를 위한 탁월한 선택
| 재산 | 310S | 1.4848 | 장점 |
| 1000°C에서의 크리프 강도 | 기준선 | 40% | 처짐이 적음 |
| 침탄방지 | 보통 | 높음 | 풍부한 분위기에서 장수명 |
| 산화 저항 | 좋음 | 우수 | 더 적은 스케일링 |
| 열 피로 저항 | 좋음 | 슈페리어 | 균열 감소 |
| 일반적인 사이클 수명 | 150~250 | 400~600 | 400~600 |
2. 완벽한 시스템 - 함께 작동하도록 설계됨
| 구성요소 | 기능 | 주요 특징 |
| 베이스 트레이 | 기초, 가스 흐름 | 올려진 발, 강화된 갈비뼈 |
| 스태킹 바구니 | 부품 봉쇄 | 열린 그리드, 부드러운 가장자리 |
| 상단 그리드 | 보안 상단 레이어 | 무게 유지, 팁 방지 |
3. 침탄방지 기술
침탄 우물형 로에서 탄소는 일반 고정 장치에 침투하여 부서집니다. FH® 1.4848 고정 장치 기능:
- 높은 실리콘 함량 – 안정적인 SiO2 장벽 형성
- 사전 산화 처리 – 보호 Cr₂O₃ 층 생성
- 조밀한 표면 마감 – 탄소 접착 감소
4. Well-type Furnace 과제를 위한 설계
| 도전 | FH® 솔루션 |
| 무거운 더미(높이 2~3m) | 강화된 리브 높은 크리프 강도 합금 |
| 바닥층 고르지 못한 가열 | 제기 발 오픈 그리드 패턴 |
| 어려운 상단 접근 제거 | 큰 직경을 위한 분할 옵션 |
| 열 순환 응력 | 둥근 모서리 응력 완화 용접 |
응용
- 웰형/피트 침탄로
- 웰형 침탄질화로
- 웰형 소둔로(고온)
- 웰형 경화로
- 부품: 대형 기어, 샤프트, 링, 다이, 툴링, 무거운 주조물, 긴 튜브
재료 등급표:
| 내열강 | |||||||||||||
| / | GB | DIN | ASTM | JIS | 화학성분(%) | 최대 작동 온도 | |||||||
| C | Si | 망 | Cr | Ni | Nb/Cb | 모 | 기타 | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0.30 - 0.50 | ≤2.00 | ≤1.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | ≤0.50 | - | 1050℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 19.00 - 23.00 | 8.00 - 12.00 | - | ≤0.50 | - | 950℃ |
| 3 | ZG30Cr28Ni10 | - | 그는 | SCH17 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | 허 | SCH13 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | ≤0.50 | - | 1050℃ |
| 5 | ZG30Cr28Ni16 | - | 안녕하세요 | SCH18 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | 홍콩 | SCH21 | 0.30 - 0.50 | ≤1.75 | ≤1.50 | 23.00 - 27.00 | 19.00 - 22.00 | - | ≤0.50 | - | 1100℃ |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | HU | SCH20 | 0.35 - 0.75 | ≤2.50 | ≤2.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0.35 - 0.70 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1000℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0.30 - 0.50 | ≤2.00 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0.80 - 1.80 | ≤0.50 | - | 1100℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1.20-1.80 | ≤0.50 | - | 1100℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0.80 - 1.80 | ≤0.50 | - | 1050℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1100℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06 - 0.15 | 0.50 - 1.50 | ≤2.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0.50 - 1.50 | ≤0.50 | - | 1050℃ |
| 15 | ZG45Cr12Ni60 | - | 하드웨어 | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 10.00 - 14.00 | 58.00 - 62.00 | - | - | - | 1100℃ |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 64.00 - 68.00 | - | - | - | 1100℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05 - 0.25 | 0.50 - 1.00 | ≤1.50 | 27.00 - 30.00 | ≤1.00 | ≤0.50 | ≤0.50 | 공동:48.0 - 52.0 | 1200℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25 - 0.35 | 0.50 - 1.50 | 0.50 - 1.50 | 27.00 - 29.00 | - | 1.50 - 2.50 | ≤0.50 | 공동:48.0 - 52.0 | 1200℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35 - 0.55 | 1.00 - 2.00 | ≤1.50 | 27.00 - 30.00 | 47.00 - 50.00 | - | ≤0.50 | W:4.0 - 5.5 | 1200℃ |

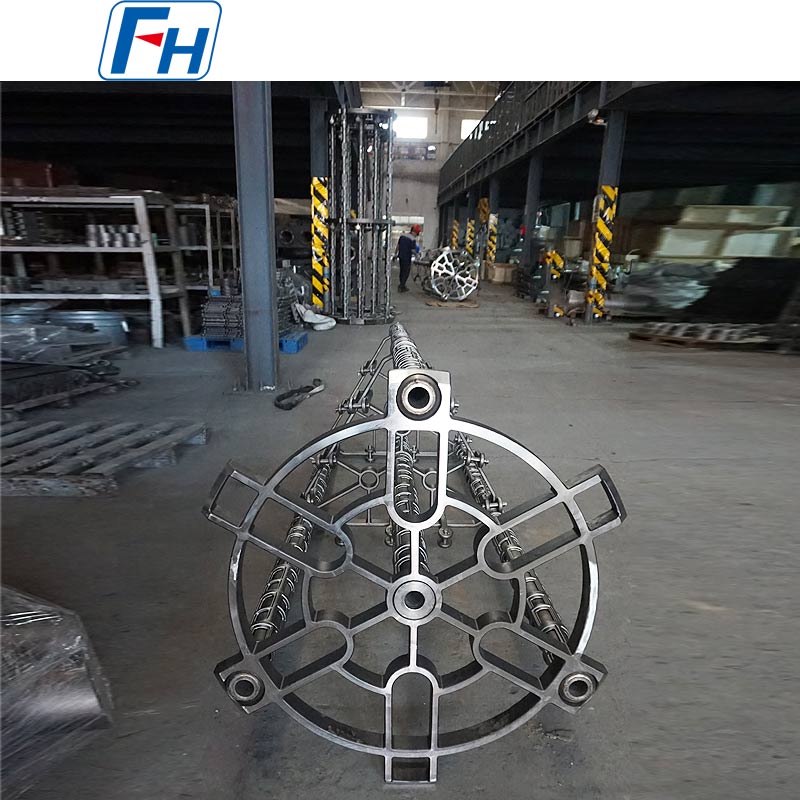

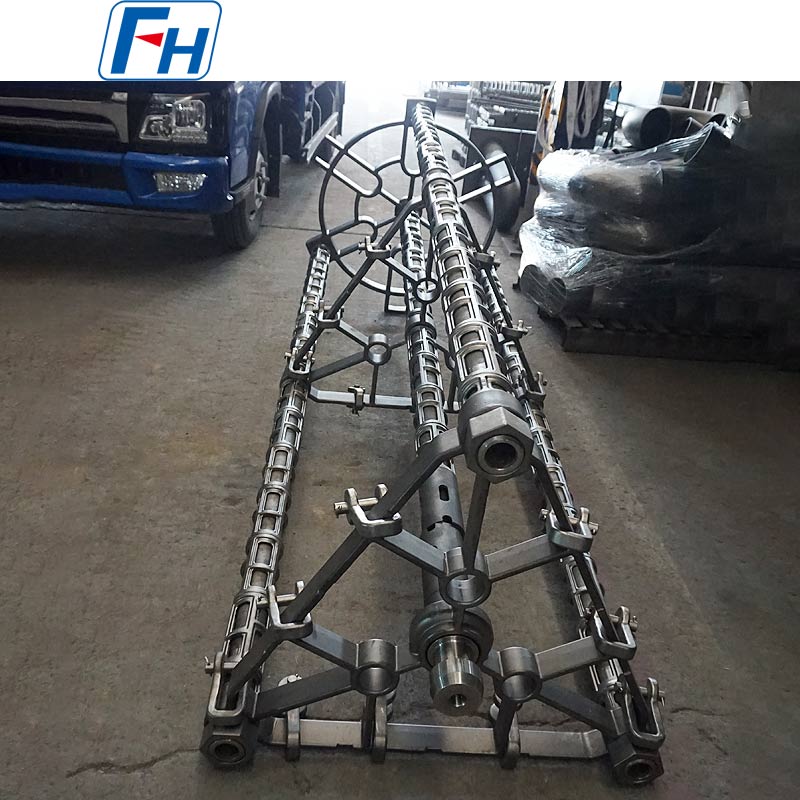

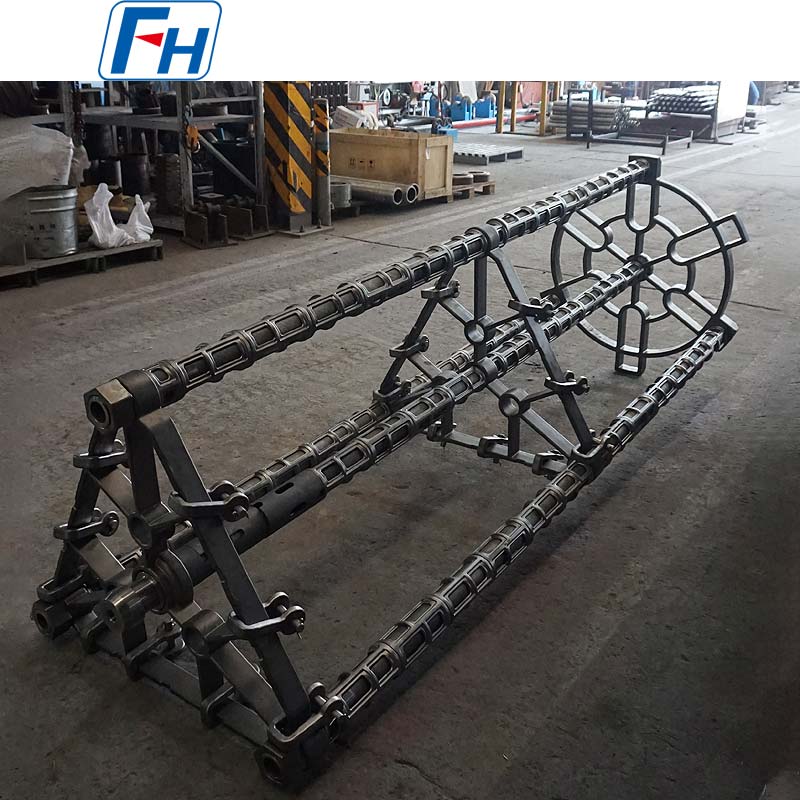

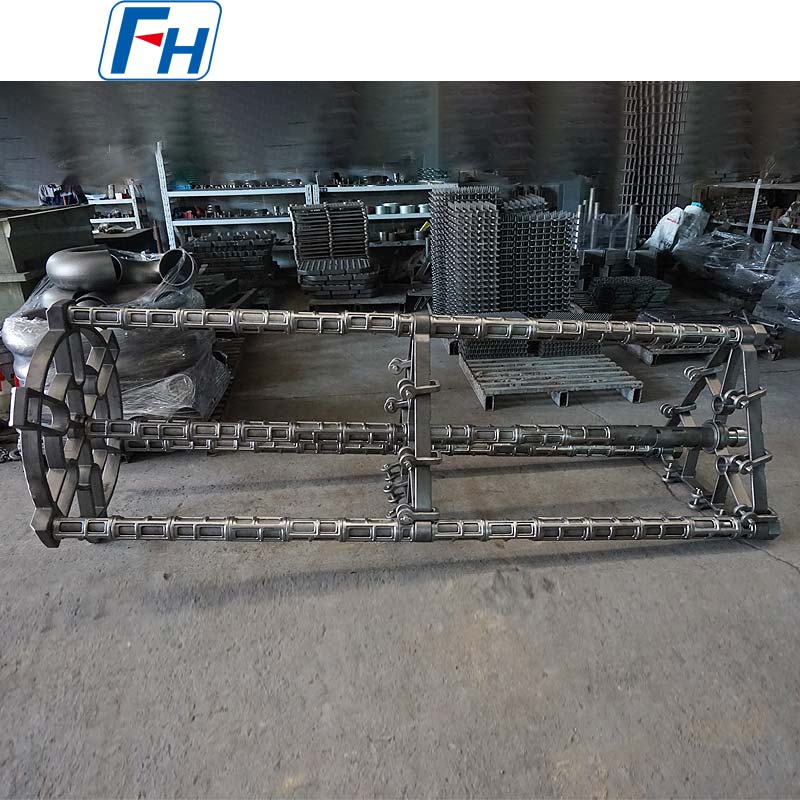

FH® 열처리 치구 정품 사진
주문과정
- 로 내부 직경(또는 L×W), 깊이, 접근 방법 제공
- 부품 치수, 배치당 최대 적재 중량, 작동 온도 공유
- 분위기 지정(침탄, 침탄질화, 어닐링 등)
- FH® 엔지니어는 완전한 시스템 설계 3D 레이아웃을 제안합니다.
- 구성 요소 수량 확인(기본 트레이 바스켓 수 1개)
- 생산: 영업일 기준 15~25일
- 배송 내용: MTC, 검사 보고서, 스태킹 다이어그램, 관리 가이드
FAQ:
Q1: 완전한 FH® 웰형 퍼니스 고정 시스템에는 무엇이 포함됩니까?
A: 표준 시스템에는 세 가지 구성 요소가 포함됩니다.
- 베이스 트레이 – 가스 순환을 위해 발이 올려진 퍼니스 바닥에 위치합니다.
- 스태킹 바스켓 - 부품을 보관하고 서로 쌓아 놓음
- 상단 그리드 - 상단 레이어를 보호하고 기울어짐을 방지합니다.
모든 구성 요소는 안정적인 적층과 균일한 가열을 위해 함께 작동하도록 설계되었습니다. 맞춤형 구성이 가능합니다.
Q2: 웰형 퍼니스에 적합한 고정 장치 크기를 어떻게 결정합니까?
A: 세 가지 측정이 필요합니다.
- 내부 직경(또는 직사각형 퍼니스의 경우 길이 × 너비)
- 사용 가능한 깊이(로 바닥부터 가장 낮은 간섭 지점까지)
- 상단 개구부 직경(설치 간격용)
그런 다음 FH®는 가스 흐름 및 열팽창을 위한 적절한 간격에 맞는 고정 장치를 설계합니다.
질문 3: 베이스 트레이에 다리를 올려야 하는 이유는 무엇입니까?
A: 올려진 다리는 베이스 트레이와 퍼니스 바닥 사이에 간격(일반적으로 50-150mm)을 만듭니다. 이렇게 하면 뜨거운 가스나 대기가 가장 낮은 바스켓 아래로 흐르게 되어 아래에서 위로 균일한 가열이 보장됩니다. 발을 올리지 않으면 바닥 레이어가 더 느리고 고르지 않게 가열됩니다.
Q4: FH® 치구는 침탄로와 질화로 모두에서 사용할 수 있습니까?
A: 예, FH®는 두 가지 용도 모두에 대한 고정 솔루션을 제공합니다. 그러나 가능하다면 각 대기 유형에 대한 전용 고정구를 권장합니다. 침탄과 질화 사이를 전환하면 표면 저하가 가속화될 수 있습니다. 주문시 원하시는 분위기를 기재해 주시면 최적의 디자인을 추천해 드립니다.
Q5: 내 우물형 화로는 상단 개구부가 작습니다. 대형 설비는 어떻게 설치하나요?
A: 내부 직경보다 상단 개구부가 작은 용광로의 경우 FH®는 분할된 설계를 제공합니다.
- 분할된 기본 트레이(3~4개의 연동 부품)
- 분리형 또는 힌지형 바구니
이들은 상단 개구부를 통해 하나씩 설치되고 퍼니스 내부에 조립됩니다. 퍼니스 입장이 필요하지 않습니다.
Q6: 손상된 FH® 고정 장치를 수리할 수 있습니까?
A: 예, 국부적인 손상의 경우:
- 갈라진 용접부는 재용접할 수 있습니다(FH® 또는 자격을 갖춘 상점에서).
- 약간의 늘어짐은 수리할 수 없습니다. 교체를 권장합니다.
- 심하게 침탄 또는 질화 처리된 치구는 부서지기 쉬우므로 교체해야 합니다.
수리 평가를 위해 사진과 함께 FH®에 문의하세요.
