산업용 전기로용 맞춤형 P형 방사 튜브

내열합금 래디언트 튜브 조립 | 맞춤형 장착 플레이트 및 연결 | FH® 합금
FH® 합금는 산업용 용광로 및 열처리 장비용 맞춤형 P형 방사 튜브를 제조하여 고객 도면, 용광로 치수, 작동 온도, 대기 및 버너 시스템 요구 사항에 따라 완전한 방사 튜브 어셈블리를 제공합니다.

P자형 구성은 긴 직선 복사 섹션과 리턴 벤드를 결합하여 상대적으로 컴팩트한 퍼니스 공간 내에 확장된 가열 경로를 생성합니다.

이러한 유형의 복사 튜브는 간접 가열, 가열로 분위기 제어, 안정적인 열 분포 및 맞춤형 가열로 통합이 필요한 산업용 가열 시스템에 적합합니다.

제품개요

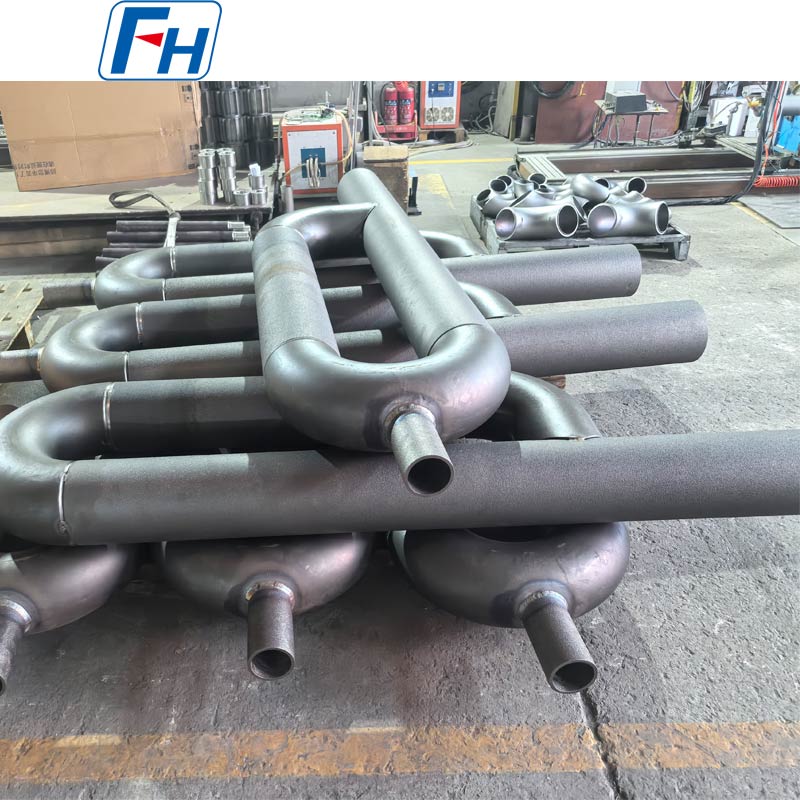

P형 복사 튜브는 여러 개의 직선형 튜브 섹션과 리턴 벤드를 사용하여 연속적인 가열 경로를 형성합니다.
기존의 일자형 방사관과 비교하여 P형 구조는 컴팩트한 설치 배열을 유지하면서 더 긴 방사 표면을 제공할 수 있습니다.
표시된 제품은 다음을 포함하는 완전한 조립품으로 제조될 수 있습니다.

• 주요 복사 튜브 섹션

• 리턴 벤드

• 마운팅 플레이트

• 버너측 연결

• 출구 / 배기 연결

• 지원 구성요소

• 맞춤형 설치 인터페이스


FH® Alloy는 새로운 용광로 프로젝트와 교체용 복사관 제조를 모두 지원합니다.

일반적인 사양

P형 래디언트 튜브 치수
P형 Radiant Tube는 고객의 Furnace 레이아웃에 맞춰 제작 가능합니다.

일반적인 치수 매개변수는 다음과 같습니다.

• OD – 튜브 외경

• WT – 벽 두께

• L – 전체 길이

• C – 중심 거리

• R - 복귀 굽힘 반경

• W – 전체 너비

• 마운팅 플레이트 dimensions

• 연결 튜브 직경

• 연결 길이

• 장착 구멍 치수

• 버너 인터페이스 치수


도면 참조

• OD = 외부 직경

• WT = 벽 두께

• L = 전체 길이

• C = 중심 거리

• R = 굽힘 반경


모든 치수는 고객 도면, 샘플 또는 기존 가열로 치수에 따라 맞춤화될 수 있습니다.

P자형 멀티패스 구조
P형 래디언트 튜브와 기존 직선형 래디언트 튜브의 주요 차이점은 복귀 흐름 기하학적 구조입니다.
여러 개의 직선 섹션이 곡선형 복귀 섹션으로 연결되어 더 긴 내부 흐름 경로를 형성합니다.
이 디자인은 다음을 제공할 수 있습니다.

• 더 큰 복사 가열 표면

• 더 긴 가열 경로

• 컴팩트한 설치 배열

• 유연한 퍼니스 레이아웃

• 안정적인 열 전달

• 맞춤형 버너 및 배기 장치


정확한 P형 형상은 모든 응용 분야에 대해 하나의 표준 치수를 사용하는 대신 실제 가열로에 따라 설계되어야 합니다.

내열합금재료
재료 선택은 복사관 수명에 매우 중요합니다.
FH® Alloy는 다음을 포함한 다양한 내열 재료를 사용하여 P형 방사 튜브를 제조할 수 있습니다.

• 1.4848

• 1.4849

• 1.4852

• 2.4879

• Cr-Ni 내열합금

• High-Ni 내열합금

• 니켈 기반 고온 합금

• 기타 고객 지정 등급


재료 선택은 다음을 고려해야 합니다.

• 작동 온도

• 로 분위기

• 버너 조건

• 열 순환 주파수

• 산화 조건

• 튜브 벽 두께

• 요구되는 서비스 수명


재료가 지정되지 않은 경우 FH® Alloy는 실제 용광로 작동 조건에 따라 재료 선택 지원을 제공할 수 있습니다.

간접 가열로용으로 설계됨
P형 복사관은 버너 화염과 연소 가스가 용광로 작업실에서 분리된 상태로 유지되어야 하는 곳에 일반적으로 사용됩니다.
열은 복사관 벽을 통해 전달되어 퍼니스 내부의 가공물을 향해 복사됩니다.
이 합의는 다음을 제공하는 데 도움이 될 수 있습니다.

• 제어된 로 분위기

• 직접적인 화염 접촉 감소

• 더욱 안정적인 난방

• 균일한 온도 분포

• 안정적인 연속 작동


맞춤형 장착 플레이트 및 연결부

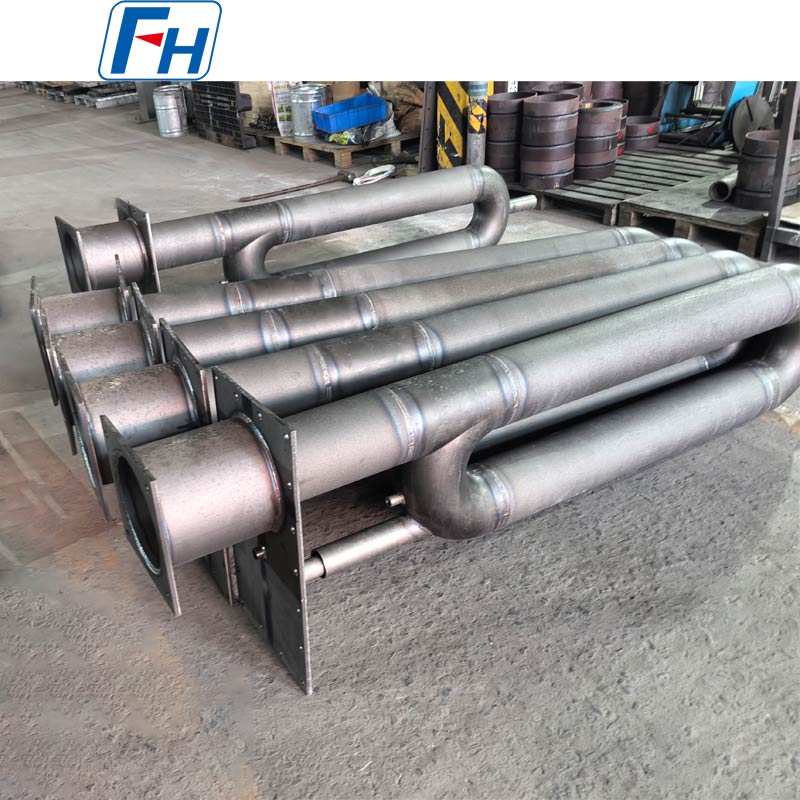

표시된 P형 방사 튜브는 맞춤형 장착 플레이트와 끝 연결 구조를 사용합니다.
FH® 합금은 다음을 맞춤화할 수 있습니다.

• 마운팅 플레이트 width and height

• 판 두께

• 장착 구멍 수량

• 구멍 직경 및 위치

• 버너 연결

• 배기 연결

• 연결 튜브 직경

• 지지 구조

• 설치 방향


이를 통해 완전한 조립이 고객의 기존 퍼니스 인터페이스와 일치할 수 있습니다.

일반적인 응용 분야
P형 방사관은 다음 분야에 널리 사용됩니다.

• 열처리로

• 어닐링로

• 경화로

• 템퍼링로

• 침탄로

• 연속로

• 롤러 노상로

• 보호분위기로

• 철강 가공 라인

• 산업용 난방 시스템


제한된 퍼니스 공간 내에서 긴 복사 가열 경로가 필요한 응용 분야에 특히 적합합니다.

제조공정
디자인에 따라 제조에는 다음이 포함될 수 있습니다.
재료 준비 → 튜브 생산 → 직선 단면 준비 → 리턴 벤드 제작 → 조립 → 용접 → 마운팅 플레이트 제작 → 가공 → 치수 검사 → 표면 청소 → 최종 검사

주요 제조 관리에는 다음이 포함됩니다.

• 튜브 직진도

• 벽 두께 일관성

• 벤드 지오메트리

• 중심 거리

• 용접 품질

• 연결 정렬

• 마운팅 플레이트 accuracy

• 전체 치수 공차


복잡한 P형 구조의 경우 여러 튜브 섹션 간의 올바른 정렬을 유지하는 것이 특히 중요합니다.

주요 장점
확장된 가열 경로
P자형 구조는 단순한 직선형 튜브보다 더 긴 복사 경로를 제공합니다.
컴팩트 퍼니스 레이아웃
제한된 퍼니스 설치 영역 내에 여러 개의 튜브 섹션을 배열할 수 있습니다.
맞춤형 내열 재료
로 온도와 분위기에 따라 재료를 선택할 수 있습니다.
완전한 조립 제조
튜브 섹션, 벤드, 장착 플레이트 및 연결 구조를 하나의 어셈블리로 제공할 수 있습니다.
도면 기반 생산
고도로 맞춤화된 산업용 용광로 프로젝트에 적합합니다.
대체 제조
기존 P형 방사관은 도면, 샘플, 사진 또는 치수 측정을 통해 재현할 수 있습니다.

품질 관리
고객 요구 사항에 따라 검사에는 다음이 포함될 수 있습니다.

• 재료 검증

• 화학 성분 분석

• 치수검사

• 벽 두께 측정

• 굽힘 치수 검사

• 중심 거리 inspection

• 용접검사

• 마운팅 플레이트 inspection

• 연결 치수 검사

• 최종 조립 검사


특별 검사 요구 사항은 생산 전에 합의될 수 있습니다.

FH® 합금을 선택하는 이유는 무엇입니까?
FH® Alloy는 산업용 용광로 및 열처리 장비를 위한 맞춤형 내열 합금 부품을 전문으로 합니다.
당사의 방사 튜브 제품군에는 다음이 포함됩니다.

• P형 방사 튜브

• U자형 래디언트 튜브

• I형 방사관

• 직선 방사형 튜브

• 가스 연소 방사 튜브

• 특수한 모양의 방사형 튜브

• 맞춤형 방사형 튜브 어셈블리


우리는 또한 다음을 제조합니다:

• 용광로 롤러

• 원심 주조 튜브

• 열처리 설비

• 퍼니스 트레이

• 용광로 바구니

• 맞춤형 내열로 구성품


FH® Alloy는 OEM 제조, 도면 기반 생산, 교체 프로젝트 및 해외 고객을 위한 맞춤형 합금 선택을 지원합니다.

견적 요청
P형 복사관에 대한 정확한 견적을 받으려면 다음을 제공하십시오.

1. 기술 도면 또는 스케치

2. 튜브 외경

3. 벽 두께

4. 전체 치수

5. 중심 거리

6. 굽힘 치수 반환

7. 재료 등급

8. 마운팅 플레이트 dimensions
9. 버너/배기 연결 세부정보

10. 작동 온도

11. 로 분위기

12. 필요 수량


기술 검토 및 견적을 위해 도면이나 기존 방사 튜브 사양을 FH® Alloy로 보내십시오.

FAQ
Q1: 당사 도면에 따라 P형 방사관을 제작할 수 있습니까?
예. FH® Alloy는 고객 도면, 샘플 및 용광로 치수를 기반으로 한 맞춤형 제조를 전문으로 합니다.

Q2: P형 방사관과 U형 방사관의 차이점은 무엇인가요?
U형 복사 튜브는 일반적으로 하나의 리턴 벤드로 연결된 두 개의 주요 평행 다리로 구성됩니다. P형 복사 튜브는 여러 섹션이 있는 보다 복잡한 복귀 흐름 배열을 사용하여 퍼니스 내에서 더 긴 가열 경로를 허용합니다.

Q3: 장착 플레이트를 맞춤 설정할 수 있나요?
예. 플레이트 치수, 두께, 장착 구멍, 연결 구멍 및 설치 위치는 모두 퍼니스 도면에 따라 제작 가능합니다.

Q4: 어떤 재료를 사용할 수 있나요?
사용 가능한 옵션에는 1.4848, 1.4849, 1.4852, 2.4879, 고Cr/고Ni 합금, 니켈 기반 합금 및 기타 고객이 지정한 내열 등급이 포함됩니다.

Q5: 교체용 P형 방사관을 제작할 수 있나요?
예. 기존 제품은 도면, 샘플, 사진, 실측치수 등을 이용하여 재현이 가능합니다.

Q6: 완전한 방사형 튜브 어셈블리를 공급할 수 있습니까?
예. FH® Alloy는 튜브 섹션, 리턴 벤드, 장착 플레이트, 연결 및 관련 구조 부품을 완전한 어셈블리로 제조할 수 있습니다.
