FH® 맞춤형 구부러진 방사형 튜브 제조업체 | 산업용로용 형상 방사 튜브

산업용로 가열 시스템용 맞춤형 용접 강철 방사형 튜브

제품개요
FH® SS400 Q235 서펜타인 벤트 래디언트 튜브(Serpentine Bent Radiant Tube)는 비용 효율적인 구조용 강철 솔루션이 필요한 산업용 용광로 응용 분야를 위해 설계된 제작된 다중 패스 가열 튜브 시스템입니다.
고합금 래디언트 튜브와 달리 이 모델은 SS400 및 Q235 탄소강 소재를 사용하므로 다음과 같은 용도에 적합합니다.

• 중온로 환경

• 구조적 난방 시스템

• 극단적이지 않은 산화 조건

• 비용에 민감한 산업용 열처리 라인


구불구불한 기하학적 구조는 컴팩트한 설치 공간을 유지하면서 가열 표면적을 크게 늘립니다.

주요 특징 및 장점
1. 비용 효율적인 산업용 난방 솔루션
SS400 Q235 강철을 사용하면 중온 응용 분야의 구조적 무결성을 유지하면서 재료 비용이 절감됩니다.
2. 다중 패스 구불구불한 열 분포
구부러진 구성은 열 교환 길이를 최대화하여 다음을 보장합니다.

• 더욱 균일한 가열

• 핫스팟 감소

• 용광로 효율성 향상


3. 강력한 용접 구조 설계
모든 굴곡부와 접합부는 눈에 보이는 강화 비드 구조(이미지 참조)로 정밀 용접되어 다음을 보장합니다.

• 구조적 안정성

• 진동 저항

• 장기적인 기계적 강도


4. 맞춤형 엔지니어링 제조
FH®는 가열로 레이아웃을 기반으로 완전한 맞춤화를 제공합니다.

• 서펜타인 / S형 / 다중 루프 디자인

• 입구/출구 위치 지정

• 기본 프레임 통합

• 튜브 직경 및 벽 두께


5. 간편한 유지관리 및 설치
모듈식 용접 구조로 인해 다음이 가능합니다.

• 더 빠른 교체

• 단순화된 가열로 통합

• 다운타임 비용 절감


기술 사양

소재설명(SS400 Q235)
이 구조는 널리 사용되는 산업용 탄소강을 사용합니다.

• SS400(일본규격 구조강)
  용접성이 좋고 일반적인 구조적 강도가 좋습니다.

• Q235 (중국 구조용 탄소강)
  뛰어난 비용 대비 성능 비율과 제조 유연성.


이 조합은 합금강이 필요하지 않은 비극한 열로 환경에 이상적입니다.

응용분야
FH® SS400 Q235 구불구불한 방사형 튜브는 다음 분야에 널리 사용됩니다.

• 저온 및 중온 열처리로

• 예열 시스템

• 산업용 건조로

• 연속생산 히팅라인

• 구조로 장비 어셈블리

• 맞춤형 OEM 용광로 프로젝트


제조 능력(FH® 공장)
FH®는 다음을 갖춘 산업용 용광로 부품을 전문으로 합니다.

• CNC 절단 및 정밀 벤딩

• 고강도 용접(완전 용입 용접)

• 기하학적 정확성을 위한 지그 제어 어셈블리

• 배송 전 치수 검사

• 선택적 스트레스 해소 치료


품질 관리
각 단위는 다음을 수행합니다.

• 용접심 검사(시각적 옵션 NDT)

• 치수 공차 확인

• 내하중 검증

• 설치 적합성 테스트(필요한 경우)


OEM / 맞춤형 용광로 엔지니어링
우리는 다음을 통해 용광로 제조업체 및 EPC 계약자를 지원합니다.

• 맞춤형 구불구불한 레이아웃 디자인

• 퍼니스 챔버 도면과 통합

• 소재 업그레이드 제안(SS400 → 필요한 경우 합금 업그레이드)

• 신속한 프로토타입 제작

• 용광로 프로젝트를 위한 일괄 생산

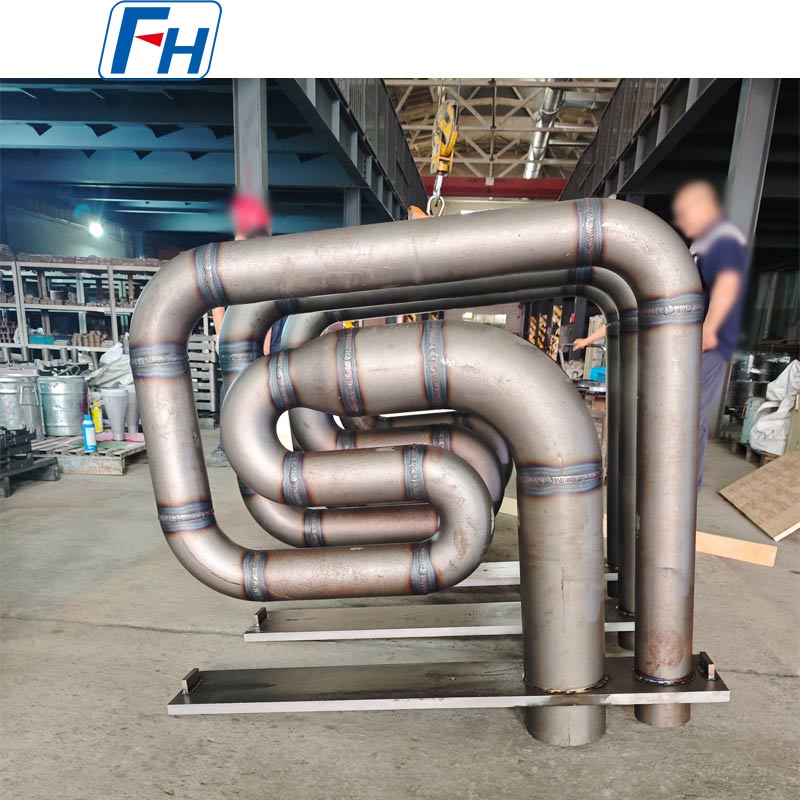

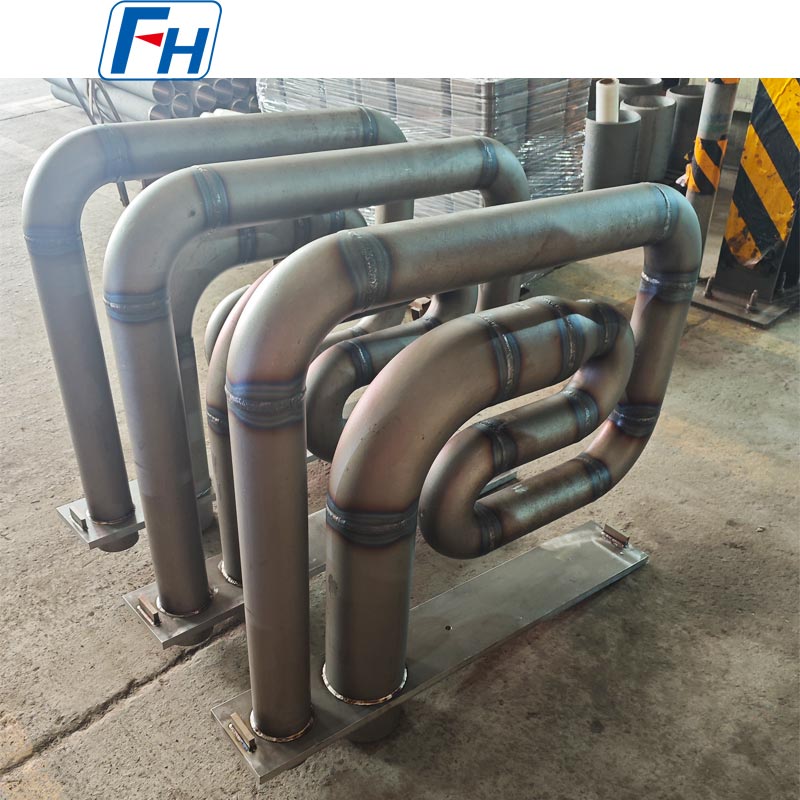

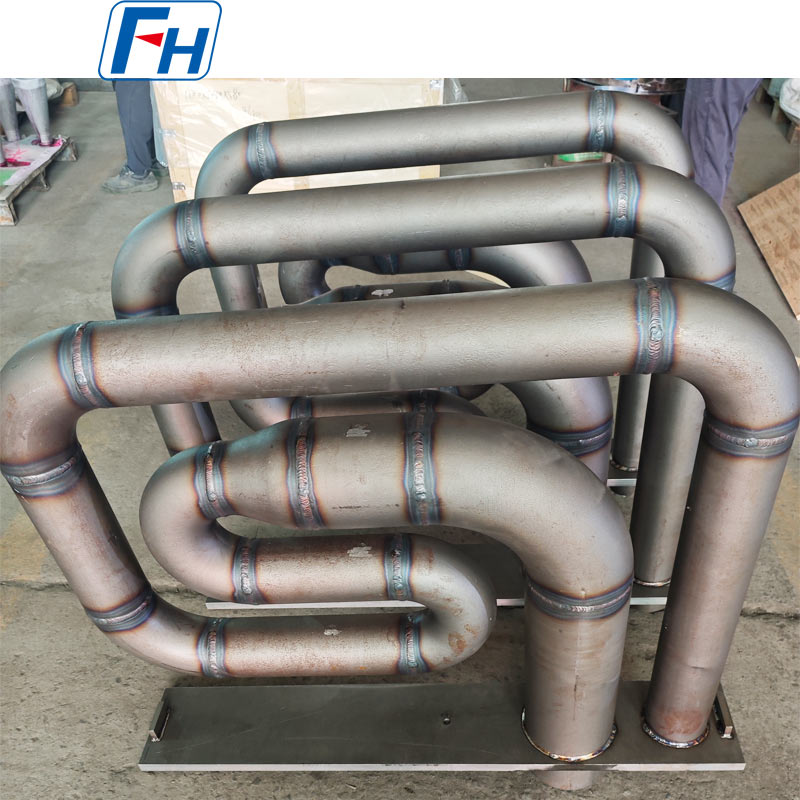

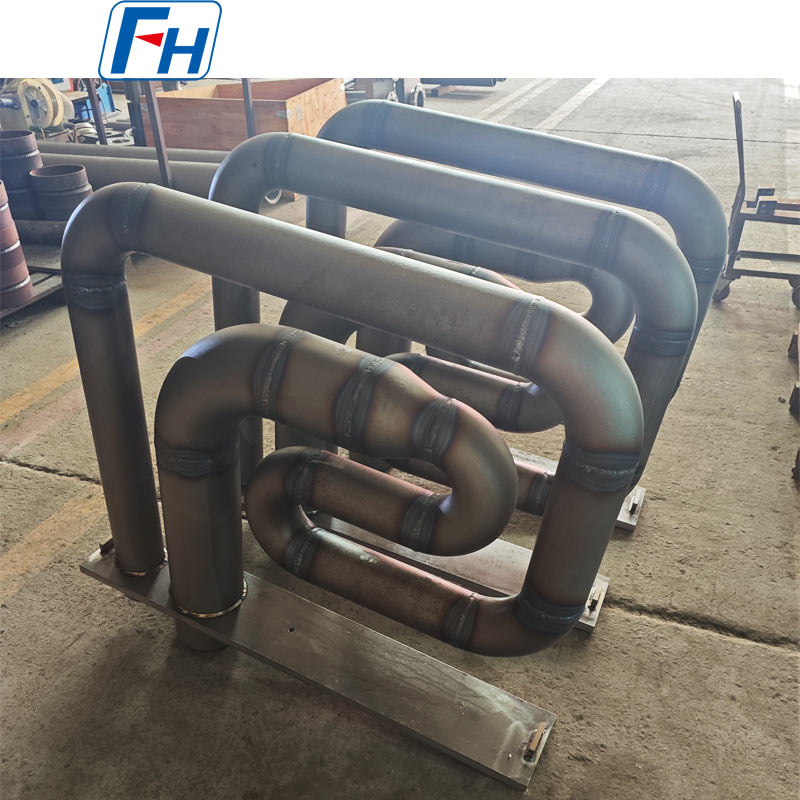

FH® 특수 벤트 래디언트 튜브의 정품 사진


FAQ
Q1: 구불구불한 방사관은 어떤 용도로 사용되나요?
A: 직선형 가열 경로가 아닌 멀티 패스 구조를 사용하여 산업용로에서 열을 고르게 분배하는 데 사용됩니다.

Q2: SS400 Q235는 고온로에 적합합니까?
A: 중간 및 저온 응용 분야에 적합하며 극한의 고온 산화 환경에는 권장되지 않습니다.

Q3: FH®는 모양을 맞춤 설정할 수 있나요?
A: 예, FH®는 용광로 도면 또는 레이아웃 요구 사항을 기반으로 전체 OEM 설계를 제공합니다.

Q4: 이 제품을 가장 많이 사용하는 산업 분야는 무엇입니까?
A: 금속 가공, 열처리 장비 제조사, 일반 산업용로 시스템.
