열처리로용 U Radiant Tube 한국시장 | FH®

공업로용 U자형 방사관

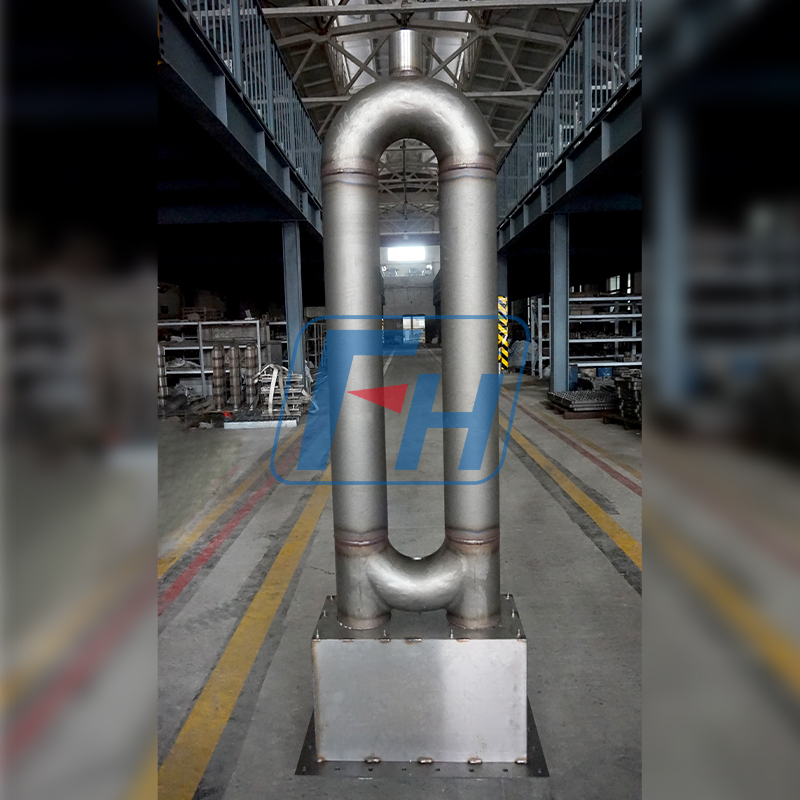

FH® 합금 U자형 방사형 튜브는 산업용 열처리로의 간접 가열 용도로 설계되었습니다. U자형 구조는 넓은 열 전달 표면을 제공하는 동시에 연소 분위기를 퍼니스 챔버와 분리하여 안정적이고 균일한 퍼니스 가열을 보장합니다.

내열성 합금으로 제조된 당사의 복사 튜브는 작동 온도, 가열로 분위기, 튜브 치수, 버너 설계 및 서비스 조건에 따라 맞춤화할 수 있습니다.

주요 특징

• 산화 및 고온 부식에 대한 높은 저항성

• 고온에서 우수한 강도와 치수 안정성

• 효율적이고 균일한 복사열 전달을 위해 설계되었습니다.

• 연속식 및 배치식 산업용로에 적합

• 맞춤형 튜브 직경, 벽 두께, 길이 및 U-벤드 치수
• 다양한 내열성 스테인리스강 및 니켈 기반 합금으로 제공됩니다.

• 고객 도면 또는 기존 용광로 치수에 따른 제작

• 배송 전 검사 가능


일반적인 사양

일반적인 응용 분야
U자형 복사 튜브는 다음 분야에 널리 사용됩니다.

• 열처리로

• 침탄로

• 어닐링로

• 경화로

• 연속로

• 롤러 노상로

• 배치로

• 산업용 가열로

• 철강 가공 라인

• 금속 열처리 장비


T 특히 간접 가열과 화로 분위기 제어가 필요한 화로 시스템에 적합합니다.

내열합금 소재 옵션
재료 선택은 복사관 수명에 매우 중요합니다.

용광로 온도, 대기 및 열 순환 조건에 따라 FH® 합금은 다음을 포함한 다양한 내열 합금 등급으로 복사 튜브를 제조할 수 있습니다.

• 1.4848 / AISI 309계 내열합금

• 1.4849 / AISI 310계 내열합금

• 1.4852 내열합금

• 2.4879 고온 합금 등급

• 고니 및 고Cr 내열합금

• 더욱 까다로운 용광로 조건을 위한 니켈 기반 합금


최종 재료는 실제 작동 온도, 노 분위기, 부하 및 예상 사용 수명에 따라 선택해야 합니다.

재료 선택 표

제조 및 제조
설계에 따라 다음 조합을 사용하여 U자형 방사 튜브를 제조할 수 있습니다.
원심주조/정적주조 → 가공 → 튜브조립 → U-bend 제작 → 용접 → 치수검사 → 표면마무리 → 최종검사

대형 또는 고온 복사 튜브의 경우 다음 사항에 특별한 주의를 기울여야 합니다.

• 튜브 직진도

• 벽 두께 일관성

• 용접 품질

• U-벤드 기하학

• 전체 치수

• 고온 변형 저항


이는 열 응력, 산화 및 치수 왜곡으로 인한 조기 고장을 줄이는 데 도움이 됩니다.

고온로 서비스용으로 설계됨
방사형 튜브는 반복적인 가열 및 냉각 주기로 작동합니다. 일반적인 실패 메커니즘은 다음과 같습니다.

• 고온 산화

• 열피로

• 크리프 변형

• 튜브 벤딩

• 용접 균열

• 국지적 과열

• 고온 부식


따라서 FH® Alloy는 공칭 온도만을 기준으로 재료를 선택하는 대신 고객의 실제 용광로 조건에 따라 복사 튜브 설계를 평가합니다.
보다 정확한 재료 선택을 위해 다음을 제공하는 것이 좋습니다.
작동 온도 퍼니스 분위기 튜브 드로잉 버너 유형 예상 수명.

맞춤형 U자형 방사형 튜브
우리는 고객 도면 및 퍼니스 요구 사항에 따라 U자형 방사 튜브를 제조합니다.
맞춤 매개변수에는 다음이 포함됩니다.

• 외경

• 내경

• 벽 두께

• 직선형 튜브 길이

• U-벤드 반경

• 전체 높이

• 연결 치수

• 플랜지 치수

• 버너 인터페이스

• 재료 등급

• 용접 요구 사항


기존 방사 튜브는 샘플, 도면 또는 치수 측정에 따라 제조될 수도 있습니다.

품질검사
프로젝트 요구 사항에 따라 검사에는 다음이 포함될 수 있습니다.

• 화학 성분 분석

• 치수검사

• 육안검사

• 용접검사

• 기계적 성질 테스트

• 표면검사

• 내열합금 재질 검증


추가 검사 요구 사항은 생산 전에 논의될 수 있습니다.

FH® 합금을 선택하는 이유는 무엇입니까?
FH® Alloy는 산업용 용광로 및 열처리 장비를 위한 맞춤형 내열 합금 부품을 전문으로 합니다.
당사의 제조 역량은 다음과 같습니다.

• 빛나는 튜브

• 용광로 롤러

• 열처리 설비

• 용광로 바구니

• 퍼니스 트레이

• 퍼니스 팬 구성 요소

• 원심 주조 튜브

• 내열합금 주물


우리는 전 세계 용광로 제조업체, 열처리 공장, 제철소 및 산업 장비 회사의 OEM 및 도면 기반 생산을 지원합니다.

견적 요청
U자형 방사 튜브에 대한 정확한 견적을 원하시면 다음을 보내주십시오.

1. 제품 도면

2. 튜브 직경 및 벽 두께

3. 전체 치수

4. 재료 등급

5. 작동 온도

6. 로 분위기

7. 필요 수량

8. 기존 방사관 사진(가능한 경우)


재료 선택 및 견적을 위해 도면 또는 용광로 요구 사항을 보내주십시오.
