제품개요
FH® 합금는 안정적인 열 전달, 고온 저항 및 장기적인 구조적 신뢰성이 요구되는 간접 가열 응용 분야를 위해 설계된 산업용 열처리로용 맞춤형 W 유형 복사 튜브를 제조합니다.

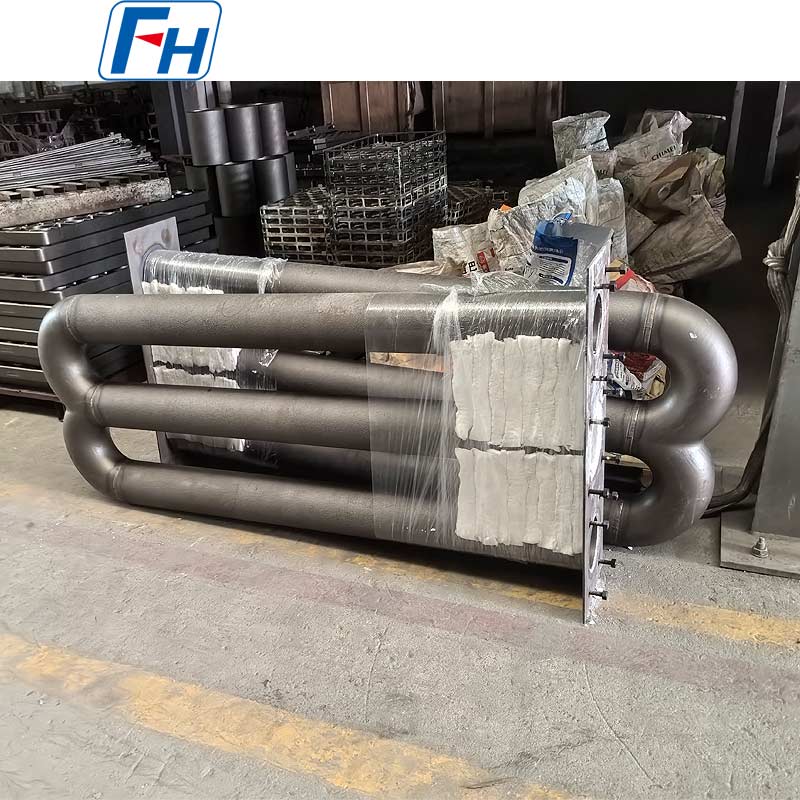

이 W형 래디언트 튜브는 HT 내열 합금으로 제작되었으며 전체 크기는 1860 × 610mm입니다. 멀티 패스 W 구성은 비교적 컴팩트한 퍼니스 공간 내에서 크고 효과적인 복사 표면을 제공하므로 효율적이고 균일한 가열이 필요한 산업용 퍼니스에 적합합니다.
각 Radiant Tube는 고객의 Furnace 치수, 버너 배치, 플랜지 설계, Tube 직경 및 작동 조건에 따라 제작 가능합니다.

제품 사양

도면이나 가열로 작동 조건에 따라 맞춤형 크기, 재료, 튜브 직경 및 플랜지 구조를 사용할 수 있습니다.

W형 방사관이란?
W형 복사관은 W형 가스 경로를 형성하기 위해 리턴 벤드를 통해 연결된 여러 개의 직선형 튜브 섹션으로 구성된 간접로 가열 구성요소입니다.
퍼니스 작동 중에 뜨거운 연소 가스가 복사관의 내부 통로를 통해 흐릅니다. 열은 내열합금 튜브 벽을 통해 전달되고 연소 가스가 가공물에 직접 접촉하지 않고 퍼니스 챔버로 방출됩니다.
이 설계는 로 대기 또는 제품 표면이 연소 생성물로부터 격리된 상태로 유지되어야 할 때 일반적으로 사용됩니다.
단순한 직선형 또는 U형 설계와 비교하여 W 구성은 사용 가능한 퍼니스 챔버 내에서 더 큰 복사 표면을 제공할 수 있습니다.

HT W Type Radiant Tube의 주요 특징
HT 내열합금 구조
튜브는 까다로운 고온 용광로 환경을 위해 선택된 HT 등급 내열 합금으로 제조됩니다.
이 소재는 다음에 대한 우수한 저항성을 제공합니다.

• 고온 산화

• 반복되는 가열 및 냉각 사이클

• 열변형

• 용광로 대기 공격

• 장기간 고온 서비스


재료 선택은 로 온도, 분위기 및 예상 사용 수명에 따라 조정될 수도 있습니다.

큰 복사 가열 표면
W자형 구성은 하나의 복사 튜브 어셈블리 내에 여러 개의 가열 섹션을 생성합니다.
이는 사용 가능한 복사 표면을 늘리는 데 도움이 되며 가열로 설계자는 가열 챔버를 효율적으로 사용할 수 있습니다.
여기에 표시된 1860 × 610mm 구성은 고객의 특정 퍼니스 설치를 위해 제조되었습니다.

퍼니스 설치를 위한 맞춤형 설계
방사형 튜브는 표준 상용 제품이 아닙니다.
치수는 일반적으로 기존 치수와 일치해야 합니다.

• 용광로 챔버

• 버너

• 회복기

• 장착 플랜지

• 용광로 벽

• 튜브 지지대

• 가스 흐름 요구 사항


FH® Alloy는 기존 2D 도면, 3D 모델 또는 물리적 샘플에 따라 W 방사 튜브를 제조할 수 있습니다.
고객이 완전한 도면을 갖고 있지 않은 경우 엔지니어링 평가를 위해 운영 정보도 제공할 수 있습니다.

고강도 용광로 건설

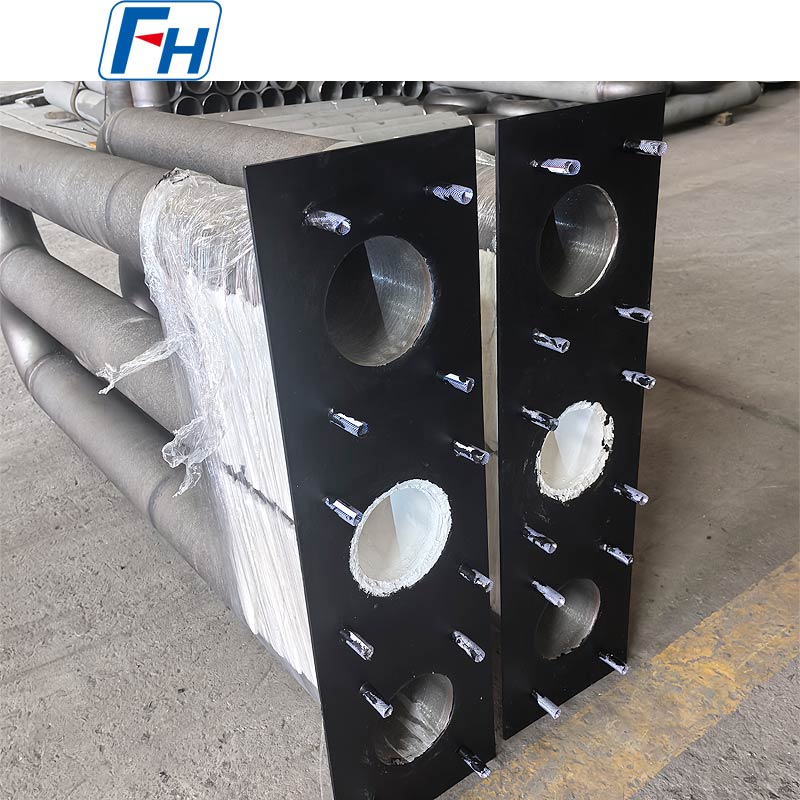

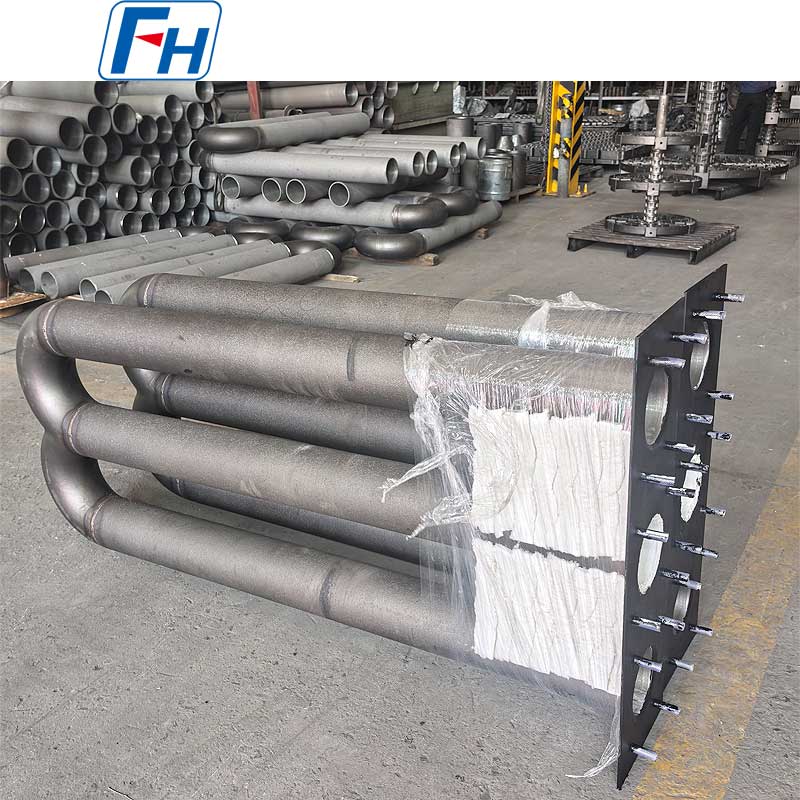

제품 이미지에 표시된 W 래디언트 튜브는 통합 장착 플랜지가 있는 견고한 다중 섹션 구조를 사용합니다.

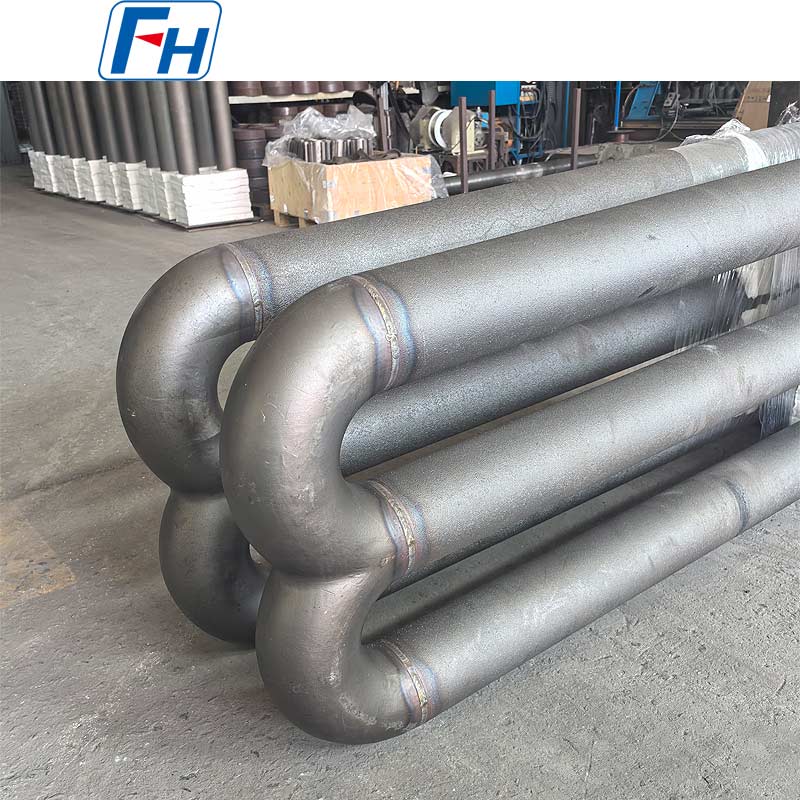

튜브 연결, 리턴 벤드 및 플랜지 인터페이스와 같은 중요한 영역은 반복적인 열 순환 하에서 안정적인 작동을 위해 특히 중요하기 때문에 치수 정확도에 주의하여 제조됩니다.

일반적인 응용 분야
FH® Alloy W 유형 복사 튜브는 다음을 포함한 광범위한 산업용 난방 시스템에 사용할 수 있습니다.

• 열처리로

• 연속로

• 어닐링로

• 침탄로

• 경화로

• 롤러 노상로

• 산업용 가열로

• 보호 분위기 퍼니스

• 금속 가공로


이는 간접 가열 및 노 분위기 제어가 필요한 응용 분야에 특히 적합합니다.

HT 합금이 Furnace Radiant Tube에 사용되는 이유
방사형 튜브는 가혹한 작동 조건에 지속적으로 노출됩니다.
사용 중에 튜브는 높은 내부 가스 온도, 외부 용광로 온도, 산화 및 반복적인 열팽창 및 수축을 경험할 수 있습니다.
따라서 복사관 재료는 상온 이상의 기계적 강도를 제공해야 합니다.
HT 내열 합금은 고온 응용 분야용으로 설계되었으며 산업용 용광로 부품에 필요한 내산화성과 고온 구조 안정성의 조합을 제공할 수 있습니다.
그러나 항상 실제 작동 조건에 따라 올바른 재료를 선택해야 합니다.
FH® Alloy는 다음에 따라 다양한 내열 합금 등급으로 방사 튜브를 제조할 수 있습니다.
작동 온도 · 노 분위기 · 버너 유형 · 튜브 치수 · 가열 주기 · 예상 수명

맞춤형 W형 방사형 튜브 제조
FH® Alloy는 표준 크기 제품보다는 맞춤형 용광로 부품에 중점을 둡니다.
W 유형 방사형 튜브의 경우 다음을 맞춤 설정할 수 있습니다.
튜브 구성
W형, U형, I형, M형, P형, 직선형 및 특수 굴곡형 방사관 설계가 가능합니다.
치수
귀하의 도면에 따라 다음 매개변수를 제조할 수 있습니다.

• 전체 길이

• 전체 폭

• 튜브 외경

• 튜브 벽 두께

• 중심 거리

• 굴곡 반경

• 플랜지 치수

• 장착 구멍 위치


소재
작동 조건 및 고객 요구 사항에 따라 다양한 내열 합금 등급을 제공할 수 있습니다.
플랜지 및 장착 구조
기존 퍼니스 설치에 맞게 플랜지, 장착 플레이트 및 연결 구조를 제작할 수 있습니다.

방사형 튜브 제조 및 품질 관리
치수 일관성과 서비스 신뢰성을 향상시키기 위해 FH® Alloy는 각 맞춤형 방사 튜브의 중요한 제조 단계를 제어합니다.
일반적인 생산 및 검사 절차는 다음과 같습니다.
소재 preparation → Tube processing → Bend/connection preparation → Assembly → Welding → Dimensional inspection → Surface inspection → Final inspection → Packing
설계 및 고객 사양에 따라 추가 재료 또는 품질 검사 문서도 제공될 수 있습니다.

견적에 필요한 정보
더 빠른 견적을 원하시면 다음을 보내주십시오.

1. 방사형 튜브 도면

2. 튜브 외경 and wall thickness

3. 전체 치수

4. 소재 specification

5. 작동 온도

6. 로 분위기

7. 버너 type

8. 필요 수량


전체 도면을 사용할 수 없는 경우 주요 치수 및 퍼니스 작동 조건과 함께 기존 래디언트 튜브의 사진을 보내주십시오.
우리 엔지니어링 팀은 생산 전에 정보를 평가할 수 있습니다.

FH® 합금을 선택하는 이유는 무엇입니까?
FH® Alloy는 산업용 열처리 용도를 위한 내열 합금 용광로 부품 제조를 전문으로 합니다.
우리의 제품 범위는 다음과 같습니다:

• 빛나는 튜브

• 용광로 롤러

• 열처리 설비

• 열처리 트레이

• 열처리 바구니

• 용광로 그리드

• 원심 주조 튜브

• 내열합금 주물

• 맞춤형 퍼니스 액세서리


우리는 교체 프로젝트와 새로운 용광로 프로젝트에 대해 도면 기반 및 애플리케이션 기반 사용자 정의를 지원합니다.

FH® 합금으로 만든 맞춤형 W 유형 방사형 튜브
귀하의 열처리로에 적합한 W형 복사관 제조업체를 찾고 계십니까?
FH® Alloy는 도면과 실제 용광로 작동 조건을 기반으로 맞춤형 내열 합금 방사 튜브를 제공합니다.
기술 평가 및 견적을 위해 도면, 치수, 재료 사양 및 작동 온도를 보내주십시오.

FAQ
Q1: 1860 × 610mm W형 방사관을 제작할 수 있나요?
예. FH® Alloy는 이 HT W형 방사형 튜브 사양을 제조할 수 있으며 퍼니스 설계에 따라 치수를 맞춤화할 수도 있습니다.

Q2: W형 방사관의 장점은 무엇인가요?
W형 구조는 상대적으로 컴팩트한 퍼니스 설치 공간 내에서 더 긴 다중 패스 가열 경로와 더 큰 복사 표면을 생성합니다.

Q3: 튜브 직경과 벽 두께를 맞춤 설정할 수 있나요?
예. 튜브 직경, 벽 두께, 중심 거리, 굽힘 반경, 전체 치수 및 연결 구조를 모두 맞춤 설정할 수 있습니다.

Q4: 마운팅 플레이트와 절연 블록을 함께 공급할 수 있습니까?
예. 래디언트 튜브는 장착 플레이트, 절연 블록, 스터드 및 관련 설치 구성 요소가 포함된 완전한 어셈블리로 제공될 수 있습니다.

Q5: HT 재료를 다른 합금으로 대체할 수 있습니까?
예. 작동 온도, 로 분위기, 버너 조건 및 예상 수명에 따라 재료를 선택할 수 있습니다.

Q6: 기존 W형 방사관을 재현할 수 있나요?
예. 교체용 튜브는 원본 도면, 샘플, 사진 또는 측정된 치수에 따라 제작될 수 있습니다.
