고온 용광로용 FH® 310s 용접 팬 블레이드

브랜드: FH®

인증: ISO9001, ISO14001

재료: 오스테나이트계 내열 스테인리스강

재료 등급: 310년대

크기: Φ810x110mm 또는 당신의 그림에 따라 맞춤화

작동 온도: 1100℃

MOQ: 2개

문의하기

FH® 용접 팬 블레이드 및 임펠러 | 고온로 순환

주요 이점

정밀 레이저 용접
하이브리드 레이저 TIG 용접 공정 – 최소한의 열 입력, 완전한 침투 및 열 피로 균열을 방지하는 스패터 없는 솔기.
고온 강도
내열 합금으로 제작 - 최대 1150°C의 용광로 작동 온도에서 블레이드 형상과 구조적 무결성을 유지합니다.
동적 밸런싱
각 임펠러는 배송 전에 동적으로 균형이 잡혀 있습니다(ISO 1940 G6.3 이상). 이는 진동을 줄이고 베어링 수명을 연장하며 조용한 작동을 보장합니다.
맞춤형 블레이드 프로필
방사형, 후방 곡선, 전방 곡선 또는 축류 흐름 - 특정 공기 흐름 및 압력 요구 사항에 맞게 설계되었습니다.
견고한 구조
강화된 블레이드-허브 부착 및 응력 완화 용접 - 열 순환과 높은 원심력을 견딥니다.

기술 사양

매개변수	가치
재료	310S, 1.4828, 1.4849, 인코넬 600/625, 하스텔로이
최대. 지속적인 온도	650°C – 1150°C (재료에 따라 다름)
블레이드 유형	방사형, 후방 곡선, 전방 곡선, 축형
허브 유형	키형, 테이퍼형, 분할형 또는 맞춤형 보어
직경 범위	200mm – 1500mm
최대. 팁 속도	최대 100m/s(설계에 따라 다름)
균형 등급	ISO 1940 G6.3 표준(G2.5 사용 가능)
용접표준	EN ISO 5817 / AWS D1.1
표면 마감 As-welded/shot-blasted/고온 코팅

FH® 용접 팬 블레이드를 선택하는 이유는 무엇입니까?
1. 순환팬의 중요한 역할
열처리로에서 순환팬은 온도 균일성의 핵심입니다. 잘못 제작된 팬 블레이드:

베어링과 모터 마운트를 손상시키는 진동 생성
고르지 않은 공기 흐름 생성 - 부하 전반에 걸쳐 온도 변화
용접 균열 – 치명적인 고장 가능성
온도 변형 – 효율성 감소 및 에너지 소비 증가

FH® 용접 임펠러는 이러한 문제를 해결합니다.

2. 재료 선택 가이드

소재	최대 온도	최고의 대상
310S	950°C	템퍼링, 저온침탄, 일반순환
1.4828	1000°C	더 높은 온도 어닐링, 우수한 내산화성
1.4849	1050°C	고온 침탄, 중부하 순환
인코넬 600	1100°C	심한 열 순환, 부식성 대기
인코넬 625	1150°C	극한의 온도, 고강도 요구사항

3. 제조공정

단계	프로세스
1	인증된 플레이트에서 레이저 절단된 블레이드 프로파일
2	고객 샤프트 사양에 맞게 가공된 허브
3	정밀 용접 설비에 위치한 블레이드
4	레이저/TIG 용접 – 왜곡 최소화, 스패터 없음
5	용접 후 응력 완화(고온 서비스에 필요)
6	대략적인 균형 조정 - 재료 추가/제거
7	동적 밸런싱 – ISO 1940 G6.3 최소
8	최종 치수 검사 및 표면 마무리

사용 가능한 블레이드 유형

유형	기류 패턴	최고의 대상
방사형(직선)	고압, 적당한 흐름	높은 정압 적용, 조밀한 하중
역곡선	높은 흐름, 좋은 효율성	일반 순환, 에너지 효율
전방 곡선	저속에서 높은 유량	저속, 대용량 애플리케이션
축(프로펠러)	고유량, 저압	관통로, 냉각 팬

응용
용광로 유형:

상자로 지붕 순환 팬
구덩이로 재순환 팬
자동차 바닥 용광로 팬
벨로 순환
연속로 직교류 팬
템퍼링로 순환
어닐링로 팬
소결로 팬
건조로 순환

산업:

열처리 상점
자동차 부품 제조
항공우주 열처리
단조 및 주조
강철 및 알루미늄 가공
세라믹 및 유리 가마
화학 처리로

재료 등급표:

내열강
/	GB	DIN	ASTM	JIS	화학성분(%)								최대 작동 온도
/	GB	DIN	ASTM	JIS	C	시	망	Cr	니	Nb/Cb	모	기타	최대 작동 온도
1	ZG40Cr27Ni4	1.4823	HD	SCH11	0.30 - 0.50	≤2.00	≤1.00	24.00 - 28.00	4.00 - 6.00	-	≤0.50	-	1050℃
2	ZG40Cr22Ni10	1.4826	HF	SCH12	0.30 - 0.50	1.00 - 2.50	≤2.00	19.00 - 23.00	8.00 - 12.00	-	≤0.50	-	950℃
3	ZG30Cr28Ni10	-	그는	SCH17	0.20 - 0.50	≤2.00	≤2.00	26.00 - 30.00	8.00 - 11.00	-	-	-	1050℃
4	ZG40Cr25Ni12	1.4837	허	SCH13	0.30 - 0.50	1.00 - 2.50	≤2.00	24.00 - 27.00	11.00 - 14.00	-	≤0.50	-	1050℃
5	ZG30Cr28Ni16	-	안녕하세요	SCH18	0.20 - 0.50	≤2.00	≤2.00	26.00 - 30.00	14.00 - 18.00	-	-	-	1100℃
6	ZG40Cr25Ni20Si2	1.4848	홍콩	SCH21	0.30 - 0.50	≤1.75	≤1.50	23.00 - 27.00	19.00 - 22.00	-	≤0.50	-	1100℃
7	ZG30Cr20Ni25	-	HN	SCH19	0.20 - 0.50	≤2.00	≤2.00	19.00 - 23.00	23.00 - 27.00	-	-	-	1100℃
8	ZG40Cr19Ni39	1.4865	HU	SCH20	0.35 - 0.75	≤2.50	≤2.00	17.00 - 21.00	37.00 - 41.00	-	-	-	1020℃
9	ZG40Cr15Ni35	1.4806	HT	SCH15	0.35 - 0.70	≤2.00	≤2.00	15.00 - 19.00	33.00 - 37.00	-	≤0.50	-	1000℃
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0.30 - 0.50	≤2.00	≤2.00	24.00 - 28.00	33.00 - 37.00	0.80 - 1.80	≤0.50	-	1100℃
11	ZG40Cr19Ni39Nb	1.4849	-	-	0.30 - 0.50	1.00 - 2.50	≤2.00	18.00 - 21.00	36.00 - 39.00	1.20-1.80	≤0.50	-	1100℃
12	ZG40Cr24Ni24Nb	1.4855	-	-	0.30 - 0.50	1.00 - 2.50	≤2.00	23.00 - 25.00	23.00 - 25.00	0.80 - 1.80	≤0.50	-	1050℃
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0.35 - 0.50	1.00 - 2.50	≤2.00	24.00 - 28.00	33.00 - 37.00	-	≤0.50	-	1100℃
14	ZG1Cr20Ni32Nb	1.4859	-	-	0.06 - 0.15	0.50 - 1.50	≤2.00	19.00 - 21.00	31.00 - 33.00	0.50 - 1.50	≤0.50	-	1050℃
15	ZG45Cr12Ni60	-	하드웨어	-	0.35 - 0.75	≤2.00	≤2.00	10.00 - 14.00	58.00 - 62.00	-	-	-	1100℃
16	ZG45Cr18Ni66	-	HX	-	0.35 - 0.75	≤2.00	≤2.00	15.00 - 19.00	64.00 - 68.00	-	-	-	1100℃
17	ZG1Cr28Co50	2.4778	-	-	0.05 - 0.25	0.50 - 1.00	≤1.50	27.00 - 30.00	≤1.00	≤0.50	≤0.50	공동:48.0 - 52.0	1200℃
18	ZG30Cr28Co50Nb	2.4779	-	-	0.25 - 0.35	0.50 - 1.50	0.50 - 1.50	27.00 - 29.00	-	1.50 - 2.50	≤0.50	공동:48.0 - 52.0	1200℃
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0.35 - 0.55	1.00 - 2.00	≤1.50	27.00 - 30.00	47.00 - 50.00	-	≤0.50	W:4.0 - 5.5	1200℃

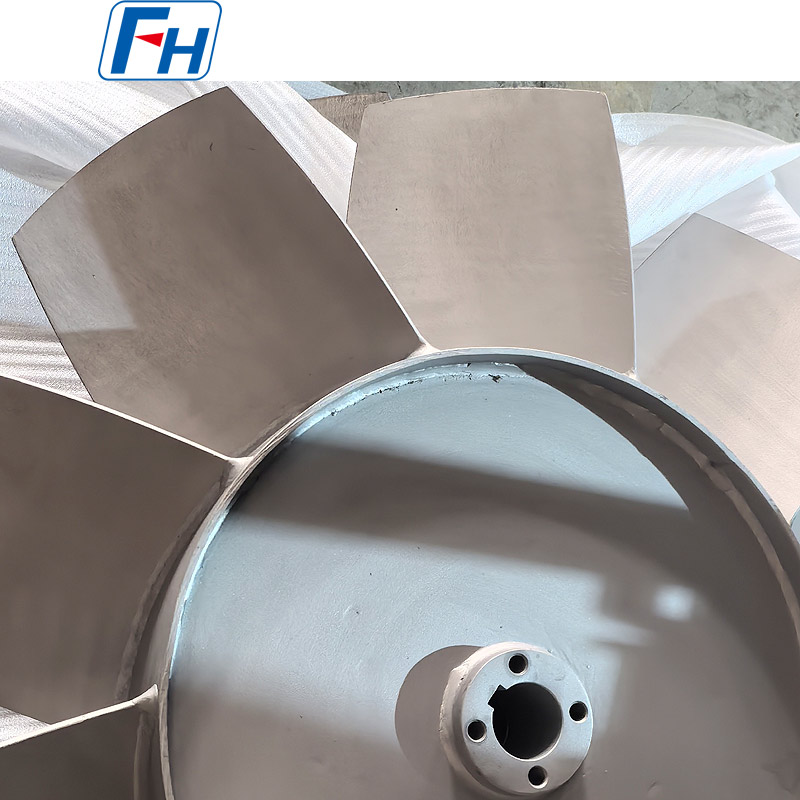

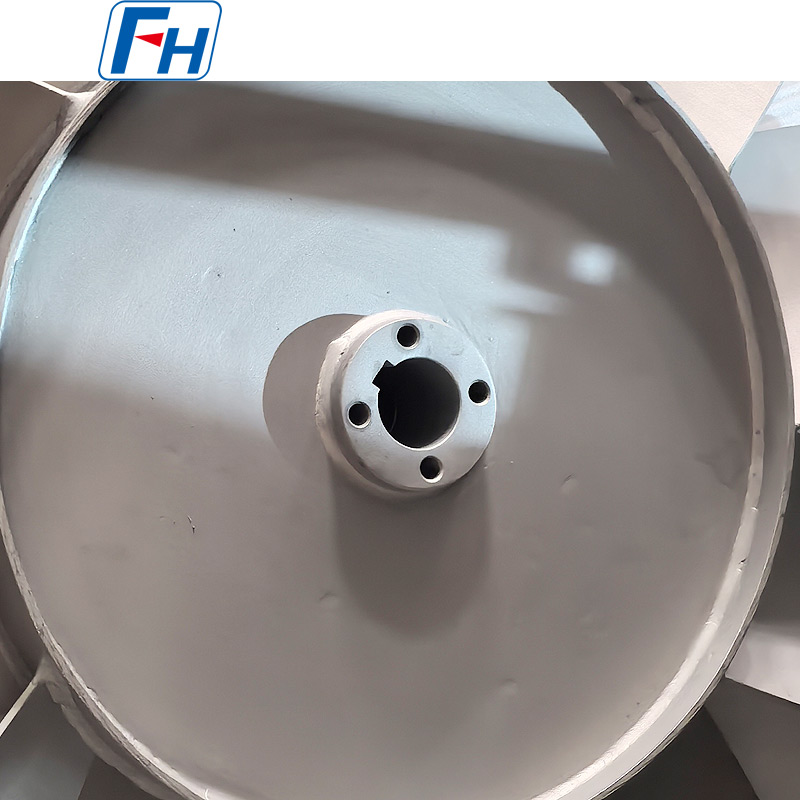

FH® 용접 팬 블레이드 정품 사진

주문과정
1. 다음을 제공하십시오:

기존 팬 도면 또는 치수(직경, 샤프트 크기, 블레이드 유형)
작동 온도 및 분위기
모터 출력 및 RPM
원하는 재질 등급(또는 당사에서 추천)
밸런싱 등급 필요(G6.3 표준, G2.5 선택)

2. FH®는 다음을 제안합니다:

귀하의 조건에 따른 재료 추천
효율성을 위한 블레이드 프로필 최적화
승인을 위한 CAD 도면
가격 및 리드타임

3. 생산: 영업일 기준 10~25일

4. 배송에는 다음이 포함됩니다.

동적 밸런싱 보고서
재료시험성적서(MTC)
치수검사 보고서
설치 및 관리 가이드

FAQ:

Q1: FH® 용접 팬 블레이드는 얼마나 오래 지속됩니까?
A: 서비스 수명은 온도와 분위기에 따라 다릅니다. 일반적인 기대치: 700°C 이하에서 310S: 5~10년; 950°C에서 1.4849: 2~5년; 인코넬, 1050°C: 1~3년. 6~12개월마다 정기적인 검사를 받는 것이 좋습니다.

Q2: 내 퍼니스에는 어떤 재료를 권장합니까?
A: 700°C 이하 템퍼링의 경우: 310S. 950°C 침탄의 경우: 1.4849. >1000°C 또는 공격적인 대기의 경우: Inconel 600/625. FH®는 귀하의 특정 조건에 따라 무료 재료 추천을 제공합니다.

Q3: 동적 균형 조정이 중요한 이유는 무엇입니까?
A: 불균형한 팬 블레이드는 베어링 마모, 용광로 진동, 소음, 효율성 감소 및 균열 위험을 유발합니다. FH®는 모든 세트를 ISO 1940 G6.3 최소(G2.5 사용 가능)로 균형을 맞추고 균형 보고서를 포함합니다.

Q4: 기존 팬 블레이드를 수리하거나 리버스 엔지니어링할 수 있습니까?
답: 그렇습니다. 수리: 균열을 다시 용접하거나 손상된 블레이드를 교체할 수 있습니다. 리버스 엔지니어링의 경우 마모된 블레이드나 도면을 보내주십시오. 가능한 경우 재료를 측정하고 개선한 후 직접 교체품을 생산해 드립니다.

Q5: 당신의 보증은 무엇입니까?
A: 제조 결함(용접 균열, 재료 결함, 균형 문제)에 대해 12개월이 소요됩니다. 일반적인 마모, 열 피로 및 부식은 보장되지 않습니다. 하지만 FH®는 수명을 최대화하기 위해 귀하의 조건에 적합한 재료를 권장합니다.
