HR9 퍼니스 로딩 바스켓 제조업체 | FH® 합금

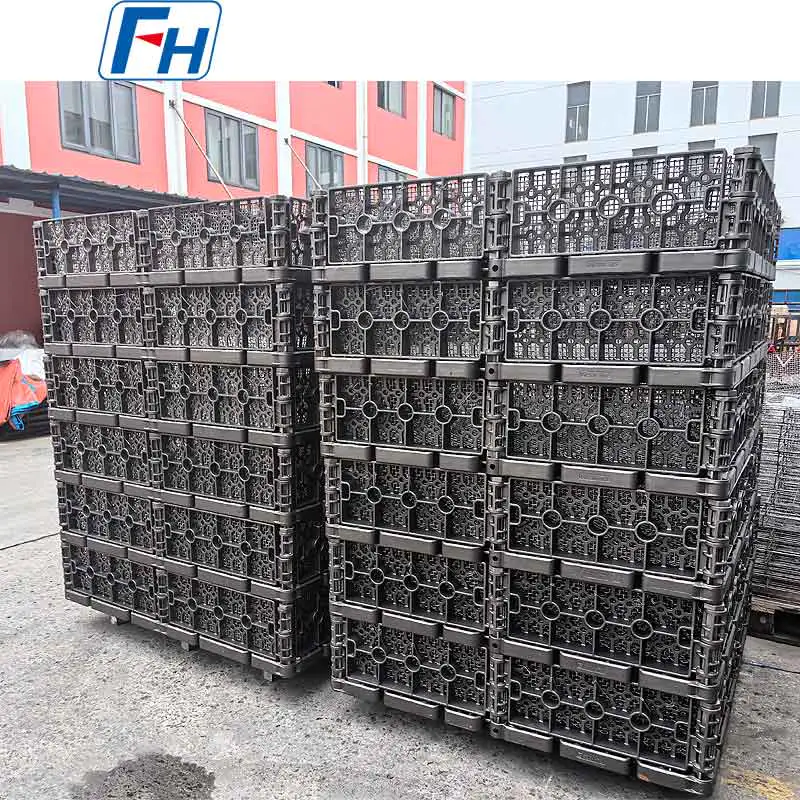

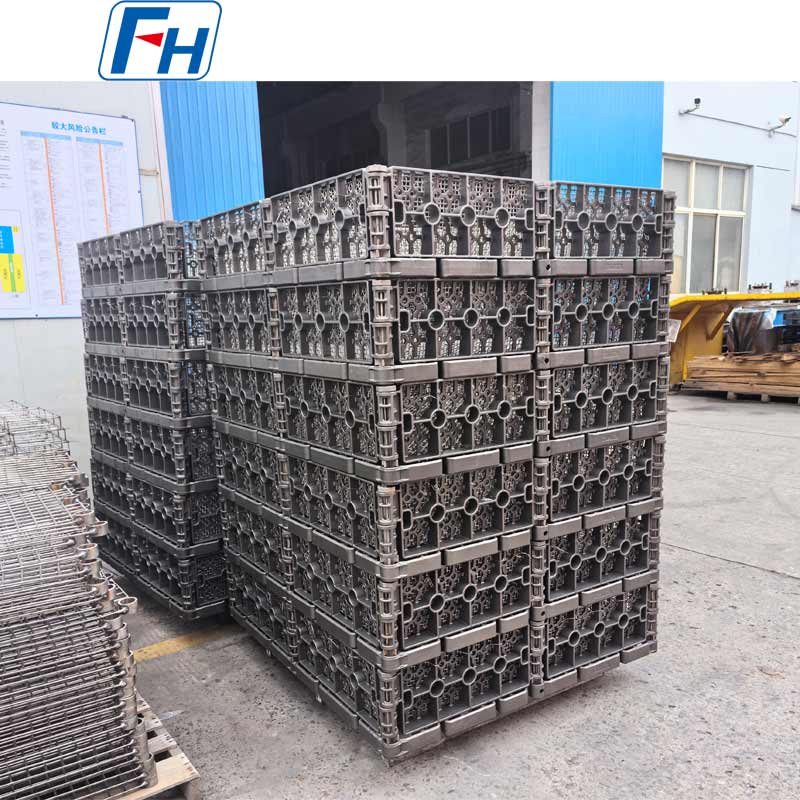

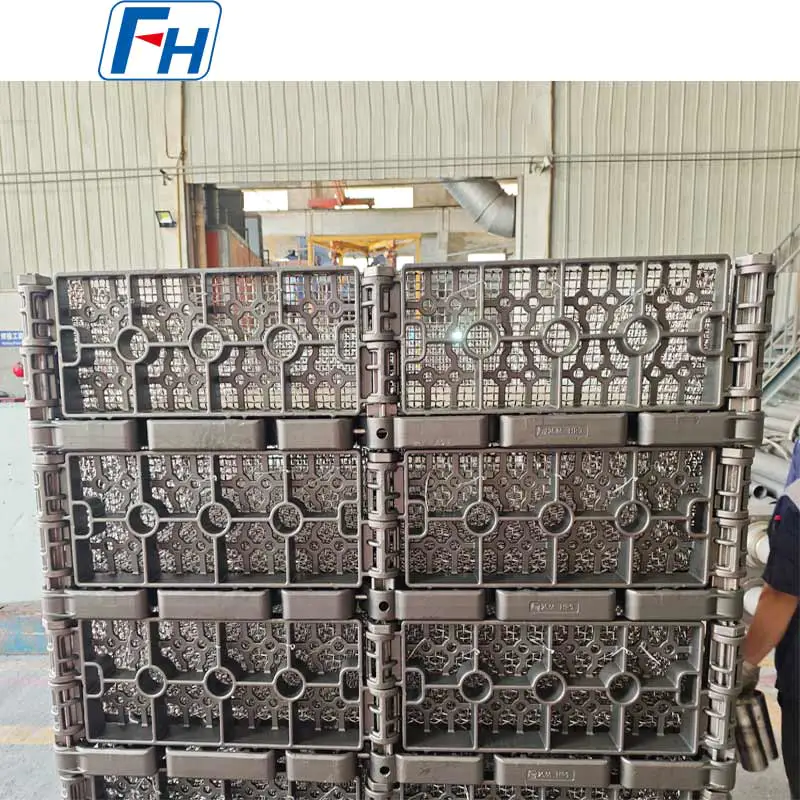

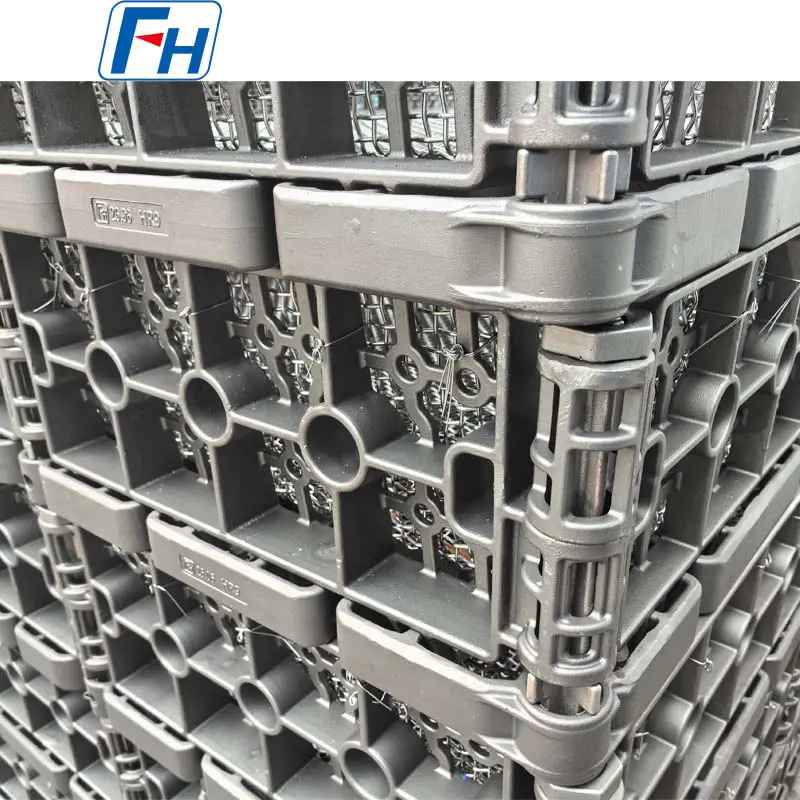

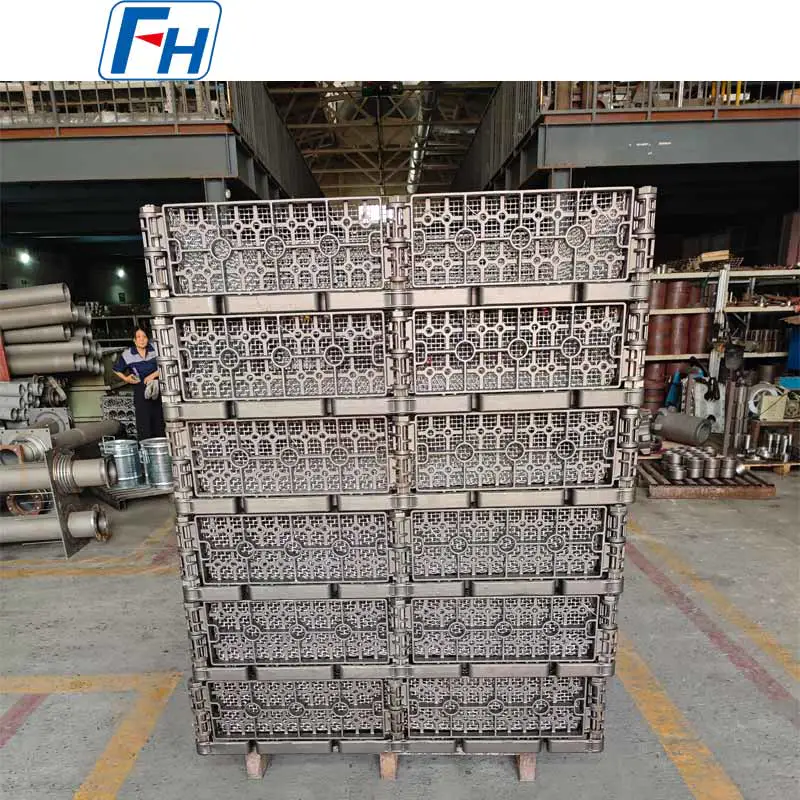

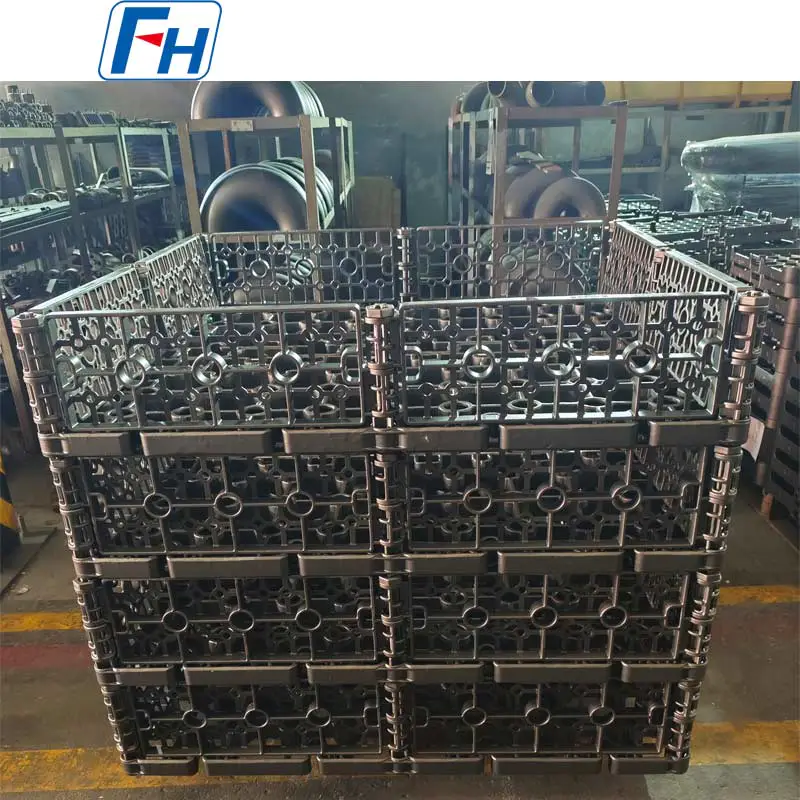

HR9 열처리 로딩 바스켓 | 1380×1230×280mm
산업용 열처리를 위한 대형 적층형 전기로 바구니
FH® 합금는 산업용 열 처리 응용 분야를 위한 맞춤형 열처리 로딩 바스켓, 용광로 랙 및 내열 고정 장치를 제조합니다.

이 열처리 바스켓은 HR9 내열 합금으로 제조되었으며 크기는 1380 × 1230 × 280mm입니다.

바스켓은 강화된 측벽과 통합된 스태킹 지점을 갖춘 대형 개방형 그리드 프레임을 사용합니다. 여러 개의 바스켓을 수직으로 조립하여 완전한 용광로 로딩 시스템을 만들 수 있으므로 이 설계는 하나의 용광로 장입으로 여러 층의 구성 요소를 처리해야 하는 배치 생산에 적합합니다.

각 바스켓은 고객의 퍼니스 크기, 가공물의 기하학적 구조, 적재 중량 및 열처리 공정에 따라 맞춤화될 수 있습니다.

제품 사양

대형로 로딩 바스켓
1380 × 1230mm 크기의 이 바스켓은 대형 퍼니스 로딩 설비로 설계되었습니다.
소형 부품 바스켓에 비해 대형 열처리 설비는 반복되는 가열 및 냉각 중에 치수 안정성을 유지하면서 더 큰 하중을 지원해야 합니다.
바스켓은 주변과 측벽 전체에 강화된 구조 프레임워크를 통합하여 퍼니스 작동 및 취급 중에 지지력을 제공합니다.
280mm의 낮은 높이 덕분에 사용 가능한 퍼니스 챔버 높이 내에 여러 개의 바스켓을 쌓을 수 있습니다.

모듈형 적층형 디자인
바스켓은 여러 장치를 수직 로딩 어셈블리로 결합할 수 있도록 설계되었습니다.
이러한 모듈식 배열은 다양한 생산 배치에 대한 유연성을 제공합니다.
가열로 및 로딩 요구 사항에 따라 고객은 다음을 사용할 수 있습니다.

• 바구니 하나

• 여러 개의 바구니가 쌓여 있음

• 완전한 다층 로딩 어셈블리


적층 구조는 층 사이의 일정한 간격을 유지하는 동시에 퍼니스 챔버를 보다 효율적으로 사용할 수 있도록 도와줍니다.
교체 프로젝트의 경우 FH® Alloy는 고객 도면이나 샘플에 따라 기존 스태킹 인터페이스를 재현하거나 재설계할 수도 있습니다.

오픈 그리드 구조
개방형 그리드 디자인은 로드된 부품 주위에 많은 양의 여유 공간을 제공합니다.
바스켓 자체가 용광로 대기나 열 흐름을 불필요하게 방해해서는 안 되기 때문에 이는 열처리 설비에 중요합니다.

개방형 구조는 다음을 지원할 수 있습니다.

• 로 분위기 순환

• 공작물 주변의 열 전달

• 냉각 매체 흐름

• 불필요한 Fixture 질량 감소

• 로드된 구성 요소의 육안 검사가 더 쉬워졌습니다.


가공되는 부품의 크기와 모양에 따라 개구부 패턴과 내부 지지 위치를 조정할 수 있습니다.

HR9 내열소재
이 바스켓은 HR9 내열합금으로 제작되었습니다.
열처리 설비는 높은 온도, 열 팽창, 기계적 부하 및 냉각 주기를 반복적으로 견뎌야 합니다. 따라서 재료 선택은 고정 장치 안정성과 서비스 성능에 직접적인 영향을 미칩니다.
열처리 바스켓의 경우 다음을 포함한 전체 작업 환경에 따라 재료를 선택해야 합니다.

• 용광로 온도

• 로 분위기

• 가열시간

• 냉각방식

• 바구니당 짐

• 열주기 횟수

• 공작물 분포


FH® Alloy는 필요할 경우 대체 내열 재료로 유사한 용광로 로딩 장치를 제조할 수도 있습니다.

강화된 프레임 구조
대형 용광로 바구니는 구조가 적절하게 설계되지 않으면 점차적으로 왜곡될 수 있습니다.
이 디자인은 여러 교차점과 지지 섹션이 있는 강화 프레임을 사용하여 바스켓을 통해 하중을 분산시킵니다.
더 두꺼운 부분에만 의존하기보다는 퍼니스 고정 장치는 다음과 같은 균형을 이루어야 합니다.
기계적 강도 열 안정성 고정 장치 무게 열 흐름
이는 반복적으로 쌓이고 들어 올려지고 고온에 노출되는 대형 바구니의 경우 특히 중요합니다.

반복되는 전기로 사이클을 위해 설계됨
생산 과정에서 열처리 바스켓은 다음에 반복적으로 노출됩니다.
적재 → 가열 → 유지 → 냉각 → 하역
장기간 사용 시 고정구는 고온 크리프, 열 피로, 산화 및 치수 변화를 경험할 수 있습니다.
따라서 바스켓의 구조 설계는 초기 적재 용량뿐만 아니라 반복적인 산업 작동을 위해 개발되었습니다.
FH® Alloy는 고객의 실제 작업 조건에 따라 프레임 형상과 지지 위치를 최적화할 수 있습니다.

열처리 응용
대형 HR9 퍼니스 바스켓은 다음을 포함한 다양한 산업 부품을 처리하기 위해 맞춤화될 수 있습니다.

• 기어

• 샤프트

• 반지

• 베어링 부품

• 자동차 부품

• 변속기 부품

• 단조 부품

• 기계부품

• 일괄 열처리가 필요한 금속 부품


D 구성 요소의 기하학적 구조에 따라 다양한 로딩 지지대가 통합될 수 있습니다.

용광로 응용
이러한 유형의 퍼니스 로딩 바스켓은 다음을 포함한 다양한 산업용 열처리 장비에 적용할 수 있습니다.

• 배치로

• 분위기로

• 어닐링로

• 경화로

• 침탄로

• 템퍼링로

• 연속열처리 라인

• 기타 산업용 열처리 시스템


정확한 치구 구조는 외부 치수만으로 선택하기보다는 특정 가열로 및 공정에 맞춰야 합니다.

맞춤형 용광로 바구니 제조
FH® Alloy는 완전 맞춤형 퍼니스 설비 생산을 지원합니다.

고객은 다음을 제공할 수 있습니다.
2D 도면 / 3D 모델 / 기존 샘플 / Furnace 정보
우리는 다음을 사용자 정의할 수 있습니다:

• 전체 길이

• 폭

• 신장

• 재료 등급

• 프레임 구조

• 그리드 배열

• 보강 위치

• 로딩 지원

• 스태킹 인터페이스

• 리프팅 포인트

• 기능 찾기


기존 고정 장치에 뒤틀림이나 균열이 발생한 경우 고객은 구조 평가를 위해 사용한 바스켓의 사진을 제공할 수도 있습니다.

견적안내
맞춤형 용광로 바구니 프로젝트의 경우 가능한 한 많은 정보를 제공하십시오.
용광로 정보

• 용광로 유형

• 챔버 치수

• 작동 온도

• 최대 온도

• 로 분위기

• 가열주기

• 냉각방식


공작물 정보

• 부품 치수

• 부품 중량

• 레이어당 부품 수

• 바구니당 총 하중

• 로딩 배열


설비 정보

• 필수 바구니 크기

• 적층 레이어 수

• 기존 도면

• 기존 바구니 사진

• 선호하는 재료


이러한 세부 사항은 재료, 구조 및 고정 장치 무게의 적절한 조합을 결정하는 데 도움이 됩니다.

제조공정
맞춤형 열처리 바스켓에는 다음과 같은 생산 단계가 포함될 수 있습니다.
기술 검토 → 도면 확인 → 자재 준비 → 주조 → 가공 → 조립 → 검사 → 포장
쌓을 수 있는 대형 바스켓의 경우, 여러 바스켓을 올바르게 조립할 수 있도록 위치 지정 및 적재 영역의 치수 제어가 특히 중요합니다.

품질검사
프로젝트 요구 사항에 따라 검사에는 다음이 포함될 수 있습니다.

• 전체 치수

• 프레임 기하학

• 스태킹 인터페이스

• 구조적 정렬

• 키 장착 치수

• 표면상태

• 조립핏


고객별 검사 요구 사항은 생산 전에 논의될 수 있습니다.

사용 가능한 내열 재료
HR9 외에도 FH® Alloy는 다음과 같은 재료로 용광로 바스켓 및 열처리 설비를 제조할 수 있습니다.

• 1.4848

• 1.4849

• 1.4852

• 310S

• Cr25Ni20

• Cr25Ni35

• HU

• HT

• 기타 내열합금

• 니켈 기반 합금


최종 재료는 실제 온도, 분위기, 냉각 방법 및 기계적 부하 조건에 따라 선택되어야 합니다.

FH® 합금으로 제작한 맞춤형 열처리 치구
FH® Alloy는 산업용 열처리 분야를 위한 내열로 툴링을 전문으로 합니다.

당사의 맞춤형 제품 범위는 다음과 같습니다.

• 열처리 바구니

• 퍼니스 로딩 바스켓

• 열처리 트레이

• 열처리 랙

• 기본 트레이

• 구덩이로 설비

• 맞춤형 용광로 설비


생산은 고객 도면이나 실제 용광로 작동 요구 사항을 기반으로 할 수 있습니다.

맞춤형 용광로 바구니 요청
새로운 열처리 로딩 바스켓이나 교체용 고정 장치가 필요하십니까?
FH® 합금을 보내십시오:
인발로 치수 사용 온도 분위기 냉각 방법 공작물 크기 부하 용량
우리 팀은 작동 조건을 평가하고 적합한 용광로 로딩 장치를 개발할 수 있습니다.
FH® Alloy
맞춤형 열처리 설비 및 내열 합금 부품

FAQ
Q1: 이 열처리 바구니의 크기는 얼마입니까?
바구니는 다음을 측정합니다.
1380×1230×280mm
맞춤 측정기준을 사용할 수 있습니다.

Q2: 어떤 재료가 사용됩니까?
본 제품은 HR9 내열합금으로 제작되었습니다.

Q3: 이 바구니를 쌓아둘 수 있나요?
예. 바스켓은 쌓을 수 있는 구성을 사용하므로 여러 장치를 퍼니스 내부에 수직으로 조립할 수 있습니다.

Q4: 내부 지원 구조를 변경할 수 있나요?
예. 지지 위치, 개구부 및 프레임 형상은 작업물에 따라 조정될 수 있습니다.

Q5: 기존 퍼니스 바스켓을 재현할 수 있습니까?
예. FH® Alloy는 고객 도면, 3D 모델 또는 기존 고정 장치 샘플에 따라 제조할 수 있습니다.

Q6: 퍼니스 정보만 제공하면 픽스쳐를 디자인할 수 있나요?
예. 퍼니스 치수, 작동 온도, 분위기, 냉각 조건 및 로딩 정보는 고정 장치 개발의 기초로 사용될 수 있습니다.

Q7: 다른 내열합금도 사용 가능한가요?
예. 재료 옵션에는 1.4848, 1.4849, 1.4852, 310S, Cr25Ni20, Cr25Ni35, HU, HT 및 기타 내열 합금이 포함됩니다.
