1.4852 + 310S 삼각형 프레임 열처리 치구 | FH® 합금

1.4852 310S 삼각형 프레임 열처리 치구
1176×1000×1090mm 열처리용 맞춤형 가열로 고정 장치
FH® 합금는 산업용 열처리 응용 분야를 위한 맞춤형 열처리 설비 및 고온 용광로 툴링을 제조합니다.

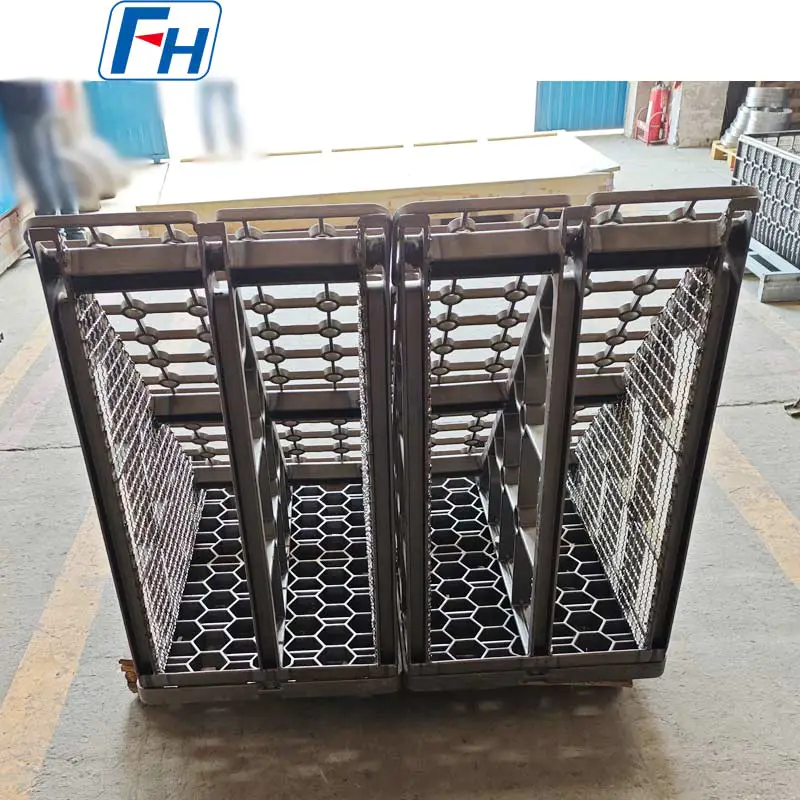

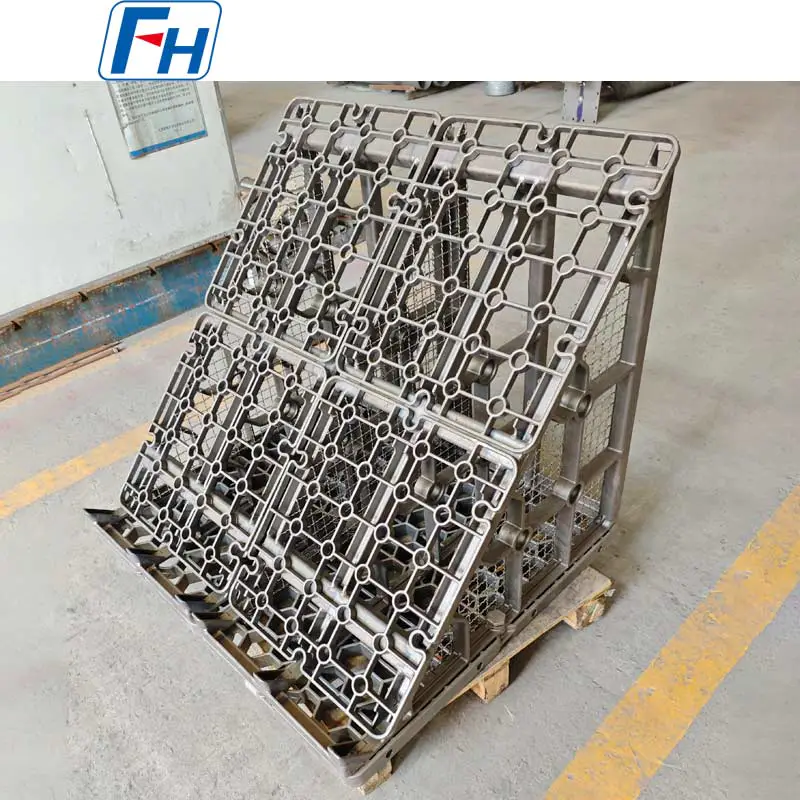

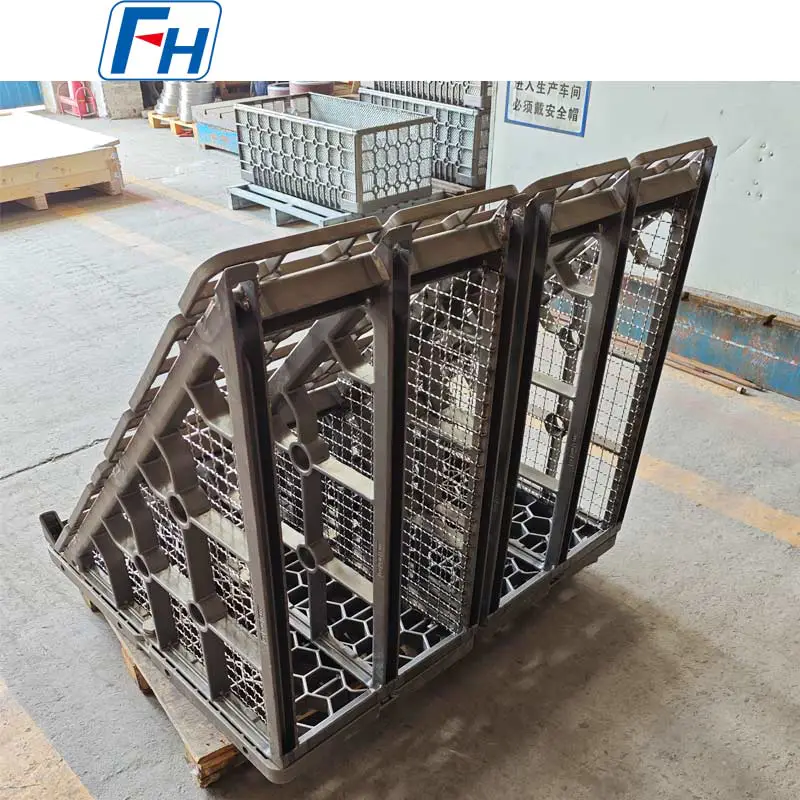

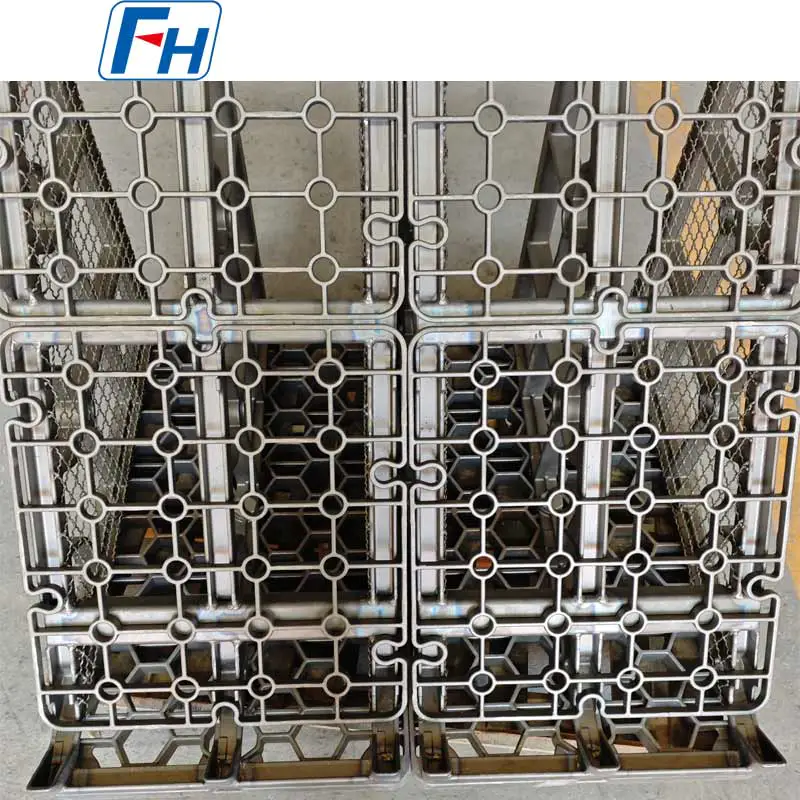

이 맞춤형 삼각형 프레임 열처리 치구는 1.4852 내열 합금과 310S 스테인리스강의 조합으로 제조되었으며 전체 치수는 1176 × 1000 × 1090mm입니다.
고정구는 강화된 지지 섹션을 갖춘 개방형 구조 설계를 채택하여 로 대기 순환 및 열 전달을 위한 충분한 공간을 유지하면서 공작물의 안정적인 위치를 제공합니다.
삼각형 프레임 구성은 고객의 공작물 배열 및 퍼니스 로딩 요구 사항에 따라 설계되었습니다.
FH® Alloy는 실제 작동 조건에 따라 재료, 치수, 지지 위치, 로딩 구조 및 전체 고정 장치 형상을 맞춤화할 수 있습니다.

제품 사양

삼각형 프레임 고정 장치 디자인
기존의 열처리 바스켓이나 트레이와는 다르게 삼각형 프레임 구조를 채용한 제품입니다.
형상은 고객의 특정 로딩 요구 사항을 중심으로 개발되었으며 열처리되는 부품에 대한 전용 지지 위치를 제공합니다.

삼각형 프레임 디자인은 다음을 달성하는 데 도움이 될 수 있습니다.

• 안정적인 공작물 위치 결정

• 고정공간의 효율적인 활용

• 공작물 간 간격 제어

• 구조적 강성이 좋음

• 개방로 분위기 순환

• 편리한 로딩 및 언로딩


각도, 지지 간격 및 구조적 레이아웃은 모두 다양한 구성요소에 맞게 재설계될 수 있습니다.

1.4852 310S 재료 조합
이 열처리 치구는 다양한 구조 단면에 1.4852와 310S를 사용합니다.
두 가지 재료를 사용하면 고정 장치 설계가 개별 구성 요소의 다양한 열적 및 구조적 요구 사항을 충족할 수 있습니다.

1.4852 내열합금
1.4852는 일반적으로 고온로 설비 및 구조 부품에 사용됩니다.
용광로 용도와 관련된 일반적인 특성은 다음과 같습니다.

• 좋은 고온 강도

• 좋은 산화 저항
• 우수한 치수 안정성

• 반복적인 가열 사이클에 대한 적합성

• 산업용로 환경에서 우수한 성능


310S 스테인레스 스틸
310S는 다음의 조합으로 인해 내열성 부품 가공에 널리 사용됩니다.

• 고온 내산화성

• 좋은 용접성

• 좋은 제작 성능

• 용광로 구조 부품에 대한 적합성


재료 선택은 항상 온도만 고려하기보다는 전체 작동 환경을 기준으로 해야 합니다.

열과 대기 순환을 위한 개방형 구조
열처리 설비는 노 대기나 열 전달을 불필요하게 차단하지 않고 가공물을 지지해야 합니다.
따라서 이 고정 장치는 구조 섹션 사이에 큰 자유 흐름 영역이 있는 개방형 프레임 구조를 사용합니다.

디자인은 다음을 제공하는 데 도움이 될 수 있습니다.

• 더 나은 로 분위기 순환

• 공작물의 보다 균일한 노출

• 효율적인 열 전달

• 냉각 매체 흐름 개선

• 불필요한 Fixture 질량 감소


다양한 공작물의 경우 FH® Alloy는 지지 밀도와 개구부 배열을 조정할 수 있습니다.

고온 서비스를 위한 강화 구조
산업용 열처리 설비는 반복적인 열적, 기계적 응력 하에서 작동합니다.

서비스 중에 설비에 다음이 발생할 수 있습니다.

• 열팽창

• 열수축

• 고온 크리프

• 산화

• 기계적 로딩

• 열피로

• 장기적인 치수 변화


이러한 이유로 치구 설계에서는 고온 강도와 구조적 안정성을 모두 고려해야 합니다.
이 삼각형 프레임 고정 장치의 강화된 부분은 작업물 주위에 충분한 열린 공간을 유지하면서 로드된 부품을 지지하도록 배열됩니다.

공작물을 중심으로 설계됨
맞춤형 열처리 설비는 퍼니스 치수에 따라서만 설계되어서는 안 됩니다.
실제 공작물도 마찬가지로 중요합니다.

FH® Alloy는 다음에 따라 고정 지지대를 설계할 수 있습니다.

• 부품 형상

• 부품 직경

• 부분 길이

• 개별 부품 중량

• 고정 장치당 부품 수

• 필수 오리엔테이션

• 필수 간격

• 적재 및 하역 방법


이를 통해 일반적인 바스켓 디자인을 사용하는 대신 고정 장치 구조가 실제 생산 공정과 일치할 수 있습니다.

적합한 열처리 용도
이러한 유형의 맞춤형 열처리 설비는 다음 처리를 위해 설계될 수 있습니다.

• 기어

• 샤프트

• 반지

• 소매

• 부싱

• 자동차 부품

• 변속기 부품

• 단조 부품

• 기계 부품

• 기타 정밀 금속 부품


지지 레이아웃은 다양한 구성요소 형상에 맞게 수정될 수 있습니다.

용광로 응용
맞춤형 삼각형 프레임 열처리 설비는 다음을 포함한 다양한 산업용 용광로 시스템용으로 개발될 수 있습니다.

• 침탄로

• 분위기로

• 경화로

• 어닐링로

• 배치 열처리로

• 연속로 시스템

• 기타 산업용 열처리 장비


침탄 및 기타 분위기 제어 응용 분야의 경우 온도, 분위기, 사이클 시간, 부하 및 냉각 방법과 함께 고정 장치 구조를 평가해야 합니다.

맞춤형 열처리 치구 제조
FH® Alloy는 새로운 치구 개발과 교체 치구 제조를 모두 지원합니다.

고객은 다음을 제공할 수 있습니다.

• 2D 도면

• 3D 모델

• 기존 고정물 샘플

• 중고 고정물 사진

• 로 치수

• 공작물 정보

• 작동 조건


우리는 다음을 사용자 정의할 수 있습니다:

• 전체 고정물 치수

• 구조적 기하학

• 재료 등급

• 재료 조합

• 지원 위치

• 보강구조

• 공작물 간격

• 구성 로드 중

• 리프팅 위치

• 기능 찾기


작동 조건에 따른 치구 설계
새로운 맞춤형 열처리 치구의 경우 다음 정보를 제공하는 것이 좋습니다.

용광로 조건

• 용광로 유형

• 퍼니스 챔버 치수

• 작동 온도

• 최대 온도

• 로 분위기

• 가열주기

• 냉각방식


적재 조건

• 공작물 치수

• 공작물 중량

• 설비당 수량

• 총 적재 중량

• 공작물 방향

• 로딩 방법


기존 설비 정보

• 기존 도면

• 3D 모델

• 설비 사진

• 현재 자료

• 기존 변형이나 균열 문제


이 정보를 바탕으로 FH® Alloy는 재료, 구조 및 고정 장치 무게의 적절한 조합을 평가할 수 있습니다.

제조공정
맞춤형 삼각형 프레임 열처리 설비에는 다음이 포함될 수 있습니다.
요구사항 검토 → 치구 설계 → 재료 선택 → 주조 → 가공 → 제작 → 용접 → 조립 → 치수 검사 → 최종 검사
1176 × 1000 × 1090mm 크기의 대형 고정 장치의 경우 전체 형상 및 지지 위치 정확도를 제어하는 것이 특히 중요합니다.

품질검사
배송 전 주요 검사 항목은 다음과 같습니다.

• 전체 치수

• 고정 장치 기하학

• 위치 정확도 지원

• 구조적 정렬

• 용접조건

• 조립핏

• 표면상태

• 중요한 위치 지정 치수


고객 사양에 따라 추가 검사 요구 사항이 제공될 수 있습니다.

사용 가능한 기타 재료
1.4852 310S 외에도 FH® Alloy는 다음을 포함한 다양한 고온 합금으로 열처리 설비를 제조합니다.

• 1.4848

• 1.4849

• 1.4852

• 310S

• Cr25Ni20

• Cr25Ni35

• HU

• HT

• HR9

• 니켈 기반 내열 합금

• 기타 고객이 지정한 재료


최종 재료는 실제 온도, 분위기, 냉각 과정 및 기계적 부하에 따라 선택되어야 합니다.

FH® 합금을 선택하는 이유는 무엇입니까?
Wuxi Junteng Fanghu Alloy Technology Co., Ltd.(FH® Alloy)는 맞춤형 열처리 설비 및 고온로 부품을 전문으로 합니다.

당사의 제조 범위에는 다음이 포함됩니다.

• 열처리 설비

• 열처리 바구니

• 열처리 트레이

• 기본 트레이

• 구덩이로 설비

• 용광로 로딩 설비

• 맞춤형 내열 부품


우리는 고객 도면에 따라 제조하거나 실제 용광로 및 공작물 요구 사항에 따라 고정 장치를 개발할 수 있습니다.

맞춤형 열처리 치구 요청
교체용로 설비를 찾고 있거나 새로운 로딩 솔루션을 개발하고 계십니까?
FH® 합금을 보내십시오:
인발로 유형 작동 온도로 분위기 냉각 방법 공작물 치수 적재 중량
우리 엔지니어링 팀은 작동 조건을 평가하고 맞춤형 열처리 치구 솔루션을 제공할 수 있습니다.
FH® Alloy
맞춤형 열처리 설비 및 고온 합금 부품

FAQ
Q1: 이 열처리 설비는 무엇으로 만들어지나요?
이 치구는 1.4852 내열 합금과 310S 스테인리스강을 조합하여 제작되었습니다.

Q2: 전반적인 차원은 무엇입니까?
고정 장치는 다음을 측정합니다.
1176 × 1000 × 1090 mm
맞춤 측정기준을 사용할 수 있습니다.

Q3: 삼각틀 열처리 치구라고 불리는 이유는 무엇입니까?
고정 장치는 기존의 바스켓이나 트레이 구성이 아닌 삼각형 지지 형상을 기반으로 한 구조적 배열을 사용합니다. 구조는 필요한 공작물 지지 및 로딩 배열에 따라 설계되었습니다.

Q4: 지원 위치를 맞춤 설정할 수 있나요?
예. 지지 위치, 간격 및 구조적 기하학적 구조는 고객의 작업물에 따라 재설계될 수 있습니다.

Q5: 기존의 치구에 따라 제작할 수 있나요?
예. FH® Alloy는 도면, 3D 모델, 샘플 또는 기존 고정 장치 치수에 따라 제조할 수 있습니다.

Q6: 도면이 없어도 FH® Alloy가 고정 장치를 설계할 수 있습니까?
예. 고객은 가열로 정보, 작동 조건, 공작물 크기 및 로딩 요구 사항을 제공할 수 있습니다. 확인을 위해 적합한 치구 구조를 개발할 수 있습니다.

Q7: 다른 재료를 사용할 수 있나요?
예. 사용 조건에 따라 1.4848, 1.4849, 1.4852, 310S, Cr25Ni20, Cr25Ni35, HU, HT, HR9 등의 재질을 고려할 수 있습니다.
