FH® 310S 용접 고정 장치/랙 | 가스 및 플라즈마 질화로용
주요 이점
- 정품 310S (UNS S31008)
304/309보다 크롬 및 니켈 함량이 높으며 내산화성이 우수하고 최대 650°C의 크리프 강도가 우수합니다. - Furnace Service에 최적화된 용접
최소한의 열 입력으로 레이저 TIG 하이브리드 용접 - 순환 가열 시 용접 민감화 및 균열 위험을 줄입니다. - 강화된 크리프 방지 설계
FEA에 최적화된 리브 레이아웃 및 거싯 – 질화 온도에서 하중을 받을 때 늘어짐과 뒤틀림을 최소화합니다. - 선택적인 접착 방지 코팅
FH® 세라믹 기반 코팅은 부품 접착력을 줄이고 랙 표면의 질화물 축적을 늦춥니다(청소 간격 연장). - 맞춤형 크기 및 구성
단층 또는 다층, 원형 또는 정사각형 - 귀하의 퍼니스 레토르트 및 부품 형상에 맞게 설계되었습니다.
기술 사양
| 매개변수 | 가치 |
| 소재 | 310S(UNS S31008) – 인증 |
| 최대. 연속온도 | 650°C(단기 700°C) |
| 표면 처리 | 용접된 상태에서 사전 산화됨(표준); 선택적 질화 방지 코팅 |
| 최대. 레이어당 로드 | 최대 300kg(설계에 따라 다름) |
| 용접 공정 | 레이저 TIG 하이브리드 |
| 표준 사이즈(L×W×H) | 600×600×H mm (사용자 정의 가능) |
| 예상 서비스 수명 | 80~150사이클(정기 청소 포함) |
| 소재 test certificate (MTC) included with every rack | |
FH® 310S 랙 고정 장치가 필요한 이유는 무엇입니까?
1. 대부분의 질화 작업에 적합한 재료
310S는 질화 치구를 위한 검증되고 비용 효율적인 선택입니다. 304보다 더 나은 고온 강도를 제공하고 309보다 긴 스케일링에 저항합니다. FH®는 완전한 추적성을 갖춘 프라임 310S만을 사용합니다.
2. 지속되는 용접
용접 불량으로 인해 균열 및 부품 낙하가 발생합니다. 당사의 하이브리드 레이저-TIG 공정은 탄화물 침전을 최소화하면서 매끄럽고 완전 관통 용접을 생성합니다. 이는 열 주기 저항에 매우 중요합니다.
3. 실제 Furnace 사용을 위한 실용적인 설계
- 둥근 모서리는 플라즈마 질화 시 아크 위험을 줄입니다.
- 거싯 처리된 모서리로 랙 뒤틀림 방지
- 발이나 스탠드는 부품을 퍼니스 바닥에서 떨어뜨려 놓습니다.
4. 정직한 지도
우리는 310S가 질화에 "면역"이라고 주장하지 않습니다. 시간이 지남에 따라 표면 질화물 층이 형성됩니다. 그러나 적절한 청소(예: 30~50주기마다 가벼운 분사)를 통해 FH® 310S 랙은 합리적인 가격으로 신뢰할 수 있고 예측 가능한 서비스를 제공합니다.
응용
1. 가스 질화(암모니아 분위기)
2. 플라즈마/이온 질화
3. 질화 후 템퍼링
3. 부품 : 기어, 샤프트, 다이, 금형, 패스너, 밸브 부품
재료 등급표:
| 내열강 | |||||||||||||
| / | GB | DIN | ASTM | JIS | 화학성분(%) | 최대 작동 온도 | |||||||
| C | 시 | 망 | Cr | 니 | Nb/Cb | 모 | 기타 | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0.30 - 0.50 | ≤2.00 | ≤1.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | ≤0.50 | - | 1050℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 19.00 - 23.00 | 8.00 - 12.00 | - | ≤0.50 | - | 950℃ |
| 3 | ZG30Cr28Ni10 | - | 그는 | SCH17 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | 허 | SCH13 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | ≤0.50 | - | 1050℃ |
| 5 | ZG30Cr28Ni16 | - | 안녕하세요 | SCH18 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | 홍콩 | SCH21 | 0.30 - 0.50 | ≤1.75 | ≤1.50 | 23.00 - 27.00 | 19.00 - 22.00 | - | ≤0.50 | - | 1100℃ |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | HU | SCH20 | 0.35 - 0.75 | ≤2.50 | ≤2.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0.35 - 0.70 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1000℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0.30 - 0.50 | ≤2.00 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0.80 - 1.80 | ≤0.50 | - | 1100℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1.20-1.80 | ≤0.50 | - | 1100℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0.80 - 1.80 | ≤0.50 | - | 1050℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1100℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06 - 0.15 | 0.50 - 1.50 | ≤2.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0.50 - 1.50 | ≤0.50 | - | 1050℃ |
| 15 | ZG45Cr12Ni60 | - | 하드웨어 | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 10.00 - 14.00 | 58.00 - 62.00 | - | - | - | 1100℃ |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 64.00 - 68.00 | - | - | - | 1100℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05 - 0.25 | 0.50 - 1.00 | ≤1.50 | 27.00 - 30.00 | ≤1.00 | ≤0.50 | ≤0.50 | 공동:48.0 - 52.0 | 1200℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25 - 0.35 | 0.50 - 1.50 | 0.50 - 1.50 | 27.00 - 29.00 | - | 1.50 - 2.50 | ≤0.50 | 공동:48.0 - 52.0 | 1200℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35 - 0.55 | 1.00 - 2.00 | ≤1.50 | 27.00 - 30.00 | 47.00 - 50.00 | - | ≤0.50 | W:4.0 - 5.5 | 1200℃ |

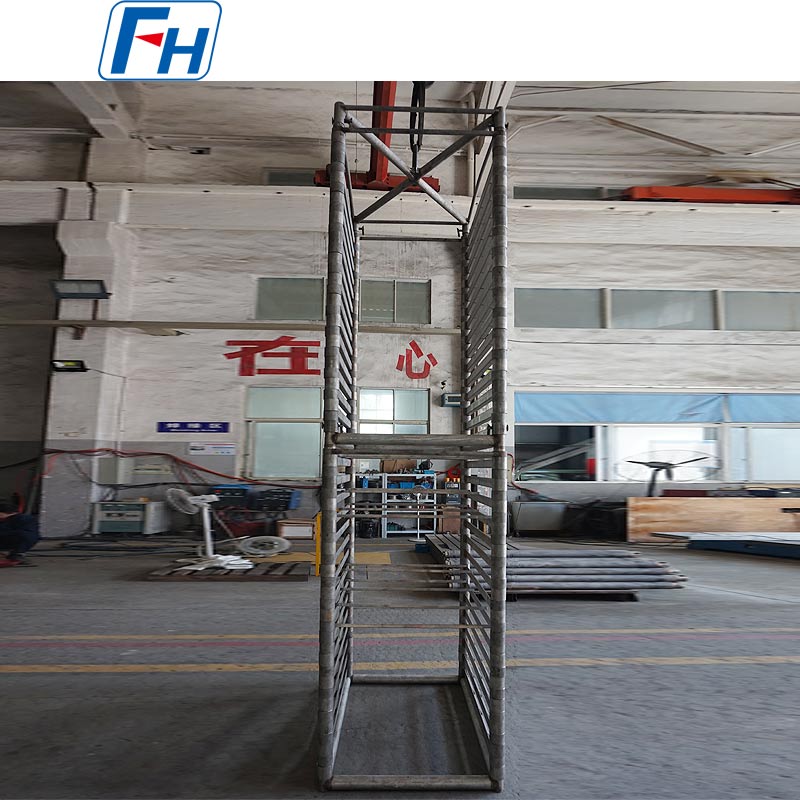

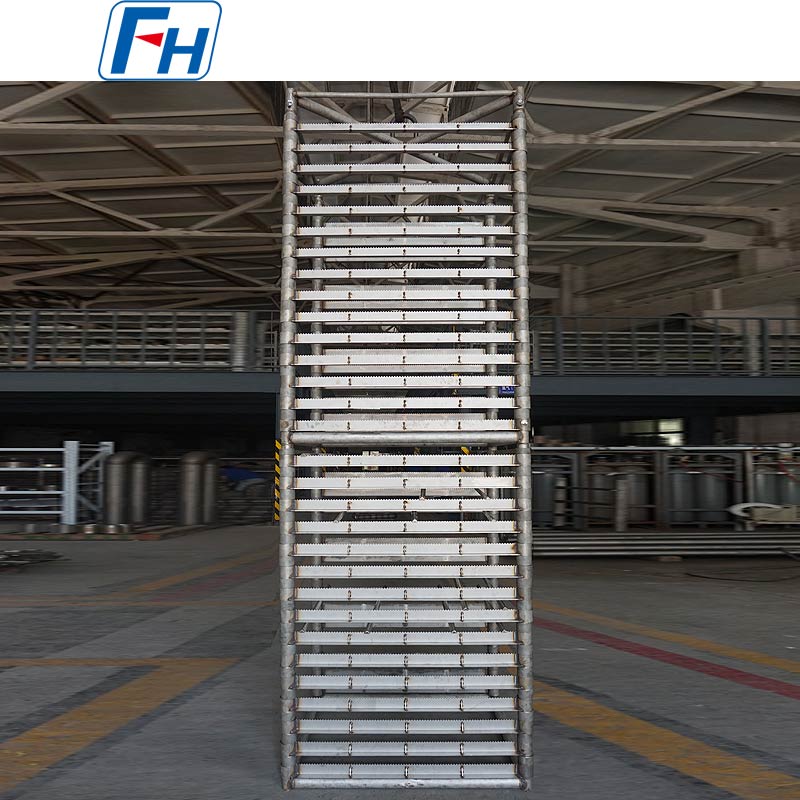

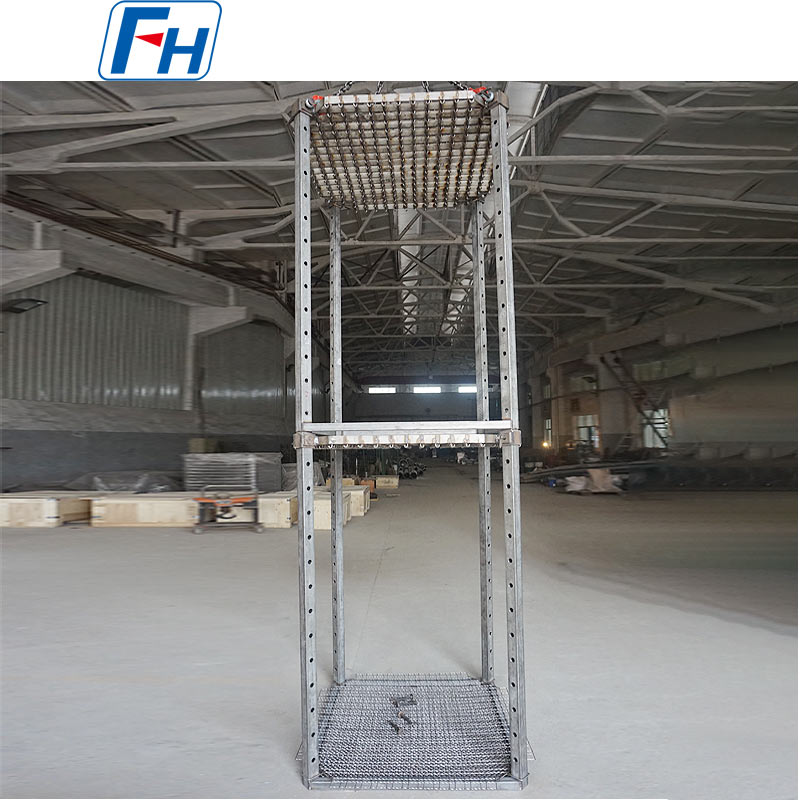

FH® 열처리 치구 정품 사진
주문과정
- 가열로 ID, 부품 크기 및 최대 배치 중량 제공
- FH® 팀은 3D 레이아웃 및 하중 계산을 제안합니다.
- 코팅 확인(표준 또는 접착 방지)
- 생산: 맞춤 크기의 경우 영업일 기준 10~15일
- 배송에는 MTC, 용접 검사 사진, 최초 사용 가이드가 포함됩니다.
FAQ:
Q1: 310S 랙은 질화로에서 얼마나 오래 지속될 수 있습니까?
답변: 정기적인 청소(30~50주기마다)를 통해 FH® 310S 랙은 일반적으로 80~150주기 동안 지속됩니다. 310S는 304/309보다 성능이 뛰어나지만 시간이 지남에 따라 표면 질화물 층이 발달합니다. 수명이 매우 길거나 하중이 큰 경우 인코넬을 고려하십시오. 당사에 문의하십시오.
Q2: 랙을 어떻게 청소하고 유지 관리합니까?
A: 30~50사이클마다 가벼운 비드 블라스팅(유리 비드, 0.3MPa 이하) 또는 약한 산세척 페이스트를 사용합니다. 탄소강 브러시나 심한 연삭을 사용하지 마십시오. 보호 산화물 층이 손상됩니다.
Q3: 질화 온도(600~650°C)에서 랙이 휘거나 처지나요?
답: 최소한입니다. FH® 랙은 FEA에 최적화된 리브와 거싯을 갖추고 있습니다. 일반적인 크리프 변형은 100사이클 후 길이 500mm당 2mm 미만입니다. 과부하 또는 650°C를 초과하면 뒤틀림이 가속화됩니다.
Q4: 질화 방지 코팅을 제공합니까? 그것은 무엇을 합니까?
답: 그렇습니다. 옵션으로 제공되는 세라믹 기반 코팅은 질화물 축적을 크게 늦추어 세척 간격을 80~100사이클로 연장합니다. 코팅은 소모품이며 FH®를 통해 재도포할 수 있습니다.
Q5: 보증은 무엇이며 재료 인증서를 제공합니까?
A: 제조 결함(용접 균열, 재료 결함)에 대해 12개월입니다. 표면 질화 및 점진적인 뒤틀림은 정상적인 마모이며 보장되지 않습니다. 모든 랙에는 310S MTC(밀 테스트 인증서)가 함께 제공됩니다.
