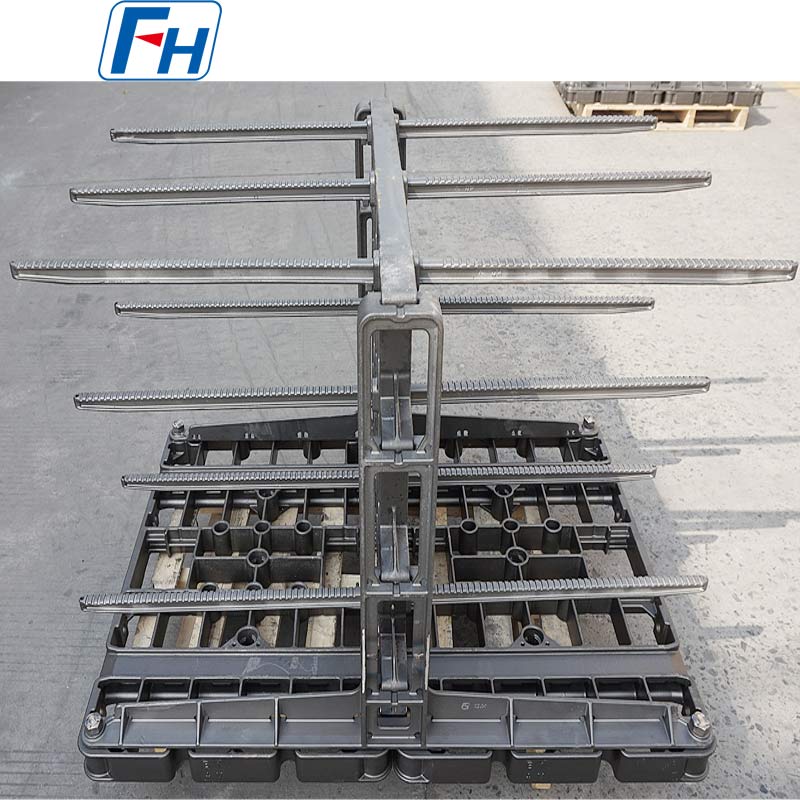

FH® 질화로 열처리 설비 :
질화로 열처리 설비는 가스 질화 및 이온(플라즈마) 질화와 같은 공정을 위해 특별히 설계된 지지 및 고정 장치입니다. 핵심 설계 원리는 로 분위기의 균일한 순환을 보장하여 안정적이고 균일한 질화 케이스를 달성하는 동시에 적재 용량을 최대화하고 공작물 왜곡을 최소화하는 것입니다.
담금질 설비와 달리 질화 설비는 심한 열 충격을 견딜 필요가 없습니다. 그러나 일반적으로 긴 공정 주기(종종 수십~수백 시간) 동안 안정성을 유지해야 하며 활성 질소 대기로 인한 부식과 수소 취화 위험을 견뎌야 합니다.
I. 핵심 설계 목표 및 과제
1. 대기 유동성(1차 목표): 활성 질소 함유 가스(예: NH3, N2, H2)가 각 작업물을 균일하게 둘러싸서 케이스 깊이가 고르지 않거나 부드러운 지점을 유발하는 "데드 존"을 방지할 수 있는지 확인합니다.
2. 로딩 효율성: 가스 흐름을 저하시키지 않으면서 배치당 로드를 최대화하여 부품당 비용을 줄입니다.
3. 가공물 변형 방지: 가공물, 특히 가느다란 막대나 벽이 얇은 부품을 적절하게 지지하여 장기간 고온(일반적으로 480~580°C)에서 자중 또는 상호 압출로 인한 변형을 방지합니다.
3. "질화" 및 수소 취성에 대한 저항성: 고정물 자체는 질화 분위기에서 장기간 사용 후 표면에 부서지기 쉬운 질화물 층을 형성하며 반복 사용 후 쉽게 부서지거나 갈라질 수 있습니다. 또한, 수소 원자가 재료로 확산되어 수소 취성을 유발할 수 있습니다.
4. 청결 및 유지 관리: 고정 장치 표면의 산화물 스케일이나 오염 물질은 불순물을 방출하고 질화 공정을 방해할 수 있으므로 고정 장치는 청소하기 쉬워야 합니다.
II. 주요 유형 및 구조
1. 범용 행잉 랙 및 트레이;
2. 전용 설비;
3. 이온(플라즈마) 질화 특정 설비;
4. 대형 부품 지원 시스템;
III. 소재 선택의 핵심 포인트
질화 설비의 재료 선택은 매우 중요합니다. 잘못된 재료는 소모품이 되고 심지어 작업물을 오염시킬 수도 있습니다.
1. 이상적인 재료 특성:
- 우수한 질화 저항성: 질화 온도에서 질소에 대한 낮은 용해도, 두껍고 부서지기 쉬운 화합물 층을 형성하기가 쉽지 않습니다.
- 고온 강도 및 크리프 저항: 장기간 고온에서도 치수 안정성을 유지합니다.
- 낮은 열팽창 계수: 가공물의 열팽창/수축 차이로 인해 발생하는 응력을 줄입니다.
- 수소 취성에 대한 저항성이 우수합니다.
2. 일반적으로 사용되는 재료:
- 오스테나이트계 내열강: AISI 314(25Cr-20니) 및 330(35Ni-18Cr)과 같은 것이 최선의 선택입니다. 크롬과 니켈 함량이 높아 보호 크롬 산화물(Cr2O₃) 표면층을 형성하여 질소 원자가 내부로 확산되는 것을 효과적으로 차단하므로 케이스가 매우 얇고 자체 질화 처리되어 수명이 길어집니다.
- 니켈 기반 합금: Inconel 600과 같은 합금은 우수한 성능과 매우 강력한 질화 저항성을 제공하지만 비용이 많이 듭니다. 중요하거나 장기간 사용되는 고정 장치에 사용됩니다.
3. 피해야 할 물질:
- 저탄소강/일반 합금강: 질화는 빠르게 진행되어 단 몇 번의 사이클 후에 부서지기 쉽고 균열이 생기며 파손됩니다.
- 마르텐사이트계 스테인리스강: 질화물도 심각합니다.
- 구리 및 구리 합금: 질화물은 아니지만 고온 강도가 부족하고 대기를 오염시킬 수 있습니다.
FH® 의 브랜드입니다 Wuxi Junteng Fanghu 합금 기술 유한 회사 , 전문 제조 업체입니다 열처리 설비 산업용로용 내열합금 부품 등이 있습니다.
재료 등급표:
| 내열강 | |||||||||||||
| / | GB | DIN | ASTM | JIS | 화학성분(%) | 최대 작동 온도 | |||||||
| C | 시 | 망 | Cr | Ni | Nb/Cb | 모 | 기타 | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0.30 - 0.50 | ≤2.00 | ≤1.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | ≤0.50 | - | 1050℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 19.00 - 23.00 | 8.00 - 12.00 | - | ≤0.50 | - | 950℃ |
| 3 | ZG30Cr28Ni10 | - | 그는 | SCH17 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | 허 | SCH13 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | ≤0.50 | - | 1050℃ |
| 5 | ZG30Cr28Ni16 | - | 안녕하세요 | SCH18 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | 홍콩 | SCH21 | 0.30 - 0.50 | ≤1.75 | ≤1.50 | 23.00 - 27.00 | 19.00 - 22.00 | - | ≤0.50 | - | 1100℃ |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | HU | SCH20 | 0.35 - 0.75 | ≤2.50 | ≤2.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0.35 - 0.70 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1000℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0.30 - 0.50 | ≤2.00 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0.80 - 1.80 | ≤0.50 | - | 1100℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1.20-1.80 | ≤0.50 | - | 1100℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0.80 - 1.80 | ≤0.50 | - | 1050℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1100℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06 - 0.15 | 0.50 - 1.50 | ≤2.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0.50 - 1.50 | ≤0.50 | - | 1050℃ |
| 15 | ZG45Cr12Ni60 | - | 하드웨어 | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 10.00 - 14.00 | 58.00 - 62.00 | - | - | - | 1100℃ |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 64.00 - 68.00 | - | - | - | 1100℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05 - 0.25 | 0.50 - 1.00 | ≤1.50 | 27.00 - 30.00 | ≤1.00 | ≤0.50 | ≤0.50 | 공동:48.0 - 52.0 | 1200℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25 - 0.35 | 0.50 - 1.50 | 0.50 - 1.50 | 27.00 - 29.00 | - | 1.50 - 2.50 | ≤0.50 | 공동:48.0 - 52.0 | 1200℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35 - 0.55 | 1.00 - 2.00 | ≤1.50 | 27.00 - 30.00 | 47.00 - 50.00 | - | ≤0.50 | W:4.0 - 5.5 | 1200℃ |
